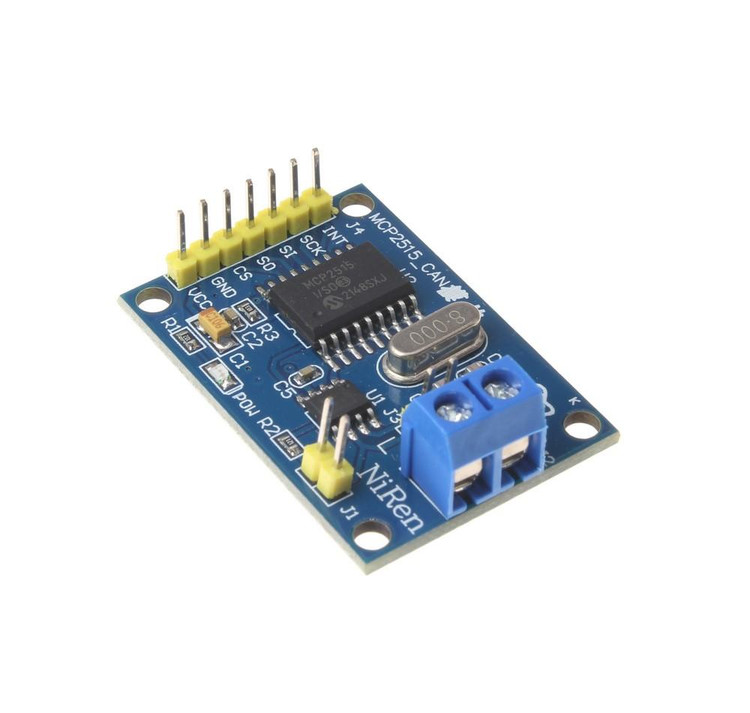

MCP2515 MODULE ماژول مبدل can به spi

ماژول MCP2515 یک راه‌حل قدرتمند و کارآمد برای پیاده‌سازی پروتکل شبکه Controller Area Network (CAN) در پروژه‌های الکترونیکی است. این ماژول که بر پایه تراشه MCP2515 از شرکت Microchip Technology طراحی شده است، امکان ارتباط سریع و قابل اعتماد را بین میکروکنترلرها و دستگاه‌های مختلف در شبکه‌های CAN فراهم می‌کند. این ماژول معمولاً همراه با ترنسیور TJA1050 عرضه می‌شود که به‌عنوان واسطه‌ای بین کنترلر CAN و باس فیزیکی عمل می‌کند.

ماژول MCP2515 به دلیل انعطاف‌پذیری، عملکرد بالا و سازگاری با میکروکنترلرهای مختلف، یکی از محبوب‌ترین انتخاب‌ها برای کاربردهای صنعتی، خودرویی و اتوماسیون خانگی است. این ماژول از طریق رابط SPI (Serial Peripheral Interface) به راحتی با میکروکنترلرهایی مانند Arduino، Raspberry Pi، STM32 و ESP32 ارتباط برقرار می‌کند و امکان انتقال داده با سرعت بالا تا 1 مگابیت بر ثانیه را فراهم می‌سازد.

مشخصات فنی ماژول MCP2515

ماژول MCP2515 با ویژگی‌های برجسته‌ای طراحی شده است که آن را برای پروژه‌های پیچیده و حرفه‌ای مناسب می‌کند. در ادامه به برخی از مشخصات کلیدی این ماژول اشاره می‌کنیم:

• پروتکل پشتیبانی‌شده: CAN نسخه 2.0B (پشتیبانی از فریم‌های داده استاندارد و گسترده)

• نرخ انتقال داده: تا 1 مگابیت بر ثانیه

• ولتاژ ورودی: 5 ولت DC

• رابط ارتباطی: SPI برای اتصال به میکروکنترلرها

• ترنسیور: مجهز به TJA1050 برای ارتباط پایدار و قابل اعتماد با باس CAN

• فیلترها و ماسک‌ها: دارای دو ماسک پذیرش و شش فیلتر پذیرش برای کاهش بار پردازشی میکروکنترلر

• مقاومت ترمینیشن: قابلیت انتخاب مقاومت ترمینیشن 120 اهم از طریق جامپر

• اسیلاتور: کریستال 8 مگاهرتز (نسخه‌های 16 مگاهرتز نیز موجود است)

• ابعاد: طراحی جمع‌وجور برای سهولت ادغام در پروژه‌ها

• پشتیبانی از فریم‌ها: پشتیبانی از فریم‌های استاندارد، گسترده و ریموت

• حالت‌های عملیاتی: شامل حالت‌های نرمال، خواب، لوپ‌بک و غیره برای انعطاف‌پذیری بیشتر

کاربردهای ماژول MCP2515

ماژول MCP2515 به دلیل قابلیت‌های پیشرفته و انعطاف‌پذیری بالا، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد. برخی از مهم‌ترین کاربردهای این ماژول عبارتند از:

1. صنعت خودروسازی: استفاده در سیستم‌های OBD-II و J1939 برای ارتباط با واحدهای کنترل الکترونیکی (ECU) خودرو، مانند مانیتورینگ دمای خنک‌کننده، موقعیت دریچه گاز، سرعت خودرو و دور موتور.

2. اتوماسیون صنعتی: ایجاد شبکه‌های ارتباطی بین دستگاه‌ها و سنسورها در کارخانه‌ها و سیستم‌های کنترل صنعتی.

3. اتوماسیون خانگی و اینترنت اشیا (IoT): پیاده‌سازی شبکه‌های CAN برای ارتباط بین دستگاه‌های هوشمند در خانه‌های مدرن.

4. روباتیک: استفاده در سیستم‌های رباتیکی برای هماهنگی بین ماژول‌های مختلف و انتقال داده‌های حسگرها.

5. پروژه‌های تحقیقاتی و آموزشی: مناسب برای دانشجویان و پژوهشگران برای یادگیری و آزمایش پروتکل CAN و توسعه پروژه‌های نوآورانه.

مزایای استفاده از ماژول MCP2515

• سهولت استفاده: رابط SPI امکان اتصال آسان به انواع میکروکنترلرها را فراهم می‌کند.

• قابلیت اطمینان بالا: پروتکل CAN به دلیل مکانیزم‌های تشخیص خطا و اصلاح خودکار، ارتباطی پایدار و بدون خطا ارائه می‌دهد.

• انعطاف‌پذیری: پشتیبانی از حالت‌های مختلف عملیاتی و قابلیت تنظیم فیلترها و ماسک‌ها.

• هزینه مناسب: ارائه عملکرد بالا با قیمتی مقرون‌به‌صرفه نسبت به سایر راه‌حل‌های مشابه.

• پشتیبانی گسترده: کتابخانه‌های نرم‌افزاری متعدد برای پلتفرم‌هایی مانند Arduino و Raspberry Pi.

نحوه راه‌اندازی ماژول MCP2515

برای استفاده از ماژول MCP2515، باید آن را به میکروکنترلر خود متصل کرده و تنظیمات اولیه را انجام دهید. مراحل کلی راه‌اندازی عبارتند از:

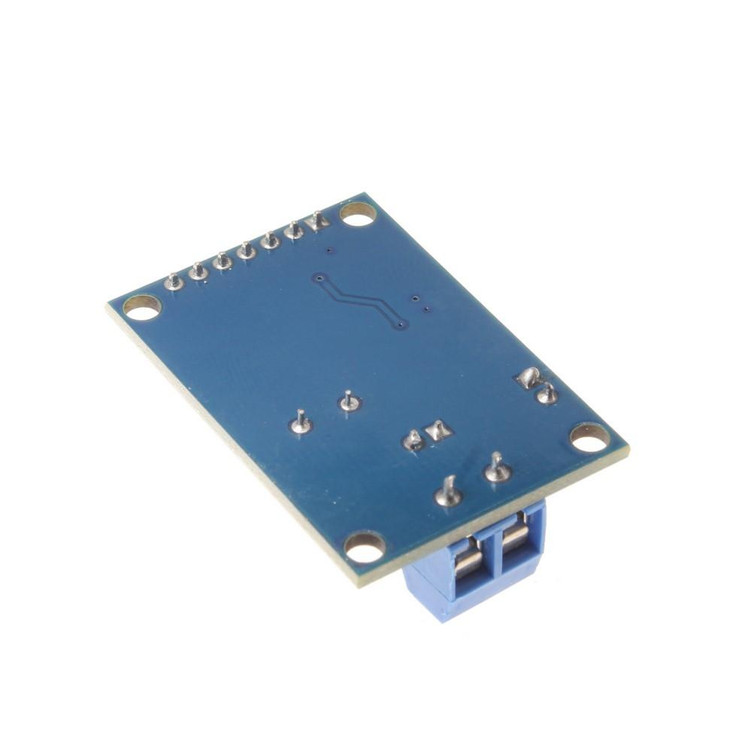

1. اتصال سخت‌افزاری:

   • پین VCC را به منبع تغذیه 5 ولت متصل کنید.

   • پین GND را به زمین مدار وصل کنید.

   • پین‌های SPI (MISO، MOSI، SCK و CS) را به پین‌های مربوطه در میکروکنترلر متصل کنید.

   • پین‌های CAN_H و CAN_L را به باس CAN یا ماژول دیگر متصل کنید.

   • در صورت نیاز، از جامپر برای فعال کردن مقاومت ترمینیشن 120 اهم استفاده کنید.

2. پیکربندی نرم‌افزاری:

   • از کتابخانه‌های موجود (مانند کتابخانه MCP2515 برای Arduino) استفاده کنید.

   • نرخ بیت (Bitrate) را تنظیم کنید (مانند 125Kbps یا 500Kbps).

   • ماسک‌ها و فیلترها را برای دریافت پیام‌های موردنظر پیکربندی کنید.

   • در صورت نیاز، از وقفه‌ها (Interrupts) برای بهبود کارایی استفاده کنید.

3. ارسال و دریافت پیام:

   • برای ارسال پیام، داده‌ها را در بافرهای ارسالی ماژول بارگذاری کنید.

   • برای دریافت پیام، بافرهای دریافت را از طریق SPI بخوانید.

سوالات متداول (FAQ)

1. ماژول MCP2515 با چه میکروکنترلرهایی سازگار است؟

ماژول MCP2515 با هر میکروکنترلری که از رابط SPI پشتیبانی می‌کند، سازگار است. این شامل Arduino، Raspberry Pi، STM32، ESP32 و بسیاری از پلتفرم‌های دیگر می‌شود. کافی است پین‌های SPI میکروکنترلر را به درستی به ماژول متصل کنید.

2. آیا برای استفاده از ماژول MCP2515 نیاز به دانش پیشرفته برنامه‌نویسی دارم؟

خیر، با استفاده از کتابخانه‌های آماده مانند کتابخانه MCP2515 برای Arduino، می‌توانید به راحتی این ماژول را راه‌اندازی کنید. این کتابخانه‌ها فرآیندهای پیچیده را ساده کرده و حتی برای مبتدیان قابل استفاده هستند.

3. چه نوع پروژه‌هایی می‌توان با ماژول MCP2515 انجام داد؟

ماژول MCP2515 برای پروژه‌هایی مانند مانیتورینگ خودرو (OBD-II)، اتوماسیون صنعتی، شبکه‌های IoT، و سیستم‌های رباتیک مناسب است. این ماژول امکان ایجاد شبکه‌های ارتباطی پایدار و توزیع‌شده بین چندین دستگاه را فراهم می‌کند.

خرید ماژول MCP2515

برای تهیه ماژول MCP2515 با کیفیت بالا و قیمت مناسب، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی و ماژول‌های باکیفیت را ارائه می‌دهد و گزینه‌ای ایده‌آل برای خرید تجهیزات موردنیاز پروژه‌های شما است. با خرید از E366.ir، از پشتیبانی فنی و ارسال سریع بهره‌مند شوید و پروژه‌های خود را با اطمینان آغاز کنید!
