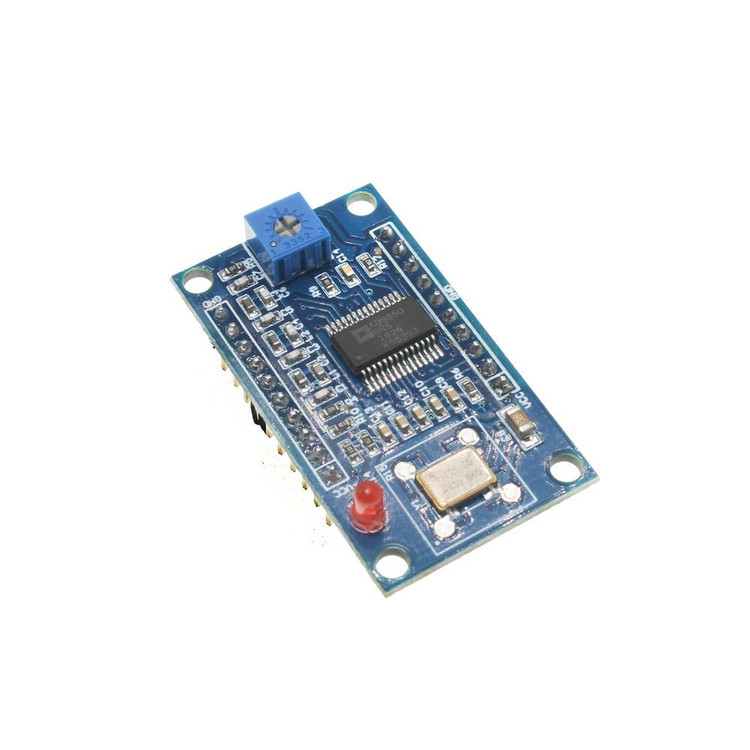

ماژول سیگنال ژنراتور AD9850 SIGNAL GENERATOR MODULE

ماژول مولد سیگنال AD9850 یک ابزار قدرتمند و مقرون‌به‌صرفه است که با بهره‌گیری از فناوری سنتز دیجیتال مستقیم (DDS) قادر به تولید سیگنال‌های آنالوگ با دقت بالا است. این ماژول که بر پایه تراشه AD9850 شرکت Analog Devices طراحی شده، برای طیف گسترده‌ای از کاربردها از جمله تست تجهیزات، پروژه‌های تحقیقاتی، و طراحی سیستم‌های ارتباطی ایده‌آل است. در ادامه به بررسی ویژگی‌ها، مشخصات فنی، و کاربردهای این ماژول می‌پردازیم.

ویژگی‌های کلیدی ماژول AD9850

• تولید سیگنال‌های متنوع: این ماژول قادر به تولید موج‌های سینوسی و مربعی با فرکانس 0 تا 40 مگاهرتز است که برای کاربردهای مختلف از جمله تست فیلترها، تقویت‌کننده‌ها، و سیستم‌های RF مناسب است.

• اسیلاتور قدرتمند 125 مگاهرتز: مجهز به اسیلاتور کریستالی 125 مگاهرتز که دقت و پایداری بالایی در تولید سیگنال فراهم می‌کند.

• ولتاژ کاری منعطف: پشتیبانی از ولتاژ ورودی 3.3 تا 5 ولت، که امکان استفاده با میکروکنترلرهای مختلف مانند آردوینو را فراهم می‌کند.

• کنترل دیجیتال پیشرفته: قابلیت برنامه‌ریزی دیجیتال از طریق رابط سریال یا موازی، که امکان تنظیم دقیق فرکانس و فاز را به کاربر می‌دهد.

• خروجی‌های چندگانه: دارای دو خروجی موج سینوسی و دو خروجی موج مربعی با امکان تنظیم دامنه و وظیفه (Duty Cycle) از طریق پتانسیومتر داخلی.

• مصرف توان پایین: با توان مصرفی حدود 155 میلی‌وات در ولتاژ 3.3 ولت، این ماژول گزینه‌ای کم‌مصرف برای پروژه‌های قابل حمل است.

• فیلتر پایین‌گذر 70 مگاهرتز: کاهش نویز و هارمونیک‌های ناخواسته برای تولید سیگنال‌های تمیزتر، هرچند برای فرکانس‌های بالای 20 مگاهرتز ممکن است هارمونیک‌ها قابل توجه شوند.

• اندازه کامپکت: با ابعاد تقریبی 4.5 × 2.6 × 1.7 سانتی‌متر، این ماژول به راحتی در پروژه‌های DIY و بردهای بورد قابل استفاده است.

مشخصات فنی

• تراشه اصلی: AD9850 (CMOS DDS Synthesizer)

• فرکانس خروجی: 0 تا 40 مگاهرتز (موج سینوسی)، 0 تا 1 مگاهرتز (موج مربعی)

• وضوح فرکانس: 0.0291 هرتز با کلاک مرجع 125 مگاهرتز

• مدولاسیون فاز: امکان تنظیم فاز با دقت 180°، 90°، 45°، 22.5°، و 11.25°

• جریان مصرفی: حدود 270 میلی‌آمپر در 5 ولت

• دمای کاری: -40 تا +85 درجه سانتی‌گراد

• خروجی‌ها: 2 کانال موج سینوسی، 2 کانال موج مربعی

• رابط ارتباطی: سریال یا موازی (8 بیت)

• امپدانس خروجی: 50 اهم (برای خروجی فیلتر شده)

کاربردها

ماژول AD9850 به دلیل انعطاف‌پذیری و عملکرد بالا در بسیاری از زمینه‌های مهندسی و تحقیقاتی کاربرد دارد:

1. تست و اندازه‌گیری: استفاده در اسیلوسکوپ‌ها و تحلیل‌گرهای شبکه برای تست فیلترها، تقویت‌کننده‌ها، و سایر مدارهای RF.

2. سیستم‌های ارتباطی: تولید سیگنال‌های مدوله‌شده برای آزمایش سیستم‌های مخابراتی.

3. پروژه‌های کلاکینگ: ایجاد کلاک‌های دقیق برای سیستم‌های دیجیتال و میکروکنترلرها.

4. پروژه‌های DIY و آموزشی: ایده‌آل برای دانشجویان و علاقه‌مندان به الکترونیک برای یادگیری مفاهیم DDS و تولید سیگنال.

5. تحقیقات علمی: استفاده در آزمایش‌های مرتبط با سنسورها، اندازه‌گیری جریان مایعات و گازها، و تست‌های مربوط به نقص‌یابی.

نحوه اتصال به میکروکنترلر

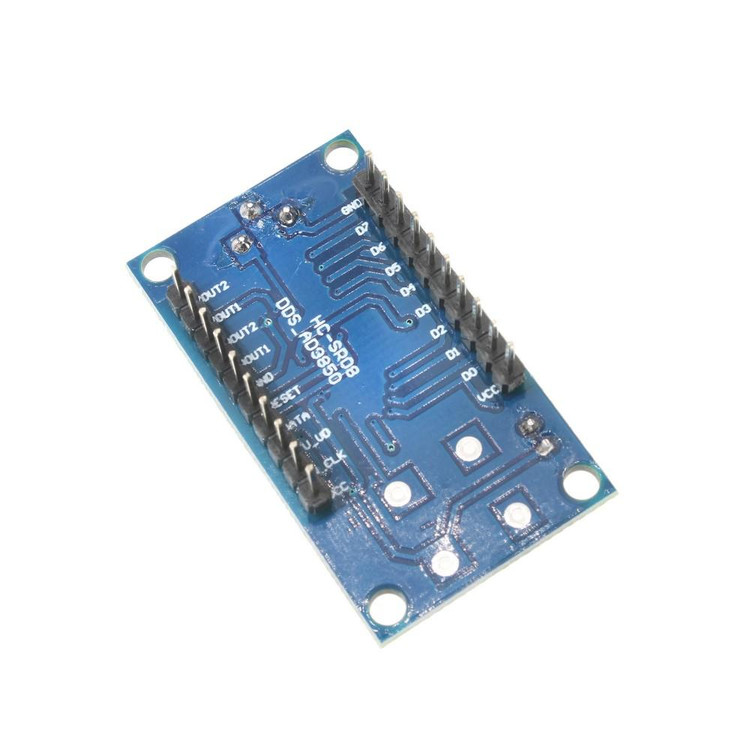

اتصال ماژول AD9850 به میکروکنترلرهایی مانند آردوینو بسیار ساده است. این ماژول از طریق پین‌های ورودی/خروجی (مانند D0-D7 برای حالت موازی یا D7 برای حالت سریال) و پین‌های کنترلی مانند W_CLK (کلاک بارگذاری کلمه) و FQ_UD (به‌روزرسانی فرکانس) قابل برنامه‌ریزی است. برای استفاده، کافی است:

1. ماژول را به منبع تغذیه 5 ولت یا 3.3 ولت متصل کنید.

2. پین‌های کنترلی را به پین‌های دیجیتال میکروکنترلر متصل کنید (مثلاً برای آردوینو: W_CLK به پین 8، FQ_UD به پین 9، و D7 به پین 11).

3. کتابخانه AD9850_SPI را در محیط آردوینو نصب کنید.

4. با استفاده از کد نمونه، فرکانس و نوع موج مورد نظر را تنظیم کنید.

مزایا و معایب

مزایا

• قیمت اقتصادی (حدود 10 تا 15 دلار در بازارهای جهانی)

• سهولت استفاده با میکروکنترلرهای مختلف

• تولید سیگنال‌های با کیفیت بالا تا فرکانس 20 مگاهرتز

• پشتیبانی از مدولاسیون فاز برای کاربردهای پیشرفته

معایب

• کاهش کیفیت سیگنال در فرکانس‌های بالای 20 مگاهرتز به دلیل فیلتر پایین‌گذر 70 مگاهرتزی

• نیاز به منبع تغذیه پایدار 5 ولت برای عملکرد بهینه

• عدم وجود مستندات جامع در برخی از ماژول‌های ارزان‌قیمت

سوالات متداول (FAQ)

1. آیا ماژول AD9850 برای فرکانس‌های بالای 40 مگاهرتز قابل استفاده است؟

خیر، ماژول AD9850 به طور رسمی برای تولید سیگنال تا 40 مگاهرتز طراحی شده است. با این حال، برخی کاربران گزارش داده‌اند که می‌توان تا 50 مگاهرتز سیگنال تولید کرد، اما کیفیت سیگنال در فرکانس‌های بالاتر به شدت کاهش می‌یابد. برای فرکانس‌های بالاتر، ماژول AD9851 (تا 70 مگاهرتز) توصیه می‌شود.

2. چگونه می‌توانم ماژول AD9850 را با آردوینو برنامه‌ریزی کنم؟

برای برنامه‌ریزی ماژول AD9850 با آردوینو، ابتدا کتابخانه AD9850_SPI را از مخزن GitHub یا مدیر کتابخانه آردوینو نصب کنید. سپس پین‌های ماژول (مانند W_CLK، FQ_UD، و D7) را به پین‌های دیجیتال آردوینو متصل کنید. با استفاده از کد نمونه، می‌توانید فرکانس و نوع موج را تنظیم کنید. آموزش‌های متعددی در سایت‌هایی مانند Instructables موجود است.

3. آیا ماژول AD9850 برای پروژه‌های حرفه‌ای مناسب است؟

بله، ماژول AD9850 برای پروژه‌های حرفه‌ای با فرکانس‌های پایین تا متوسط (تا 20 مگاهرتز) بسیار مناسب است. با این حال، برای کاربردهای حساس که نیاز به سیگنال‌های بسیار تمیز در فرکانس‌های بالا دارند، ممکن است نیاز به فیلترهای اضافی یا استفاده از ماژول AD9851 باشد.
