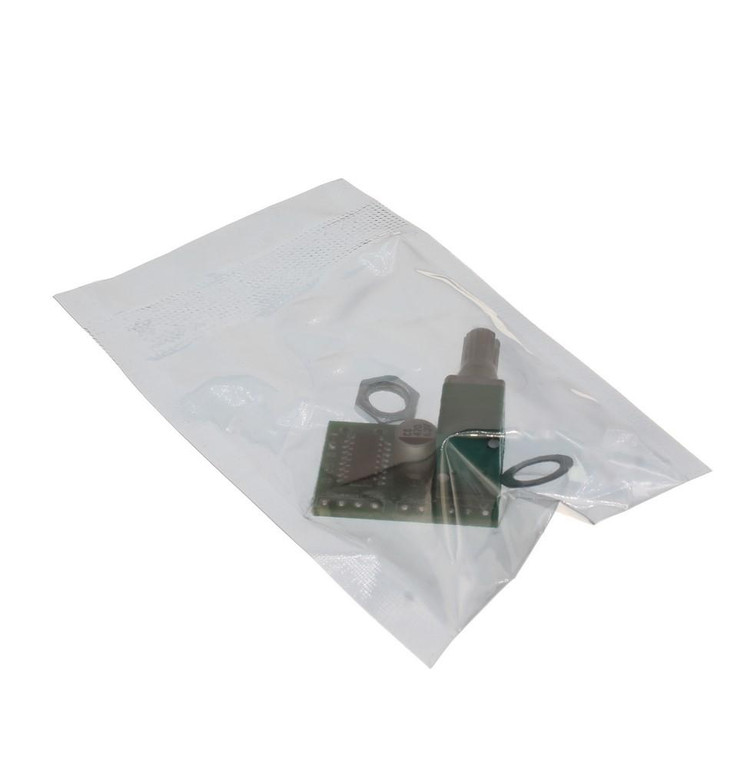

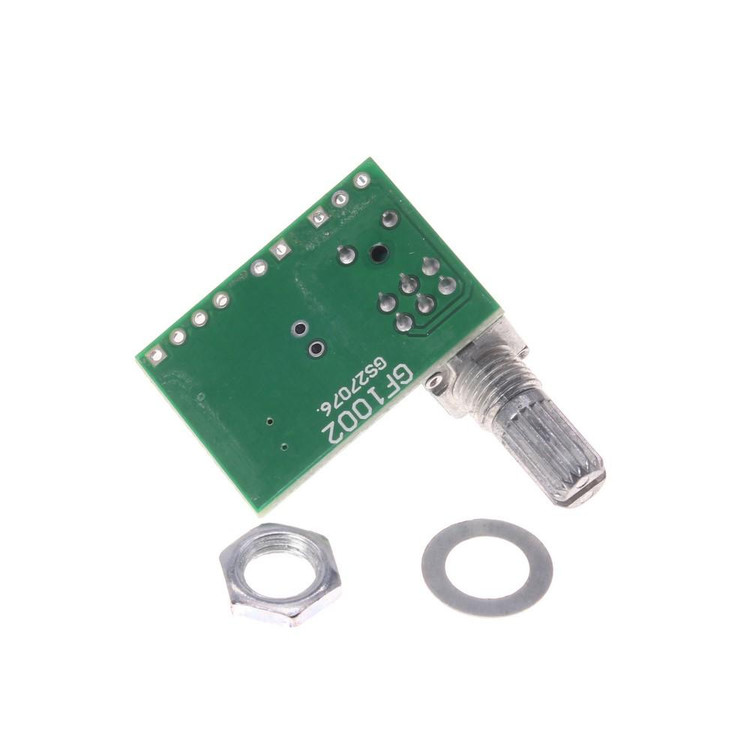

ماژول آمپلی فایر 3 وات 2 کاناله با پتانسیومتر

PAM8403 MODULE + POTENTIOMETER

یک مجموعه کامل و آماده برای تقویت صدا است که شامل یک آمپلی فایر صوتی کلاس D استریو و یک پتانسیومتر (ولوم) برای کنترل حجم صدا می‌شود. این مجموعه برای راه‌اندازی سریع و آسان اسپیکرهای استریو طراحی شده است.

🧩 مشخصات کلی (مجموعه):

• نوع: آمپلی فایر صوتی استریو + کنترل کننده حجم صدا

• کلاس تقویت: کلاس D (بازدهی)

• کانال‌ها: استریو (2x کانال چپ و راست)

• هدف اصلی: تقویت صوتی کارآمد و کم‌مصرف برای اسپیکرهای کوچک

⚙️ مشخصات فنی کلیدی (ماژول PAM8403):

• ولتاژ کاری: 3.5V DC

• توان خروجی RMS: 3W + 3W (با بار 4Ω و ولتاژ 5V)

• بهره ولتاژ ثابت: 20dB (پیش‌تنظیم شده داخلی)

• راندمان (Efficiency): >90% (گرمای بسیار کم)

• نسبت سیگنال به نویز (SNR): >80dB

• کنترل خاموش‌کردن (Shutdown): دارد (پین MUTE)

⚙️ مشخصات پتانسیومتر (ولوم):

• مقاومت اسمی: معمولاً 10kΩ (مقاومت متغیر دوگانه برای استریو)

• نوع: پتانسیومتر استریو (6 پین)

• حالت اتصال: پتانسیومتر تقسیم کننده ولتاژ (Voltage Divider)

• منطقه مرده (Dead Zone): بسیار کم (برای کنترل حجم نرم)

💡 کاربردهای اصلی:

• اسپیکرهای قابل حمل (Portable Speakers) با تغذیه باتری

• تقویت خروجی هدفون برای پخش‌کننده‌های موسیقی

• سیستم‌های صوتی رومیزی کوچک

• پروژه‌های رباتیک و اسباب‌بازی‌های صدادار

• تقویت صدا برای ماژول‌های پخش موسیقی (مانند DFPlayer)

✅ مزایا:

• بازدهی انرژی: مناسب برای دستگاه‌های باتری‌خور

• ابعاد بسیار کوچک: نصب آسان در فضاهای محدود

• گرمای بسیار کم: بدون نیاز به هیت‌سینک

• هزینه بسیار پایین

• راه‌اندازی فوق‌العاده آسان

⚠️ محدودیت‌ها و ملاحظات:

• توان خروجی محدود: فقط برای اسپیکرهای کوچک

• حساسیت به نویز: اگر سیم‌کشی ضعیف باشد، ممکن است نویز برق شهر (50Hz) شنیده شود

• امپدانس اسپیکر: فقط با اسپیکرهای 4Ω تا 8Ω کار می‌کند

• ولتاژ کاری محدود: حداکثر 5.5V - هرگز به آن بیشتر از 6V ندهید

🔍 مدل‌های مشابه و جایگزین:

• PAM8406: نسخه قوی‌تر با توان خروجی higher (6W + 6W)

• TDA7297: آمپلی فایر کلاس AB با توان higher (15W + 15W) اما بازدهی پایین‌تر

• LM386: آمپلی فایر mono قدیمی اما still محبوب

• MAX98357: آمپلی فایر کلاس D با ورودی دیجیتال I2S

🎯 جمع‌بندی:
مجموعه PAM8403 + Potentiometer یک راه‌حل عالی، کم‌هزینه و بسیار کارآمد برای ساخت سیستم‌های صوتی استریوی کوچک و قابل حمل است. این مجموعه برای مبتدیان و افرادی که به دنبال یک تقویت کننده صوتی " plug-and-play" هستند، انتخاب ایده‌آلی محسوب می‌شود. با رعایت نکات ساده سیم‌کشی و تغذیه، می‌توان به کیفیت صوتی بسیار قابل قبول برای کاربردهای عمومی دست یافت
