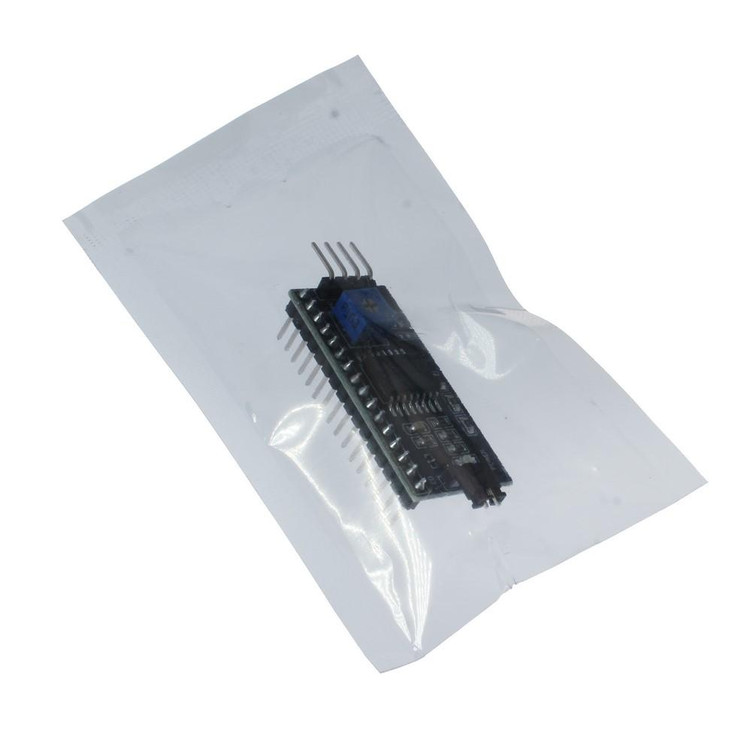

ماژول I2C ADAPTER FOR LCD 1602

ماژول آداپتور I2C برای نمایشگر LCD 1602 یک ابزار حرفه‌ای و کارآمد است که به شما امکان می‌دهد نمایشگرهای LCD 1602 و 2004 را با حداقل تعداد پین‌ها به میکروکنترلرهایی مانند آردوینو، رزبری پای، ESP32 و سایر پلتفرم‌ها متصل کنید. این آداپتور با استفاده از پروتکل I2C، تعداد پین‌های مورد نیاز برای ارتباط با نمایشگر را از 12 به تنها 4 پین (VCC، GND، SDA، SCL) کاهش می‌دهد، که این ویژگی آن را به گزینه‌ای ایده‌آل برای پروژه‌های پیچیده با محدودیت پین تبدیل می‌کند.

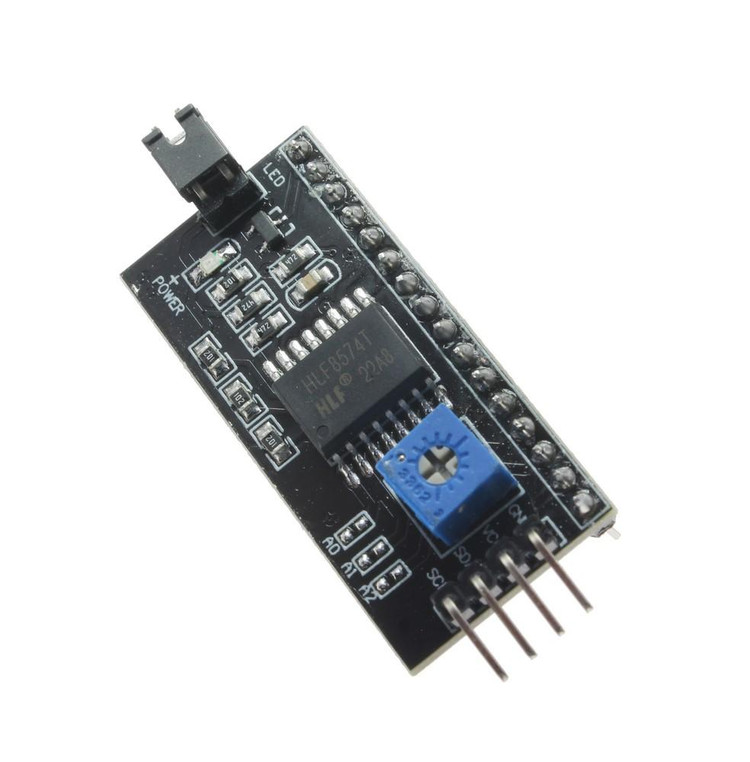

این ماژول معمولاً با تراشه PCF8574 مجهز شده است که داده‌های سریال I2C را به داده‌های موازی مورد نیاز نمایشگر LCD تبدیل می‌کند. این آداپتور با نمایشگرهای مبتنی بر کنترلر HD44780 سازگار است و قابلیت‌هایی نظیر تنظیم کنتراست از طریق پتانسیومتر و کنترل نور پس‌زمینه را ارائه می‌دهد. با طراحی فشرده و نصب آسان، این محصول برای پروژه‌های حرفه‌ای و آماتوری در حوزه‌های رباتیک، اتوماسیون خانگی، اینترنت اشیا (IoT) و نمایش اطلاعات حسگرها بسیار مناسب است.

ویژگی‌های کلیدی

• کاهش پین‌های مورد نیاز: تنها 4 پین برای ارتباط با میکروکنترلر (VCC، GND، SDA، SCL).

• سازگاری گسترده: پشتیبانی از نمایشگرهای LCD 1602 و 2004 با کنترلر HD44780.

• تنظیم کنتراست: مجهز به پتانسیومتر برای تنظیم دقیق کنتراست نمایشگر.

• کنترل نور پس‌زمینه: قابلیت فعال/غیرفعال کردن نور پس‌زمینه با جامپر یا PWM.

• پشتیبانی از پروتکل I2C: امکان اتصال چندین دستگاه به یک باس I2C با آدرس‌دهی قابل تنظیم (0x20 تا 0x27 یا 0x3F بسته به تراشه).

• ولتاژ کاری: پشتیبانی از 3.3 ولت و 5 ولت، مناسب برای اکثر میکروکنترلرها.

• ابعاد جمع‌وجور: طراحی کوچک (تقریباً 41.5 × 19 × 15.3 میلی‌متر) برای استفاده در پروژه‌های فضای محدود.

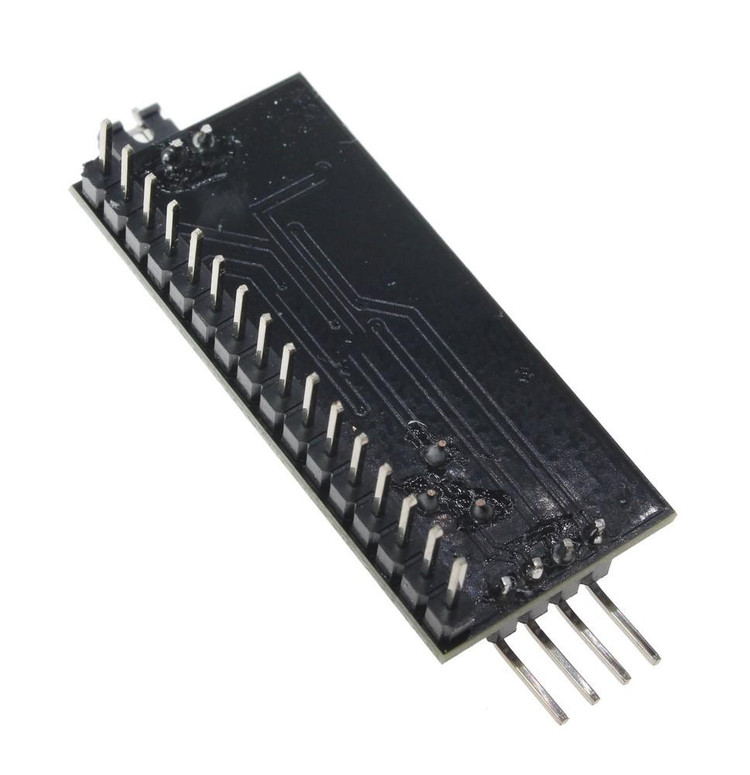

• نصب آسان: قابلیت لحیم‌کاری مستقیم روی نمایشگر یا اتصال از طریق هدر پین.

مزایا

1. بهینه‌سازی پین‌ها: با کاهش تعداد پین‌های مورد نیاز، امکان استفاده از پین‌های اضافی برای حسگرها یا ماژول‌های دیگر فراهم می‌شود.

2. انعطاف‌پذیری: سازگاری با پلتفرم‌های مختلف مانند آردوینو، رزبری پای، ESP8266، ESP32 و STM32.

3. کیفیت بالا: ساخته شده با مواد مقاوم در برابر خوردگی و طراحی با دوام برای استفاده طولانی‌مدت.

4. کاربری آسان: پشتیبانی از کتابخانه‌های آماده مانند LiquidCrystal_I2C برای آردوینو، که برنامه‌نویسی را ساده‌تر می‌کند.

5. مناسب برای پروژه‌های حرفه‌ای: ایده‌آل برای نمایش داده‌هایی مانند دما، رطوبت، ساعت بلادرنگ و منوهای تعاملی در پروژه‌های IoT و رباتیک.

کاربردها

• نمایش اطلاعات حسگرها: نمایش داده‌هایی مانند دما، فشار، یا رطوبت در پروژه‌های IoT.

• پروژه‌های رباتیک: نمایش وضعیت ربات یا پیام‌های کنترلی.

• اتوماسیون خانگی: نمایش اطلاعات سیستم‌های هوشمند خانگی.

• تجهیزات صنعتی: استفاده در دستگاه‌های تست صنعتی، چاپگرها، یا تجهیزات شبکه.

• آموزش و پروتوتایپ‌سازی: مناسب برای دانشجویان و علاقه‌مندان به یادگیری برنامه‌نویسی میکروکنترلرها.

نحوه اتصال و راه‌اندازی

1. اتصالات سخت‌افزاری:

   • VCC: به منبع تغذیه 5 ولت یا 3.3 ولت (بسته به میکروکنترلر) متصل کنید.

   • GND: به زمین میکروکنترلر متصل شود.

   • SDA: به پین داده I2C (مثلاً A4 در آردوینو UNO یا GPIO 21 در ESP32) متصل کنید.

   • SCL: به پین کلاک I2C (مثلاً A5 در آردوینو UNO یا GPIO 22 در ESP32) متصل کنید.

2. تنظیم کنتراست: پس از روشن کردن، پتانسیومتر روی ماژول را بچرخانید تا کاراکترها به‌وضوح نمایش داده شوند.

3. نصب کتابخانه:

   • برای آردوینو، کتابخانه LiquidCrystal_I2C را از Arduino Library Manager نصب کنید.

   • آدرس I2C ماژول (معمولاً 0x27 یا 0x3F) را با استفاده از اسکنر I2C بررسی کنید.

4. نمونه کد:

   #include <Wire.h>
   #include <LiquidCrystal_I2C.h>

   LiquidCrystal_I2C lcd(0x27, 16, 2); // آدرس I2C و ابعاد نمایشگر

   void setup() {
     lcd.begin(); // یا lcd.init() در برخی کتابخانه‌ها
     lcd.backlight();
     lcd.setCursor(0, 0);
     lcd.print("Hello, World!");
     lcd.setCursor(0, 1);
     lcd.print("I2C LCD 1602");
   }

   void loop() {}

پرسش‌های متداول (FAQ)

1. آدرس I2C ماژول را چگونه پیدا کنم؟

برای یافتن آدرس I2C، می‌توانید از کد اسکنر I2C در محیط آردوینو استفاده کنید. این کد آدرس دقیق ماژول (معمولاً 0x27 یا 0x3F) را شناسایی می‌کند. همچنین، بررسی کنید که تراشه PCF8574 یا PCF8574A است، زیرا آدرس‌ها ممکن است متفاوت باشند.

2. آیا این ماژول با رزبری پای سازگار است؟

بله، این ماژول با رزبری پای سازگار است. کافی است پین‌های SDA و SCL را به پین‌های مربوطه (GPIO 2 و GPIO 3 در رزبری پای) متصل کرده و از کتابخانه‌های پایتون مانند smbus برای کنترل آن استفاده کنید.

3. چگونه نور پس‌زمینه را خاموش کنم؟

برای خاموش کردن نور پس‌زمینه، جامپر روی ماژول را جدا کنید یا از PWM برای کنترل شدت نور استفاده کنید. در برخی کتابخانه‌ها، می‌توانید با دستور lcd.noBacklight() نور را خاموش کنید.
