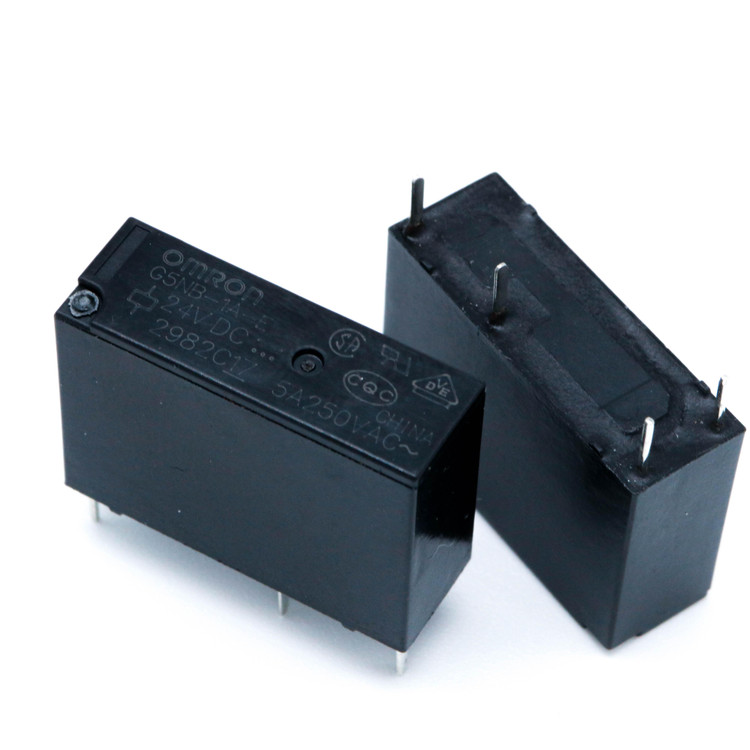

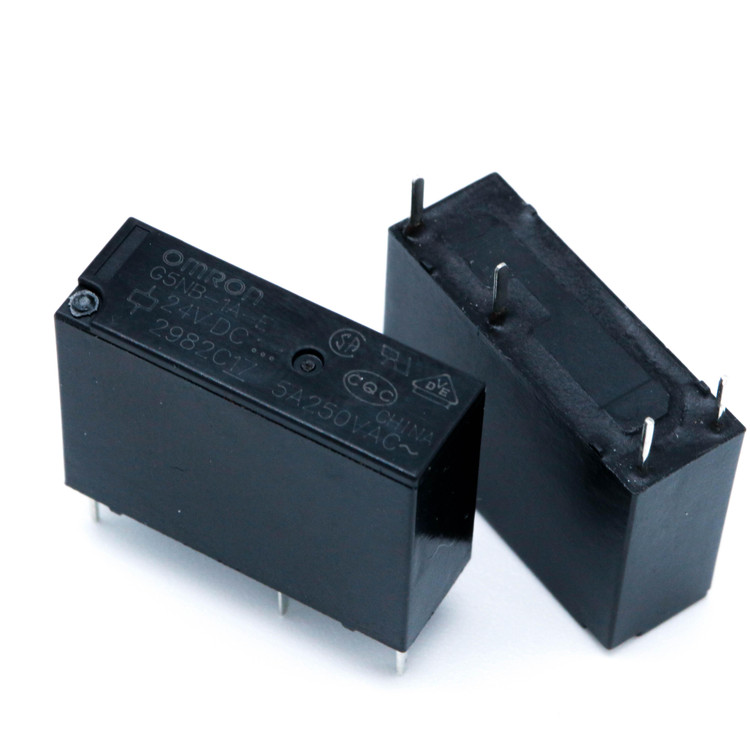

رله 24ولت G5NB 1A E24V

رله G5NB-1A-E 24VDC از شرکت معتبر امرون (Omron Electronics) یکی از محصولات برجسته در دسته رله‌های قدرت PCB است که به دلیل طراحی فشرده، کارایی بالا و مصرف انرژی پایین، انتخابی ایده‌آل برای کاربردهای متنوع صنعتی و خانگی محسوب می‌شود. این رله با ویژگی‌های منحصربه‌فرد خود، از جمله ظرفیت سوئیچینگ بالا و مقاومت در برابر ولتاژ ضربه‌ای 10 کیلوولت، در بسیاری از سیستم‌های کنترلی و اتوماسیون مورد استفاده قرار می‌گیرد.

ویژگی‌های کلیدی

• طراحی فشرده و کم‌حجم: رله G5NB-1A-E با ابعاد 20.5 × 7.2 × 15.3 میلی‌متر، امکان استفاده در فضاهای محدود را فراهم می‌کند، که آن را برای کاربردهای با محدودیت فضا مناسب می‌سازد.

• ظرفیت سوئیچینگ بالا: این رله با قابلیت سوئیچینگ تا 5 آمپر (برای بارهای AC) و 3 آمپر (برای بارهای DC)، عملکرد قابل اعتمادی در کنترل مدارهای الکتریکی ارائه می‌دهد.

• مصرف انرژی پایین: با مصرف تنها 200 میلی‌وات، این رله بهینه‌سازی انرژی را تضمین می‌کند و برای سیستم‌های کم‌مصرف ایده‌آل است.

• مقاومت بالا در برابر ولتاژ ضربه‌ای: با تحمل ولتاژ ضربه‌ای 10 کیلوولت، این رله در برابر شرایط سخت الکتریکی مقاوم است.

• تماس‌های با کیفیت: استفاده از کنتاکت‌های AgNi (نقره-نیکل) باعث کاهش مقاومت تماسی (≤0.2 میلی‌اهم) و تولید حرارت کم روی برد مدار چاپی می‌شود.

• انواع محفظه: این رله در دو نوع نیمه‌مهر و موم شده و کاملاً مهر و موم شده عرضه می‌شود که امکان استفاده در محیط‌های مختلف را فراهم می‌کند.

• گواهینامه‌های بین‌المللی: این محصول دارای تأییدیه‌های UL، CSA و VDE است که نشان‌دهنده رعایت استانداردهای جهانی کیفیت و ایمنی است.

کاربردها

رله G5NB-1A-E 24VDC در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد، از جمله:

• لوازم خانگی: مانند آب‌گرم‌کن‌ها، کولرها، یخچال‌ها و سایر دستگاه‌های خانگی.

• اتوماسیون صنعتی: برای کنترل دستگاه‌ها و فرآیندهای خودکار در خطوط تولید.

• سیستم‌های کنترلی: جهت سوئیچینگ سیگنال‌ها و مدیریت مدارهای الکتریکی.

• کاربردهای خودرویی: در مواردی که نیاز به سوئیچینگ قابل اعتماد در سیستم‌های الکتریکی خودرو باشد.

• ایستگاه‌های شارژ خودروهای برقی: به دلیل ظرفیت سوئیچینگ بالا و مقاومت در برابر جریان‌های زیاد.

مشخصات فنی

• نوع رله: رله قدرت الکترومغناطیسی

• فرم تماس: SPST-NO (یک گروه کنتاکت باز)

• ولتاژ کویل: 24 ولت DC

• جریان نامی کویل: تقریباً 8.3 میلی‌آمپر (در دمای 23 درجه سانتی‌گراد)

• حداکثر ولتاژ سوئیچینگ: 250 ولت AC، 30 ولت DC

• حداکثر جریان سوئیچینگ: 5 آمپر (AC)، 3 آمپر (DC)

• مقاومت تماسی: ≤0.2 میلی‌اهم

• دمای کاری: از -40 تا +70 درجه سانتی‌گراد

• نوع نصب: نصب روی برد مدار چاپی (PCB)، از طریق سوراخ (Through Hole)

• وزن: حدود 4 گرم

مزایای رقابتی

رله G5NB-1A-E 24VDC به دلیل طراحی کارآمد و حساسیت بالای مدار مغناطیسی، عملکردی بی‌نقص ارائه می‌دهد. این رله با کاهش مصرف انرژی و افزایش عمر مفید، هزینه‌های نگهداری و عملیاتی را کاهش می‌دهد. همچنین، سازگاری با استانداردهای بین‌المللی و تنوع در گزینه‌های بسته‌بندی (مانند بسته‌بندی سینی یا لوله‌ای) آن را به گزینه‌ای انعطاف‌پذیر برای تولیدکنندگان و مهندسان تبدیل کرده است.

سوالات متداول (FAQ)

1. آیا رله G5NB-1A-E 24VDC برای کاربردهای خودرویی مناسب است؟

بله، این رله به دلیل طراحی مقاوم، ظرفیت سوئیچینگ بالا و تحمل ولتاژ ضربه‌ای 10 کیلوولت، برای کاربردهای خودرویی که نیاز به سوئیچینگ قابل اعتماد دارند، مناسب است. با این حال، برای اطمینان از سازگاری، باید مشخصات دقیق سیستم خودرویی بررسی شود.

2. تفاوت بین مدل‌های نیمه‌مهر و موم شده و کاملاً مهر و موم شده چیست؟

مدل نیمه‌مهر و موم شده (Flux Protection) برای محیط‌هایی با گرد و غبار کم مناسب است، در حالی که مدل کاملاً مهر و موم شده (Sealed) برای محیط‌های سخت‌تر با رطوبت یا گرد و غبار بالا طراحی شده است. انتخاب بین این دو بستگی به شرایط محیطی کاربرد شما دارد.

3. چگونه می‌توان رله G5NB-1A-E 24VDC را به مدار متصل کرد؟

برای اتصال، ترمینال‌های COIL+ و COIL- را به منبع تغذیه 24 ولت DC متصل کنید تا کویل فعال شود. ترمینال‌های NO (Normally Open)، NC (Normally Closed) و COM (Common) برای اتصال به مدار کنترل‌شده استفاده می‌شوند. برای جزئیات دقیق‌تر، به دیتاشیت محصول مراجعه کنید.
