ماژول سنسور REED SWITCH SENSOR MODULE

ماژول سنسور رید سوئیچ (Reed Switch Sensor Module) یک ابزار الکترونیکی پیشرفته و کارآمد است که برای تشخیص حضور یا عدم حضور میدان مغناطیسی طراحی شده است. این ماژول با بهره‌گیری از فناوری سوئیچ رید، قادر است به‌صورت غیرتماسی و با دقت بالا تغییرات میدان مغناطیسی را شناسایی کرده و سیگنال‌های دیجیتال (0 و 1) تولید کند. این ویژگی آن را به گزینه‌ای ایده‌آل برای کاربردهای متنوع در پروژه‌های الکترونیکی، امنیتی و صنعتی تبدیل کرده است.

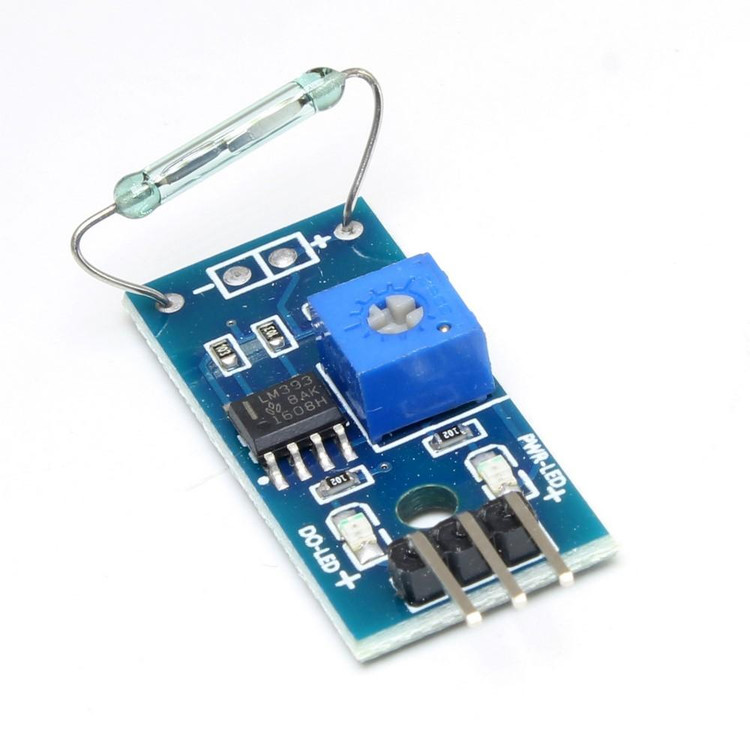

رید سوئیچ، قلب این ماژول، از دو تیغه فلزی مغناطیسی تشکیل شده که در یک محفظه شیشه‌ای پر شده با گاز بی‌اثر (مانند رودیوم یا نیتروژن) قرار دارند. این تیغه‌ها در حالت عادی از هم جدا هستند، اما با نزدیک شدن یک میدان مغناطیسی (مانند آهنربا یا کویل الکترومغناطیسی)، به یکدیگر متصل شده و مدار را کامل می‌کنند. این مکانیزم ساده اما قابل اعتماد، ماژول را برای کاربردهایی نظیر سیستم‌های امنیتی، اتوماسیون خانگی و پروژه‌های DIY مناسب می‌سازد.

ویژگی‌های کلیدی ماژول

• ولتاژ کاری گسترده: پشتیبانی از ولتاژ 3.3 تا 5 ولت DC، سازگار با انواع میکروکنترلرها مانند Arduino، Raspberry Pi و ESP32.

• خروجی دیجیتال: ارائه سیگنال‌های دیجیتال پایدار (0 برای فعال و 1 برای غیرفعال) با استفاده از آی‌سی مقایسه‌کننده LM393.

• حساسیت قابل تنظیم: مجهز به پتانسیومتر برای تنظیم دقیق آستانه تشخیص میدان مغناطیسی.

• طراحی مقاوم: محفظه شیشه‌ای رید سوئیچ از تیغه‌ها در برابر خوردگی و جرقه محافظت می‌کند.

• اندازه جمع‌وجور: ابعاد کوچک (معمولاً 32mm x 14mm) و وجود سوراخ‌های نصب برای سهولت در интеграция.

• مصرف انرژی پایین: بدون نیاز به جریان ثابت برای عملکرد، ایده‌آل برای کاربردهای کم‌مصرف.

• چراغ‌های نشانگر: دارای LED برای نمایش وضعیت تغذیه و خروجی سنسور.

کاربردهای ماژول رید سوئیچ

ماژول سنسور رید سوئیچ به دلیل قابلیت اطمینان بالا و عملکرد غیرتماسی، در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد:

• سیستم‌های امنیتی: تشخیص باز یا بسته بودن درب‌ها و پنجره‌ها در سیستم‌های هشداردهنده.

• اتوماسیون خانگی: کنترل خودکار درب‌های گاراژ، یخچال‌ها و ماشین‌های لباسشویی.

• پروژه‌های صنعتی: استفاده در کنتورهای آب و گاز، سیستم‌های توزین الکترونیکی و رله‌های الکترومغناطیسی.

• پروژه‌های DIY: مناسب برای پروژه‌های مبتنی بر میکروکنترلرها مانند Arduino برای ساخت سنسورهای Proximity یا سیستم‌های شمارش.

• پزشکی: استفاده در دستگاه‌های پزشکی مانند کپسول‌های آندوسکوپی (PillCam) برای فعال‌سازی غیرتماسی.

مشخصات فنی

• ولتاژ کاری: 3.3V تا 5V DC

• خروجی: دیجیتال (0 و 1)

• ابعاد PCB: 32mm x 14mm

• جریان خروجی: بیش از 15mA

• نوع سوئیچ: SPST (تک‌قطبی تک‌حالته)، معمولاً باز (Normally Open)

• آی‌سی مقایسه‌کننده: LM393

• فاصله تشخیص: تا 1.5 سانتی‌متر (بسته به قدرت میدان مغناطیسی)

• اجزای اضافی: پتانسیومتر 10K، مقاومت‌ها، خازن، LEDهای نشانگر

مزایای استفاده از ماژول رید سوئیچ

1. قابلیت اطمینان بالا: با عمر مفید بیش از میلیاردها چرخه سوئیچینگ، این ماژول برای کاربردهای طولانی‌مدت مناسب است.

2. عملکرد در محیط‌های خشن: به دلیل محفظه شیشه‌ای مهر و موم شده، در برابر گردوغبار، رطوبت و گازهای قابل اشتعال مقاوم است.

3. نصب آسان: طراحی ماژول با سوراخ‌های ثابت و اتصالات ساده، نصب را برای کاربران مبتدی و حرفه‌ای آسان می‌کند.

4. سازگاری گسترده: قابلیت اتصال به انواع میکروکنترلرها و سیستم‌های دیجیتال/آنالوگ.

نحوه استفاده با میکروکنترلر

اتصال ماژول رید سوئیچ به میکروکنترلرها بسیار ساده است:

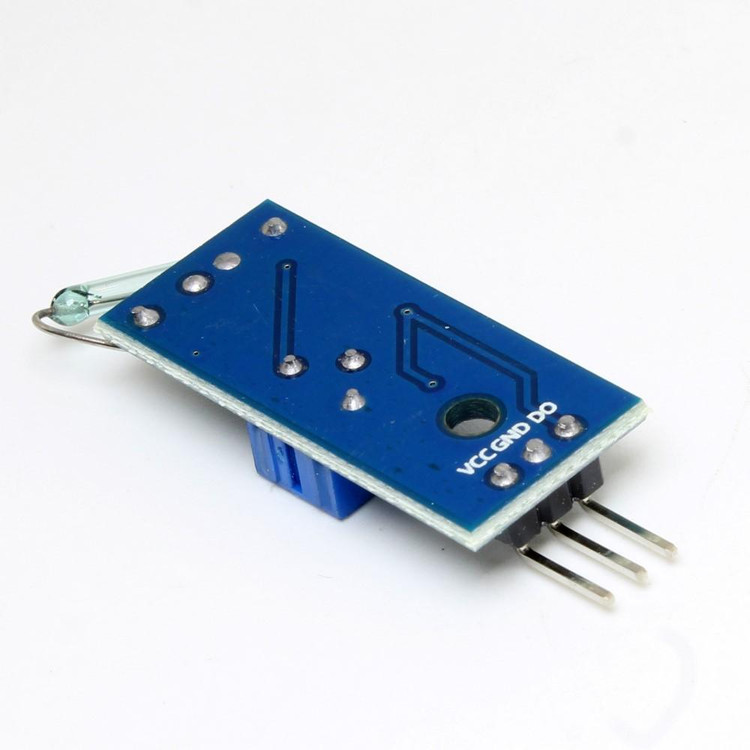

1. پین VCC را به منبع تغذیه 5V یا 3.3V متصل کنید.

2. پین GND را به زمین (Ground) میکروکنترلر وصل کنید.

3. پین DO (خروجی دیجیتال) را به یکی از پین‌های دیجیتال میکروکنترلر متصل کنید.

4. در صورت نیاز، از پتانسیومتر برای تنظیم حساسیت استفاده کنید.

5. با نزدیک کردن یک آهنربا به سنسور، خروجی دیجیتال به حالت LOW (0) تغییر می‌کند و با دور شدن آهنربا به HIGH (1) بازمی‌گردد.

سوالات متداول (FAQ)

1. ماژول رید سوئیچ در چه فاصله‌ای می‌تواند میدان مغناطیسی را تشخیص دهد؟

فاصله تشخیص به قدرت میدان مغناطیسی و حساسیت تنظیم‌شده توسط پتانسیومتر بستگی دارد. به‌طور کلی، این ماژول می‌تواند میدان مغناطیسی را تا فاصله 1.5 سانتی‌متری تشخیص دهد. برای میدان‌های ضعیف‌تر، ممکن است نیاز به تنظیم دقیق یا استفاده از آهنربای قوی‌تر باشد.

2. آیا ماژول رید سوئیچ برای محیط‌های مرطوب یا قابل اشتعال مناسب است؟

بله، به دلیل طراحی مهر و موم شده رید سوئیچ در محفظه شیشه‌ای پر شده با گاز بی‌اثر، این ماژول در برابر رطوبت، گردوغبار و گازهای قابل اشتعال مقاوم است و می‌تواند در محیط‌های خشن به‌خوبی عمل کند.

3. تفاوت ماژول رید سوئیچ با سنسور اثر هال چیست؟

رید سوئیچ یک سوئیچ مکانیکی است که با اتصال فیزیکی تیغه‌ها کار می‌کند و خروجی دیجیتال ارائه می‌دهد، در حالی که سنسور اثر هال یک دستگاه حالت جامد است که می‌تواند شدت میدان مغناطیسی را به‌صورت آنالوگ اندازه‌گیری کند. رید سوئیچ مقاومت الکتریکی کمتری (حدود 0.05 اهم) دارد و برای کاربردهای ساده‌تر و کم‌مصرف مناسب‌تر است.
