ماژول سنسور دما آنالوگ KY 013 ANALOG TEMPERATURE SENSOR MODULE

ماژول حسگر دمای آنالوگ KY-013 یکی از ابزارهای پرکاربرد و قابل اعتماد برای اندازه‌گیری دمای محیط در پروژه‌های الکترونیکی است. این ماژول با بهره‌گیری از یک ترمیستور NTC (ضریب دمایی منفی) قادر به اندازه‌گیری دما در محدوده‌ی گسترده‌ای از -55°C تا +125°C با دقت ±0.5°C است. این ویژگی‌ها، KY-013 را به گزینه‌ای ایده‌آل برای کاربردهای مختلف مانند سیستم‌های کنترل آب و هوا، نظارت بر محیط زیست، و پروژه‌های اینترنت اشیا (IoT) تبدیل کرده است.

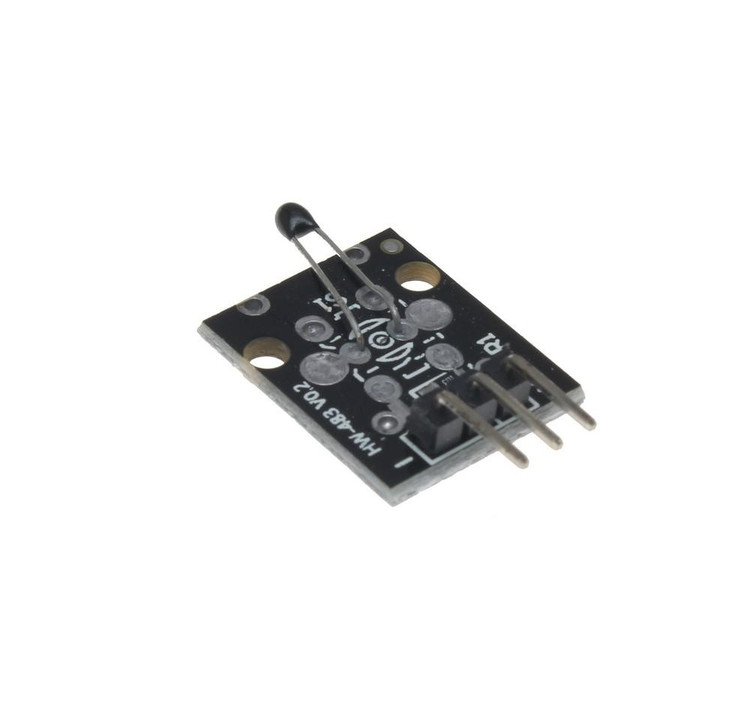

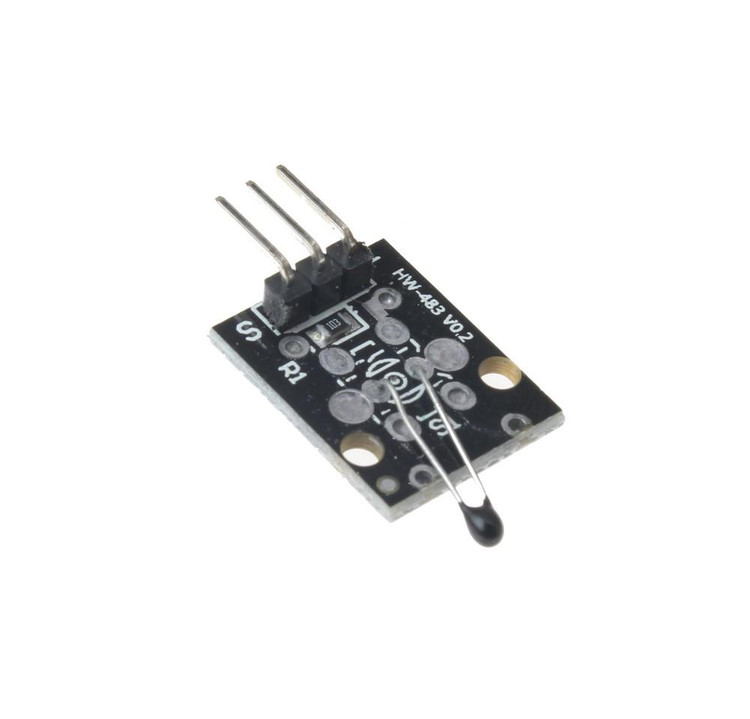

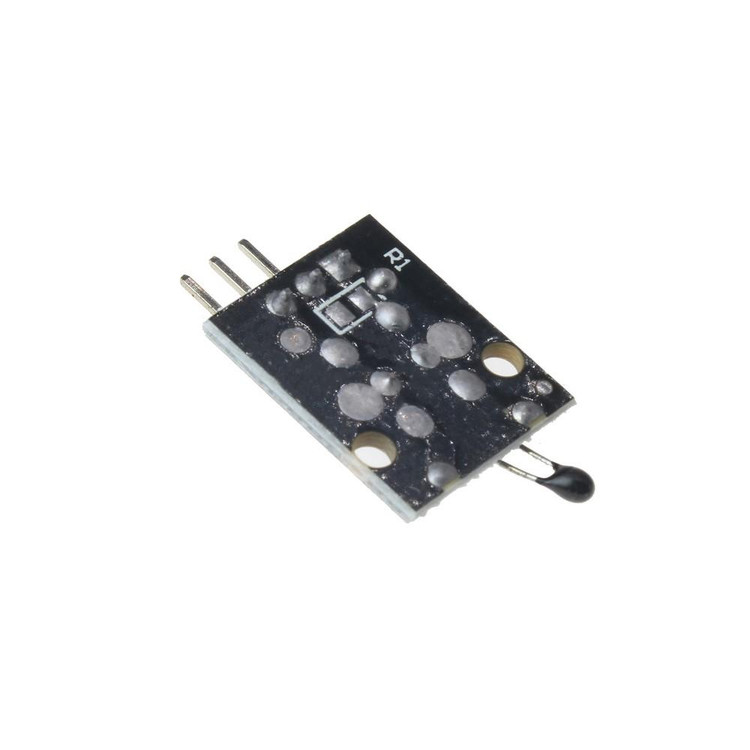

ماژول KY-013 با طراحی ساده و کاربردی، شامل یک ترمیستور NTC، یک مقاومت 10 کیلو اهمی و سه پین هدر نر است که امکان اتصال آسان به پلتفرم‌های محبوبی مانند Arduino، ESP32، و دیگر میکروکنترلرها را فراهم می‌کند. این ماژول با ولتاژ کاری 3.3V تا 5V سازگار است و خروجی آنالوگ آن امکان دریافت داده‌های دمایی دقیق را از طریق پین‌های آنالوگ میکروکنترلرها فراهم می‌سازد.

ویژگی‌های کلیدی

• محدوده اندازه‌گیری دما: -55°C تا +125°C

• دقت بالا: ±0.5°C

• ترمیستور NTC: مقاومت این ترمیستور با افزایش دما کاهش می‌یابد، که امکان محاسبه دقیق دما را فراهم می‌کند.

• ولتاژ کاری: 3.3V تا 5V، مناسب برای اکثر میکروکنترلرها

• خروجی آنالوگ: امکان اتصال به پین‌های آنالوگ میکروکنترلرها برای خوانش داده‌ها

• ابعاد کوچک: 3 × 1.5 × 0.6 سانتی‌متر، وزن 2 گرم

• سازگاری گسترده: قابل استفاده با Arduino، ESP32، Raspberry Pi (با مبدل ADC مانند KY-053)، و دیگر پلتفرم‌ها

نحوه عملکرد

ماژول KY-013 از یک ترمیستور NTC استفاده می‌کند که مقاومت آن با تغییرات دما تغییر می‌کند. این ترمیستور در یک مدار تقسیم ولتاژ همراه با یک مقاومت 10 کیلو اهمی قرار گرفته است. با اندازه‌گیری ولتاژ خروجی ترمیستور، می‌توان مقاومت آن را محاسبه کرد و سپس با استفاده از معادله Steinhart-Hart یا دیگر روش‌های کالیبراسیون، دمای دقیق محیط را به دست آورد. این ماژول برای پروژه‌هایی که نیاز به اندازه‌گیری دمای محیط با دقت بالا دارند، بسیار مناسب است.

کاربردها

• سیستم‌های کنترل دما: مانند ترموستات‌های هوشمند یا سیستم‌های تهویه مطبوع

• پروژه‌های اینترنت اشیا (IoT): برای مانیتورینگ دمای محیط در خانه‌های هوشمند

• نظارت بر محیط زیست: اندازه‌گیری دما در گلخانه‌ها، انبارها یا آزمایشگاه‌ها

• آموزش و سرگرمی: استفاده در پروژه‌های آموزشی Arduino برای یادگیری مفاهیم حسگرها

اتصال به میکروکنترلر

برای استفاده از KY-013 با بردهایی مانند Arduino، کافی است:

1. پین S (سیگنال) را به یک پین آنالوگ (مانند A0) متصل کنید.

2. پین وسط (تغذیه) را به 5V یا 3.3V (بسته به میکروکنترلر) متصل کنید.

3. پین - (زمین) را به GND متصل کنید.

نکته: برخی از ماژول‌های KY-013 ممکن است ترتیب پین‌های متفاوتی داشته باشند. پیش از اتصال، حتماً برچسب‌های روی برد را بررسی کنید تا از اتصال صحیح مطمئن شوید.



1. آیا می‌توان ماژول KY-013 را با Raspberry Pi استفاده کرد؟
   بله، اما از آنجا که Raspberry Pi فاقد ورودی آنالوگ است، باید از یک مبدل آنالوگ به دیجیتال (ADC) مانند ماژول KY-053 استفاده کنید که از طریق I2C به Raspberry Pi متصل می‌شود.
2. چگونه می‌توان دمای دقیق‌تری از KY-013 به دست آورد؟
   برای دقت بیشتر، می‌توانید از یک ADC خارجی با رزولوشن بالاتر (مانند KY-053 با 16 بیت) استفاده کنید و حسگر را با استفاده از دماهای شناخته‌شده کالیبره کنید.
3. چرا مقادیر دمایی من نادرست یا معکوس است؟
   این مشکل ممکن است به دلیل اتصال نادرست پین‌ها (مانند جابه‌جایی زمین و سیگنال) یا نیاز به کالیبراسیون باشد. بررسی کنید که پین‌ها به درستی متصل شده باشند و از کد مناسب برای محاسبه دما استفاده کنید.

چرا KY-013 را انتخاب کنیم؟

ماژول KY-013 با دقت بالا، محدوده دمایی گسترده، و سازگاری با پلتفرم‌های مختلف، انتخابی عالی برای توسعه‌دهندگان و علاقه‌مندان به الکترونیک است. این ماژول با قیمت مقرون‌به‌صرفه و عملکرد قابل اعتماد، برای پروژه‌های حرفه‌ای و آموزشی مناسب است.
