سنسور TCRT5000: بررسی حرفه‌ای و کاربردها

مقدمه

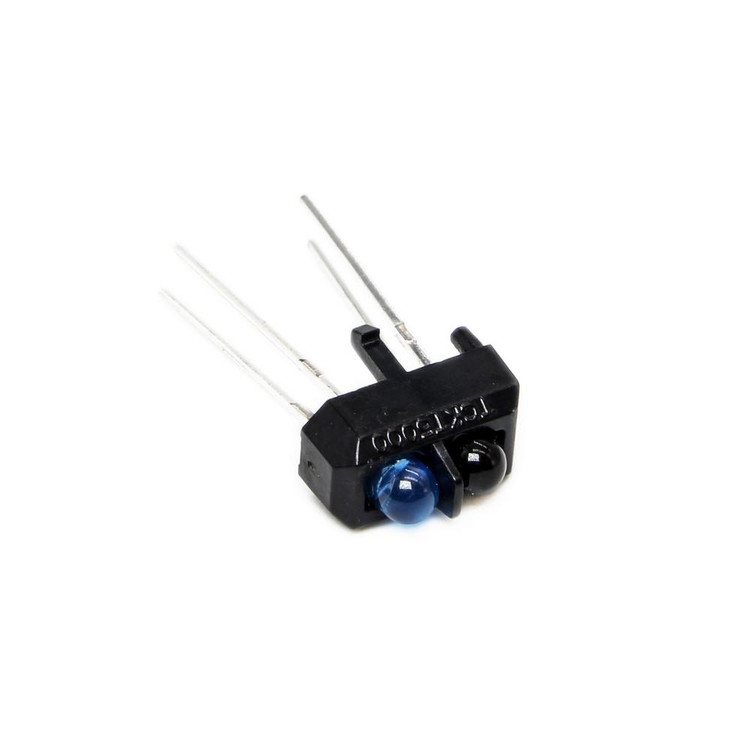

سنسور TCRT5000 یک سنسور نوری بازتابی مادون قرمز (Infrared Reflective Sensor) است که به دلیل دقت بالا، طراحی ساده و قابلیت‌های متنوع، یکی از محبوب‌ترین انتخاب‌ها در پروژه‌های رباتیک، اتوماسیون و تشخیص اشیاء به شمار می‌رود. این سنسور که توسط شرکت Vishay Intertechnology تولید شده است، شامل یک دیود ساطع‌کننده مادون قرمز (IR LED) و یک فوتوترانزیستور (Phototransistor) در یک پکیج فشرده است که قادر به تشخیص رنگ، فاصله و حضور اشیاء با استفاده از بازتاب نور مادون قرمز می‌باشد. در این مقاله، به بررسی مشخصات فنی، کاربردها و ویژگی‌های برجسته این سنسور به صورت حرفه‌ای می‌پردازیم.

مشخصات فنی سنسور TCRT5000

سنسور TCRT5000 با طراحی ارگونومیک و عملکرد قابل اعتماد، برای کاربردهای متنوع طراحی شده است. در ادامه به برخی از مشخصات کلیدی این سنسور اشاره می‌کنیم:

• نوع سنسور: سنسور نوری بازتابی مادون قرمز
• طول موج مادون قرمز: 950 نانومتر
• محدوده تشخیص: 1 تا 8 میلی‌متر (بهینه در 2.5 میلی‌متر)
• ولتاژ کاری: 3.3 تا 5 ولت DC
• جریان ورودی (دیود مادون قرمز): حداکثر 60 میلی‌آمپر
• جریان خروجی (فوتوترانزیستور): 1 میلی‌آمپر (در شرایط تست)
• ولتاژ کلکتور-امیتر (فوتوترانزیستور): حداکثر 70 ولت
• فیلتر مسدودکننده نور روز: کاهش تداخل نور محیطی
• ابعاد: 10.2 × 5.8 × 7 میلی‌متر
• پکیج: شامل دو کلیپ نصب برای سهولت در اتصال

این سنسور معمولاً در ماژول‌هایی با تراشه مقایسه‌کننده ولتاژ LM393 و پتانسیومتر قابل تنظیم برای کنترل حساسیت عرضه می‌شود که امکان استفاده آسان در پروژه‌های مبتنی بر میکروکنترلرهایی مانند Arduino، Raspberry Pi و ESP32 را فراهم می‌کند.

نحوه عملکرد

سنسور TCRT5000 با استفاده از یک دیود مادون قرمز، نوری با طول موج 950 نانومتر منتشر می‌کند. این نور به سطح مقابل برخورد کرده و در صورت وجود شیء یا سطح بازتاب‌دهنده (مانند کاغذ، نوار مغناطیسی یا سطوح روشن)، به فوتوترانزیستور بازتاب می‌شود. فوتوترانزیستور شدت نور دریافتی را به سیگنال الکتریکی تبدیل می‌کند که می‌تواند به صورت آنالوگ (A0) یا دیجیتال (D0) از ماژول خروجی گرفته شود. وجود فیلتر مسدودکننده نور روز، تداخل نور محیطی را به حداقل می‌رساند و دقت تشخیص را افزایش می‌دهد.

کاربردها

سنسور TCRT5000 به دلیل انعطاف‌پذیری و عملکرد قابل اعتماد، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

• رباتیک: استفاده در ربات‌های خط‌یاب (Line Following Robots) برای تشخیص خطوط سیاه و سفید روی سطوح.
• تشخیص اشیاء: شناسایی حضور یا عدم حضور اشیاء در خطوط تولید خودکار یا سیستم‌های مرتب‌سازی.
• انکودرهای شفت: تبدیل موقعیت چرخشی به سیگنال‌های دیجیتال در سیستم‌های کنترل حرکت.
• تشخیص رنگ: تشخیص تفاوت‌های رنگی در مقیاس سیاه تا سفید، که در ربات‌های مرتب‌سازی اشیاء کاربرد دارد.
• اتوماسیون صنعتی: استفاده به عنوان سوئیچ محدود (Limit Switch) در دستگاه‌هایی مانند VCR یا سیستم‌های مرتب‌سازی.
• پروژه‌های آموزشی: به دلیل سهولت استفاده و اتصال به میکروکنترلرها، گزینه‌ای ایده‌آل برای یادگیری مفاهیم حسگرها در پروژه‌های DIY.

مزایا

• دقت بالا: محدوده تشخیص بهینه 2.5 میلی‌متری، این سنسور را برای کاربردهای دقیق مناسب می‌کند.
• انعطاف‌پذیری: قابلیت ارائه خروجی آنالوگ و دیجیتال، امکان استفاده در پروژه‌های متنوع را فراهم می‌کند.
• مقاومت در برابر نور محیطی: فیلتر مسدودکننده نور روز، عملکرد پایدار در شرایط نوری مختلف را تضمین می‌کند.
• طراحی ساده: اتصال آسان به میکروکنترلرها با حداقل قطعات جانبی.

معایب

• محدودیت فاصله تشخیص: با حداکثر فاصله تشخیص 8 میلی‌متر، برای کاربردهای دوربرد مناسب نیست.
• حساسیت به شرایط محیطی: در محیط‌های با نویز بالا یا سطوح غیربازتابی ممکن است نیاز به تنظیم دقیق داشته باشد.

اتصال به میکروکنترلر

برای استفاده از TCRT5000 در پروژه‌های مبتنی بر Arduino، می‌توانید از پین‌های زیر استفاده کنید:

• VCC: به منبع تغذیه 3.3 یا 5 ولت متصل کنید.
• GND: به زمین مدار متصل کنید.
• D0: خروجی دیجیتال برای تشخیص حالت‌های HIGH/LOW.
• A0: خروجی آنالوگ برای اندازه‌گیری شدت نور بازتاب‌شده.

سوالات متداول (FAQ)

1. سنسور TCRT5000 برای چه نوع پروژه‌هایی مناسب است؟

سنسور TCRT5000 برای پروژه‌هایی مانند ربات‌های خط‌یاب، تشخیص اشیاء، مرتب‌سازی خودکار و انکودرهای شفت مناسب است. این سنسور به دلیل توانایی تشخیص رنگ و فاصله، در کاربردهای رباتیک و اتوماسیون صنعتی بسیار کاربردی است.

2. چگونه می‌توان حساسیت سنسور TCRT5000 را تنظیم کرد؟

ماژول TCRT5000 معمولاً دارای یک پتانسیومتر قابل تنظیم است که با چرخاندن آن به صورت ساعت‌گرد یا پادساعت‌گرد، می‌توانید حساسیت تشخیص را برای فاصله‌های مختلف (تا 8 میلی‌متر) تنظیم کنید.

3. آیا سنسور TCRT5000 با ولتاژ 3.3 ولت کار می‌کند؟

بله، این سنسور با ولتاژ 3.3 تا 5 ولت سازگار است و می‌تواند با میکروکنترلرهایی مانند ESP32 یا Raspberry Pi که با ولتاژ 3.3 ولت کار می‌کنند، به خوبی عمل کند.
