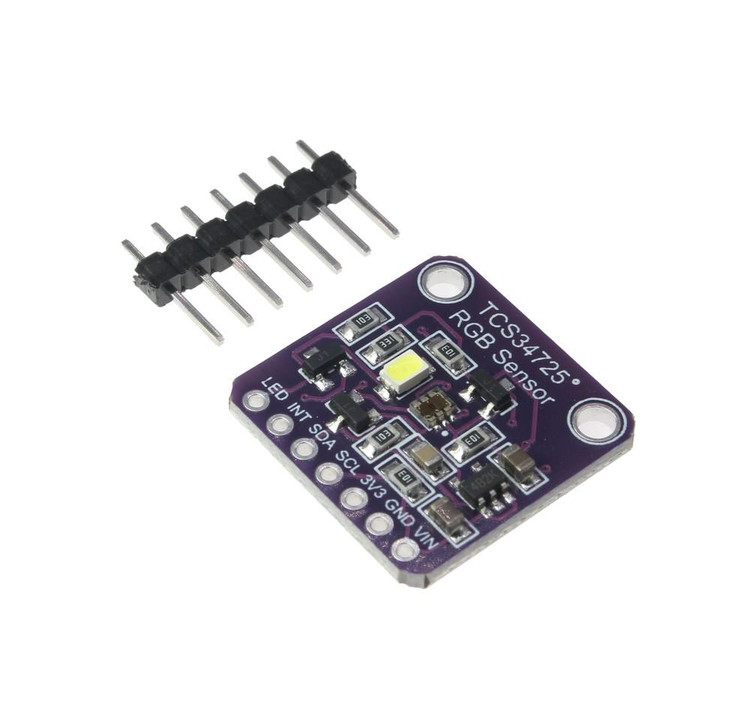

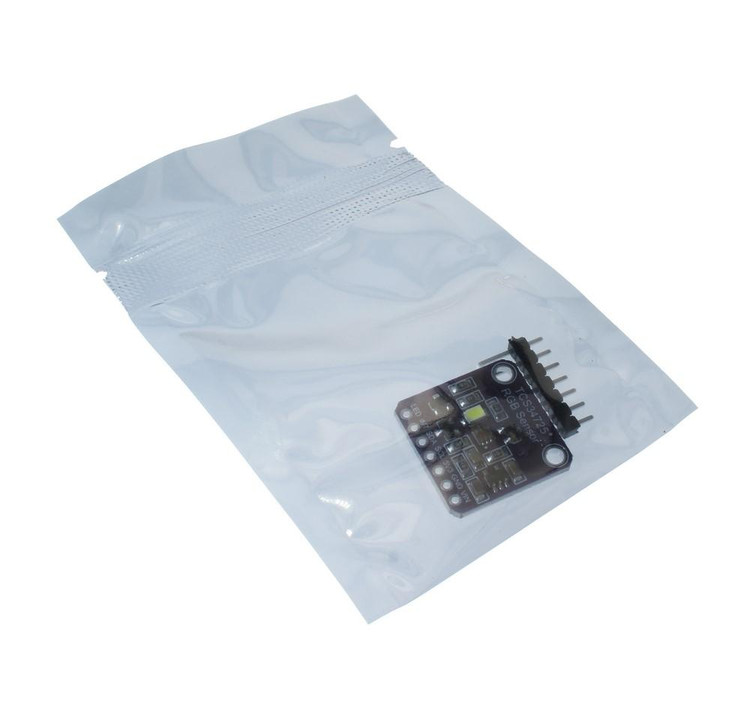

ماژول سنسور رنگ TCS34725 RGB SENSOR Module

ماژول سنسور رنگ TCS34725 یکی از پیشرفته‌ترین و کارآمدترین سنسورهای تشخیص رنگ در بازار است که برای پروژه‌های الکترونیکی و صنعتی طراحی شده است. این ماژول با استفاده از فناوری نور به دیجیتال (Light-to-Digital Converter) قادر است رنگ‌های قرمز، سبز، آبی (RGB) و همچنین شدت نور محیطی (Clear Light) را با دقت بالا اندازه‌گیری کند. وجود فیلتر مادون قرمز (IR Blocking Filter) در این سنسور، دقت تشخیص رنگ را با حذف نویزهای ناشی از نور مادون قرمز افزایش می‌دهد و آن را به گزینه‌ای ایده‌آل برای استفاده در شرایط نوری متنوع تبدیل می‌کند.

ماژول TCS34725 با رابط I2C و ولتاژ کاری 3.3 تا 5 ولت، به راحتی با میکروکنترلرهایی مانند Arduino، STM32 و Raspberry Pi سازگار است. این سنسور با ویژگی‌هایی نظیر حساسیت بالا، دامنه دینامیکی گسترده (3,800,000:1)، و قابلیت تنظیم گین و زمان یکپارچه‌سازی، عملکردی بی‌نظیر در پروژه‌های مختلف ارائه می‌دهد. همچنین، وجود LED سفید داخلی با قابلیت کنترل روشنایی از طریق PWM، امکان استفاده از این ماژول را حتی در شرایط کم‌نور فراهم می‌کند.

ویژگی‌های کلیدی

• تشخیص دقیق رنگ: ارائه مقادیر دیجیتال RGB و شدت نور محیطی با فیلتر مادون قرمز برای حذف نویزهای IR.

• دامنه دینامیکی بالا: نسبت دینامیکی 3,800,000:1 برای عملکرد بهینه در شرایط نوری مختلف.

• حساسیت بالا: مناسب برای استفاده پشت شیشه‌های تیره یا در محیط‌های کم‌نور.

• رابط I2C: اتصال آسان به میکروکنترلرها با آدرس ثابت 0x29.

• LED سفید داخلی: برای روشنایی کنترل‌شده در هنگام نمونه‌برداری.

• مصرف انرژی پایین: حالت خواب با مصرف 2.5 میکروآمپر و حالت انتظار 65 میکروآمپر.

• سازگاری گسترده: پشتیبانی از ولتاژ 3.3 تا 5 ولت و سازگاری با پلتفرم‌های مختلف.

کاربردها

ماژول TCS34725 در پروژه‌های متنوعی کاربرد دارد، از جمله:

• کنترل نور پس‌زمینه LED RGB: تنظیم خودکار رنگ و روشنایی نمایشگرها.

• اندازه‌گیری دمای رنگ نور: برای کاربردهای نورپردازی و عکاسی.

• تشخیص و مرتب‌سازی رنگ محصولات: در خطوط تولید صنعتی و رباتیک.

• تحلیل مایعات و گازها: برای شناسایی تغییرات رنگی در مواد شیمیایی.

• پروژه‌های DIY و آموزشی: ایده‌آل برای پروژه‌های آردوینو و یادگیری مفاهیم حسگرها.

نحوه کار

این ماژول با تاباندن نور سفید از LED داخلی بر روی سطح اشیاء و اندازه‌گیری نور بازتاب‌شده توسط آرایه فتودیود 3×4 (شامل فتودیودهای فیلتر شده برای قرمز، سبز، آبی و شفاف) عمل می‌کند. داده‌های آنالوگ توسط مبدل‌های آنالوگ به دیجیتال 16 بیتی (ADC) به مقادیر دیجیتال تبدیل شده و از طریق رابط I2C به میکروکنترلر منتقل می‌شوند. تنظیمات گین (1X، 4X، 16X، 60X) و زمان یکپارچه‌سازی (2.4 میلی‌ثانیه تا 700 میلی‌ثانیه) امکان بهینه‌سازی برای شرایط نوری خاص را فراهم می‌کند.

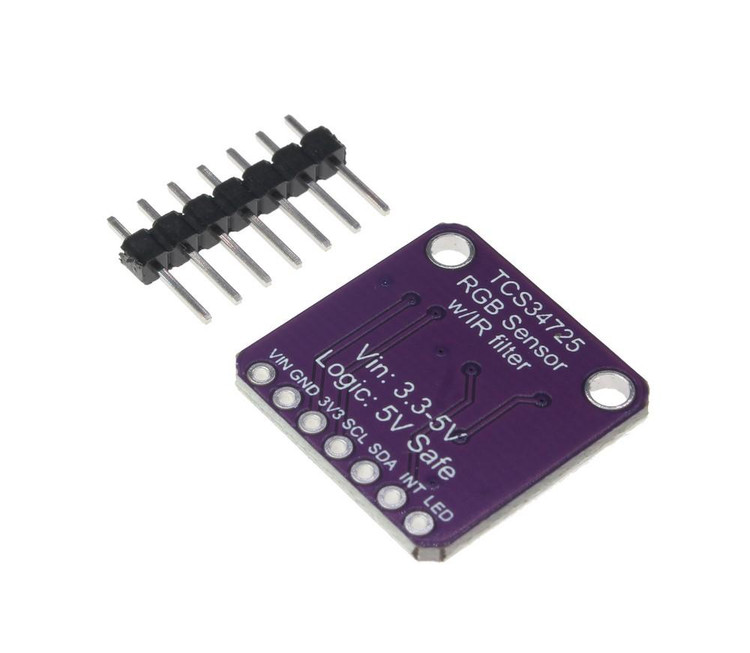

اتصالات ماژول

ماژول TCS34725 معمولاً دارای 7 پین است:

• VIN: ورودی ولتاژ (3.3 تا 5 ولت)

• GND: زمین

• SCL: خط کلاک I2C (اتصال به پین SCL میکروکنترلر، مثلاً A5 در آردوینو)

• SDA: خط داده I2C (اتصال به پین SDA میکروکنترلر، مثلاً A4 در آردوینو)

• LED: کنترل LED داخلی (برای روشن/خاموش کردن یا تنظیم روشنایی)

• INT: خروجی وقفه (اختیاری، برای اطلاع‌رسانی تکمیل تبدیل رنگ)

• 3V3: خروجی 3.3 ولت از رگولاتور داخلی (اختیاری)

چرا TCS34725 را انتخاب کنیم؟

این ماژول به دلیل دقت بالا، سهولت استفاده، و انعطاف‌پذیری در کاربردهای مختلف، گزینه‌ای عالی برای مهندسان، توسعه‌دهندگان، و علاقه‌مندان به پروژه‌های الکترونیکی است. کتابخانه‌های آماده مانند Adafruit_TCS34725 برای آردوینو، کار با این سنسور را بسیار ساده کرده و امکان پیاده‌سازی سریع پروژه‌ها را فراهم می‌کند.

سوالات متداول (FAQ)

1. چگونه می‌توانم ماژول TCS34725 را به آردوینو متصل کنم؟
   برای اتصال، پین VIN را به 3.3 یا 5 ولت آردوینو، پین GND را به زمین، پین SCL را به A5 و پین SDA را به A4 متصل کنید. سپس کتابخانه Adafruit_TCS34725 را نصب کرده و از نمونه کدهای آن استفاده کنید.

2. آیا این سنسور در نور کم هم کار می‌کند؟
   بله، به لطف LED سفید داخلی و قابلیت تنظیم گین و زمان یکپارچه‌سازی، این سنسور در شرایط کم‌نور یا حتی پشت شیشه‌های تیره عملکرد مطلوبی دارد.

3. چگونه می‌توانم دقت تشخیص رنگ را بهبود دهم؟
   برای بهبود دقت، فاصله سنسور از شیء را در محدوده 3 تا 10 میلی‌متر نگه دارید، نور محیطی را کنترل کنید، و تنظیمات گین و زمان یکپارچه‌سازی را متناسب با شرایط نوری تنظیم کنید.
