ماژول سنسور IR SENSOR MODULE

ماژول سنسور مادون قرمز (IR Sensor Module) یکی از پرکاربردترین ابزارها در پروژه‌های الکترونیکی، رباتیک و اتوماسیون است. این ماژول با استفاده از فناوری مادون قرمز (Infrared) قادر به تشخیص اشیا، اندازه‌گیری فاصله، شناسایی حرکت و حتی انتقال داده‌ها در سیستم‌های ارتباطی است. در این مقاله، به بررسی دقیق ویژگی‌ها، کاربردها، نحوه عملکرد و مزایای این ماژول می‌پردازیم و اطلاعات جامعی برای استفاده حرفه‌ای از آن ارائه می‌دهیم.

ماژول سنسور مادون قرمز چیست؟

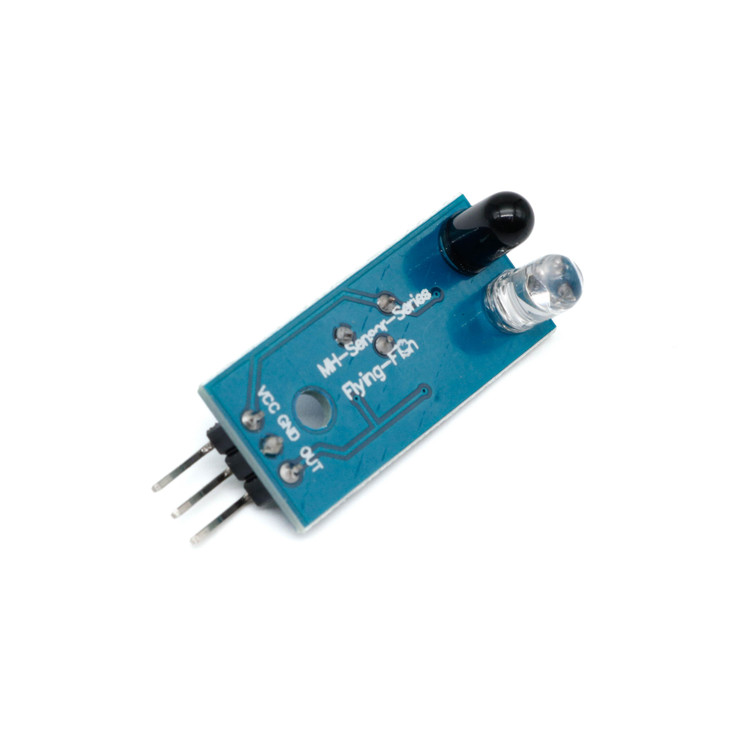

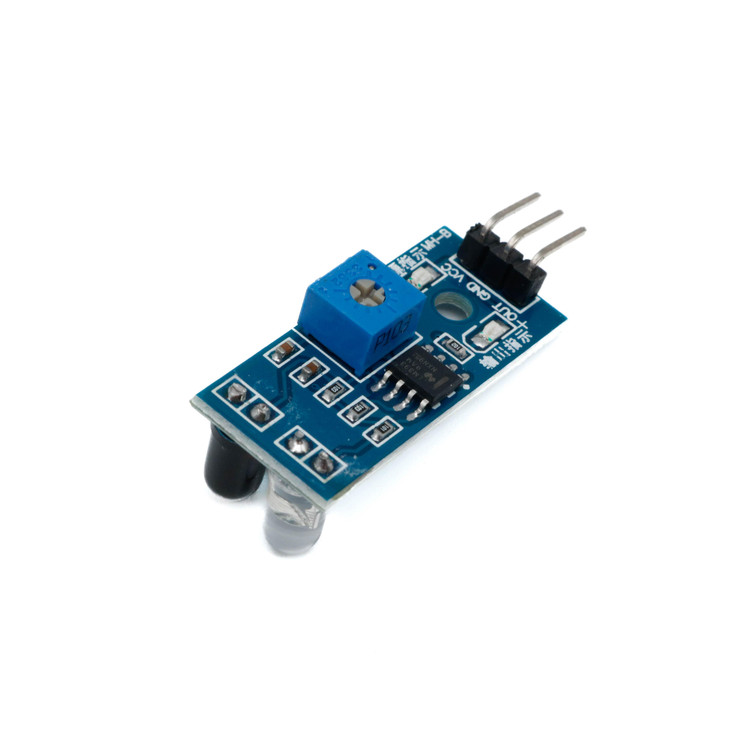

ماژول سنسور مادون قرمز از یک فرستنده (IR Transmitter) و یک گیرنده (IR Receiver) تشکیل شده است که با ارسال و دریافت امواج مادون قرمز، اطلاعاتی درباره محیط اطراف خود جمع‌آوری می‌کند. این ماژول معمولاً شامل یک آپ‌امپ (Op-Amp) برای تقویت سیگنال، یک پتانسیومتر برای تنظیم حساسیت و یک LED نشانگر برای نمایش وضعیت است. این سنسور با تشخیص بازتاب امواج مادون قرمز از اشیا، می‌تواند حضور یا عدم حضور شیء، فاصله یا حتی حرکت را شناسایی کند.

ویژگی‌های کلیدی

• محدوده تشخیص: معمولاً بین 2 تا 30 سانتی‌متر (قابل تنظیم با پتانسیومتر)

• طول موج عملیاتی: 5 تا 20 میکرومتر

• ولتاژ کاری: 3 تا 5 ولت (مناسب برای میکروکنترلرهایی مانند آردوینو)

• خروجی دیجیتال/آنالوگ: بسته به مدل، خروجی دیجیتال برای تشخیص ساده یا آنالوگ برای اندازه‌گیری دقیق‌تر

• مصرف انرژی پایین: مناسب برای پروژه‌های باتری‌محور

• نصب آسان: طراحی جمع‌وجور با پین‌های استاندارد برای اتصال به بردهای توسعه مانند آردوینو

نحوه عملکرد

ماژول سنسور مادون قرمز با ارسال امواج مادون قرمز از فرستنده کار می‌کند. این امواج در صورت برخورد با یک شیء بازتاب شده و توسط گیرنده دریافت می‌شوند. گیرنده سیگنال بازتاب‌شده را تحلیل کرده و خروجی متناسب با آن تولید می‌کند. برای مثال، در صورت وجود شیء در محدوده تشخیص، خروجی دیجیتال "HIGH" یا "sof2" می‌شود. حساسیت سنسور با استفاده از پتانسیومتر قابل تنظیم است تا برای کاربردهای خاص (مانند تشخیص خط یا نزدیکی) بهینه شود.

کاربردها

ماژول سنسور مادون قرمز به دلیل انعطاف‌پذیری و کارایی بالا در پروژه‌های متنوعی استفاده می‌شود:

• تشخیص مانع: در ربات‌های متحرک برای جلوگیری از برخورد با اشیا

• تشخیص حضور و حرکت: در سیستم‌های امنیتی و اتوماسیون خانگی

• اندازه‌گیری فاصله: برای کاربردهای دقیق‌تر با خروجی آنالوگ

• کنترل از راه دور: در دستگاه‌های کنترل از راه دور مادون قرمز

• پروژه‌های IoT: برای حسگرهای هوشمند در خانه‌های مدرن

مزایا

• هزینه کم: مقرون‌به‌صرفه برای پروژه‌های DIY و حرفه‌ای

• سهولت استفاده: اتصال آسان به پلتفرم‌هایی مانند آردوینو و رزبری‌پای

• انعطاف‌پذیری: قابل استفاده در کاربردهای مختلف از رباتیک تا اتوماسیون صنعتی

• مصرف پایین: ایده‌آل برای دستگاه‌های قابل حمل و کم‌مصرف

نکات مهم در استفاده

1. تنظیم حساسیت: از پتانسیومتر برای تنظیم دقیق محدوده تشخیص استفاده کنید.

2. محیط نوری: نور مستقیم خورشید یا منابع نوری قوی ممکن است عملکرد سنسور را مختل کند.

3. اتصال صحیح: مطمئن شوید که پین‌های VCC، GND و Signal به درستی به میکروکنترلر متصل شده‌اند.

4. کالیبراسیون: برای کاربردهای حساس، کالیبراسیون دوره‌ای توصیه می‌شود.

سوالات متداول (FAQs)

1. تفاوت بین خروجی دیجیتال و آنالوگ در ماژول سنسور مادون قرمز چیست؟

خروجی دیجیتال (HIGH/LOW) برای تشخیص ساده حضور یا عدم حضور شیء مناسب است، در حالی که خروجی آنالوگ مقادیر پیوسته‌ای ارائه می‌دهد که برای اندازه‌گیری دقیق‌تر فاصله یا شدت بازتاب استفاده می‌شود.

2. آیا می‌توان از ماژول سنسور مادون قرمز در فضای باز استفاده کرد؟

بله، اما نور خورشید یا منابع نوری قوی ممکن است باعث اختلال در عملکرد شود. توصیه می‌شود از محافظ‌های نوری یا فیلترهای مناسب استفاده کنید.

3. چگونه می‌توان ماژول سنسور مادون قرمز را با آردوینو متصل کرد؟

اتصال شامل وصل کردن پین VCC به 5V یا 3.3V آردوینو، پین GND به زمین، و پین Signal به یکی از پین‌های دیجیتال یا آنالوگ آردوینو است. سپس با کدنویسی مناسب، می‌توانید داده‌های سنسور را بخوانید.
