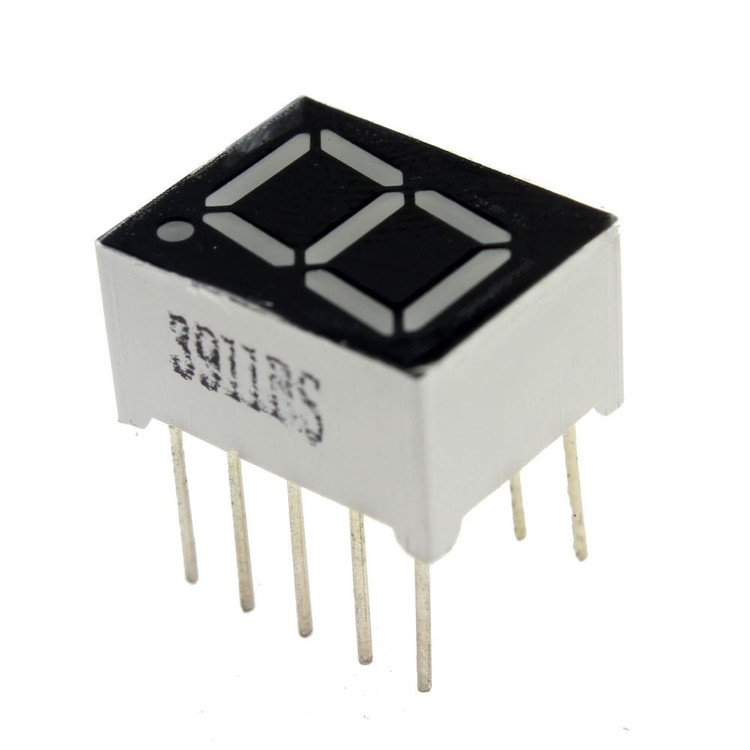

سون سگمنت آند تک کوچک قرمز CA 7 SEG 1 DIGIT 10X13 Red

نمایشگر سون سگمنت تک رقمی کاتد مشترک (Common Cathode) با ابعاد 10x13 میلی‌متر و رنگ قرمز، یکی از پرکاربردترین قطعات الکترونیکی برای نمایش اعداد در پروژه‌های الکترونیکی و صنعتی است. این نمایشگر با طراحی جمع‌وجور و عملکرد قابل اعتماد، انتخابی ایده‌آل برای کاربردهایی مانند ساعت‌های دیجیتال،计数گرها، نمایشگرهای نرخ ارز بانکی، تجهیزات صوتی، و پروژه‌های DIY مبتنی بر آردوینو، رزبری‌پای و سایر میکروکنترلرها است.

این نمایشگر از 7 ال‌ای‌دی (LED) تشکیل شده است که با ترکیب‌های مختلف روشن می‌شوند تا اعداد 0 تا 9 را نمایش دهند. طراحی کاتد مشترک این محصول به این معناست که تمام کاتدهای ال‌ای‌دی‌ها به یک پین مشترک متصل هستند که برای فعال‌سازی به زمین (Ground) متصل می‌شود. این ویژگی باعث کاهش تعداد پین‌های مورد نیاز و سهولت در اتصال به مدارهای دیجیتال می‌شود.

ویژگی‌های کلیدی

• نوع نمایشگر: سون سگمنت تک رقمی، کاتد مشترک (Common Cathode)

• ابعاد: 10x13 میلی‌متر

• رنگ ال‌ای‌دی: قرمز (Red)

• تعداد پین‌ها: 10 پین

• ولتاژ کاری: 2 تا 3.5 ولت

• جریان کاری: 20 میلی‌آمپر

• شدت نور: 11 میلی‌کاندلا (mcd)

• ارتفاع رقم: حدود 0.4 اینچ (10 میلی‌متر)

• کاربردها: ساعت‌های دیجیتال، تجهیزات صنعتی، پروژه‌های آردوینو و رزبری‌پای، نمایشگرهای عددی

• مزایا: مصرف انرژی پایین، مقاومت بالا، نصب آسان روی برد بورد، طول عمر بالا

کاربردها

نمایشگر سون سگمنت 10x13 قرمز به دلیل ابعاد مناسب و روشنایی مطلوب، در طیف گسترده‌ای از پروژه‌ها مورد استفاده قرار می‌گیرد:

• الکترونیک DIY: ایده‌آل برای پروژه‌های آموزشی و سرگرمی با آردوینو، رزبری‌پای، و میکروکنترلرهای دیگر.

• نمایشگرهای صنعتی: استفاده در دستگاه‌های اندازه‌گیری، مانند ولت‌متر و آمپرمتر.

• تجهیزات صوتی و تصویری: نمایش اطلاعات عددی در پنل‌های کنترلی.

• نمایشگرهای عمومی: مانند نمایش نرخ ارز در بانک‌ها، ساعت‌های دیجیتال، و نمایشگرهای ایستگاه‌های سوخت.

مزایای محصول

• مصرف انرژی پایین: با ولتاژ کاری پایین (2-3.5 ولت) و جریان 20 میلی‌آمپر، این نمایشگر برای پروژه‌های کم‌مصرف مناسب است.

• روشنایی و خوانایی بالا: رنگ قرمز با شدت نور 11 میلی‌کاندلا، حتی در محیط‌های پرنور قابل مشاهده است.

• طراحی مقاوم: بدنه پلاستیکی و فلزی با مقاومت بالا در برابر ضربه و شرایط محیطی.

• نصب آسان: سازگار با برد بورد و استانداردهای صنعتی برای اتصال سریع به مدار.

نکات فنی

برای استفاده بهینه از این نمایشگر، توصیه می‌شود از مقاومت‌های محدودکننده جریان (معمولاً 220 تا 330 اهم) برای هر سگمنت استفاده شود تا از آسیب به ال‌ای‌دی‌ها جلوگیری شود. همچنین، برای کنترل نمایشگر می‌توان از آی‌سی‌های درایور مانند MAX7219 یا TM1637 استفاده کرد که تعداد پین‌های مورد نیاز میکروکنترلر را کاهش می‌دهند. این نمایشگر به صورت مالتی‌پلکس نیز قابل استفاده است، که برای پروژه‌های پیچیده‌تر با چندین نمایشگر مناسب است.

سوالات متداول (FAQ)

1. آیا این نمایشگر با آردوینو و رزبری‌پای سازگار است؟
   بله، این نمایشگر کاملاً با آردوینو، رزبری‌پای و سایر میکروکنترلرها سازگار است. برای اتصال، می‌توانید از پین‌های دیجیتال برای کنترل سگمنت‌ها استفاده کنید یا از آی‌سی‌های درایور مانند TM1637 برای ساده‌سازی اتصالات بهره ببرید.

2. چگونه می‌توان روشنایی نمایشگر را تنظیم کرد؟
   روشنایی نمایشگر با تنظیم جریان عبوری از ال‌ای‌دی‌ها کنترل می‌شود. استفاده از مقاومت‌های محدودکننده جریان با مقادیر مناسب (مانند 220 اهم) یا استفاده از درایورهایی مانند MAX7219 که قابلیت تنظیم شدت نور را دارند، توصیه می‌شود.

3. آیا این نمایشگر برای استفاده در فضای باز مناسب است؟
   این نمایشگر با شدت نور 11 میلی‌کاندلا در محیط‌های داخلی و نیمه‌روشن عملکرد خوبی دارد. برای استفاده در فضای باز با نور مستقیم خورشید، ممکن است نیاز به نمایشگرهایی با شدت نور بالاتر داشته باشید.
