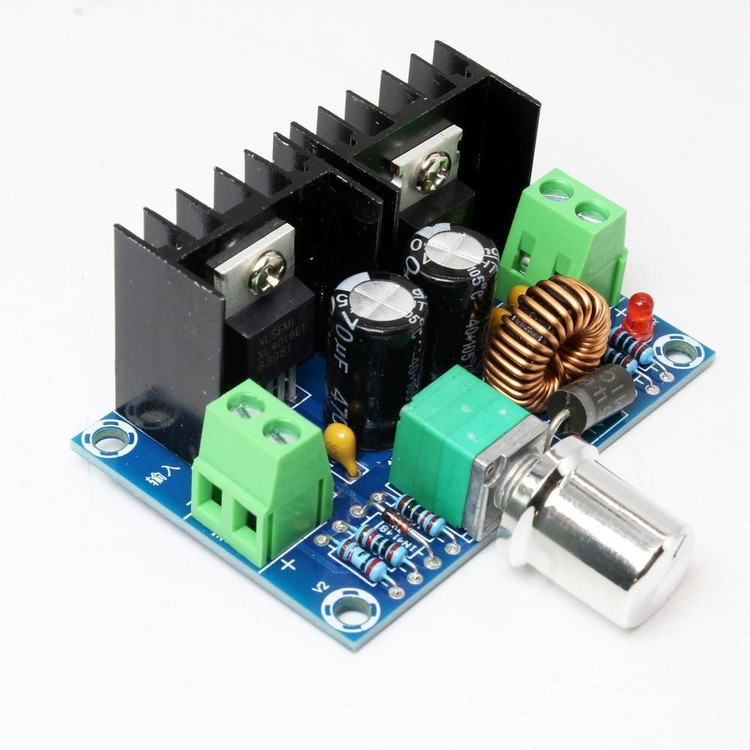

ماژول کاهنده ولتاژ XH-M401 DC-DC Step Down Buck Converter یک ابزار قدرتمند و کارآمد برای تنظیم ولتاژ در پروژه‌های الکترونیکی است. این ماژول با استفاده از تراشه XL4016E1 طراحی شده و قادر است ولتاژ ورودی بین 4 تا 40 ولت را به ولتاژ خروجی قابل تنظیم بین 1.25 تا 36 ولت تبدیل کند. با توان خروجی حداکثر 200 وات و جریان تا 8 آمپر (5 آمپر برای استفاده طولانی‌مدت بدون نیاز به خنک‌کننده اضافی)، این ماژول گزینه‌ای ایده‌آل برای کاربردهای متنوع از جمله تغذیه تجهیزات مخابراتی، نمایشگرهای LCD، ابزارهای قابل حمل و پروژه‌های DIY است.

ویژگی‌های کلیدی ماژول XH-M401

ورودی و خروجی گسترده: پشتیبانی از ولتاژ ورودی 4 تا 40 ولت DC و خروجی قابل تنظیم 1.25 تا 36 ولت.
جریان بالا: توانایی ارائه جریان تا 8 آمپر (توصیه‌شده 5 آمپر برای استفاده مداوم بدون فن).
بازده بالا: راندمان تبدیل تا 94%، کاهش اتلاف انرژی و تولید حرارت کم.
حفاظت‌های چندگانه: مجهز به محافظت در برابر جریان بیش‌ازحد، دمای بالا و اتصال کوتاه.
تنظیم دقیق ولتاژ: مجهز به پتانسیومتر برای تنظیم پیوسته ولتاژ خروجی با قابلیت خاموش کردن خروجی.
طراحی کم‌حجم و نصب آسان: ابعاد 61×41×27 میلی‌متر، مناسب برای نصب ثابت با سوراخ‌های تعبیه‌شده.

کاربردها

ماژول XH-M401 به دلیل انعطاف‌پذیری و عملکرد قوی، در کاربردهای متعددی مورد استفاده قرار می‌گیرد:

تغذیه تجهیزات الکترونیکی: ایده‌آل برای تغذیه میکروکنترلرها، موتورها و سنسورها.
پروژه‌های آردوینو: تنظیم ولتاژ برای سازگاری با میکروکنترلرهای 3.3 یا 5 ولتی.
شارژ باتری: مناسب برای سیستم‌های شارژ با ولتاژ و جریان قابل تنظیم.
تجهیزات مخابراتی و شبکه: تأمین توان پایدار برای روترها، سوئیچ‌ها و تجهیزات مشابه.

مشخصات فنی

روش تنظیم ولتاژ: مدولاسیون PWM با فرکانس 180 کیلوهرتز
حداکثر توان: 200 وات
جریان خروجی: حداکثر 8 آمپر (توصیه‌شده 5 آمپر بدون خنک‌کننده)
ابعاد: 61×41×27 میلی‌متر
تراشه اصلی: XL4016 با جبران‌سازی فرکانس داخلی و نوسان‌ساز ثابت
ویژگی‌های ایمنی: محافظت در برابر اتصال کوتاه (کاهش فرکانس به 48 کیلوهرتز در حالت حفاظت)، گرمای بیش‌ازحد و جریان اضافی

چرا XH-M401 را انتخاب کنیم؟

این ماژول با ترکیب کارایی بالا، حفاظت‌های ایمنی پیشرفته و سهولت استفاده، انتخابی عالی برای حرفه‌ای‌ها و علاقه‌مندان به الکترونیک است. طراحی کم‌حجم و پتانسیومتر با قابلیت خاموشی خروجی، آن را برای نصب‌های ثابت و پروژه‌هایی که نیاز به تغییر مکرر ولتاژ دارند، بسیار مناسب می‌کند.

سوالات متداول (FAQ)

1. آیا ماژول XH-M401 برای استفاده طولانی‌مدت مناسب است؟

بله، این ماژول برای استفاده طولانی‌مدت طراحی شده است. با این حال، برای جریان‌های بالاتر از 5 آمپر، توصیه می‌شود از فن یا سیستم خنک‌کننده استفاده کنید تا از گرمای بیش‌ازحد جلوگیری شود.

2. چگونه می‌توان ولتاژ خروجی را تنظیم کرد؟

ماژول مجهز به یک پتانسیومتر است که امکان تنظیم پیوسته ولتاژ خروجی بین 1.25 تا 36 ولت را فراهم می‌کند. کافی است پتانسیومتر را با یک پیچ‌گوشتی کوچک بچرخانید تا ولتاژ مورد نظر تنظیم شود.

3. آیا این ماژول برای پروژه‌های آردوینو مناسب است؟

بله، XH-M401 به دلیل قابلیت تنظیم دقیق ولتاژ و جریان، گزینه‌ای عالی برای تغذیه میکروکنترلرهای آردوینو (مانند 3.3 یا 5 ولت) و سایر اجزای پروژه‌های الکترونیکی است.
