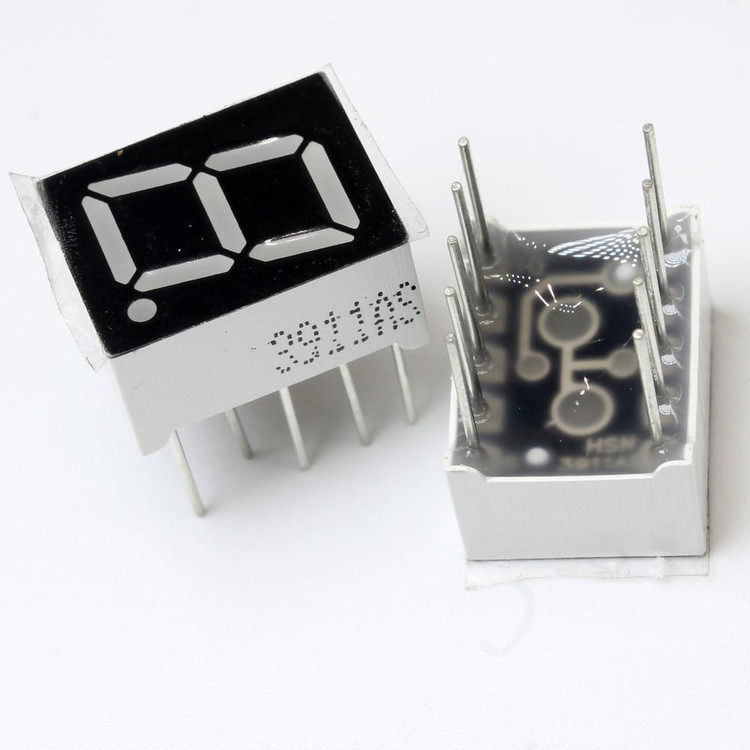

سون سگمنت کاتد تک قرمز CC 7 SEG 1 DIGIT 10X13 Red

نمایشگر سون سگمنت تک رقمی کاتد مشترک (CC 7-SEG 1-DIGIT 10X13 R) یک نمایشگر LED با کیفیت بالا و عملکرد قابل اعتماد است که برای نمایش اعداد و برخی کاراکترهای خاص در پروژه‌های الکترونیکی طراحی شده است. این نمایشگر با ابعاد 10×13 میلی‌متر و رنگ قرمز جذاب، گزینه‌ای ایده‌آل برای کاربردهای مختلف از جمله ساعت‌های دیجیتال، دستگاه‌های اندازه‌گیری، پروژه‌های رباتیک و سیستم‌های کنترلی است. طراحی کاتد مشترک (Common Cathode) این محصول امکان اتصال ساده‌تر به میکروکنترلرها و مدارات دیجیتال را فراهم می‌کند و با مصرف انرژی پایین، کارایی بالایی را ارائه می‌دهد.

این نمایشگر شامل هفت LED مجزا (به نام‌های A تا G) است که به شکل مستطیلی چیده شده‌اند و با روشن شدن ترکیبی از این سگمنت‌ها، اعداد 0 تا 9 و برخی حروف محدود را نمایش می‌دهد. همچنین، وجود یک LED اضافی برای نقطه اعشار (DP) امکان نمایش اعداد اعشاری را فراهم می‌کند. این محصول با بسته‌بندی Through-hole و نصب آسان، برای پروژه‌های حرفه‌ای و آماتور مناسب است.

ویژگی‌های کلیدی

• نوع نمایشگر: سون سگمنت تک رقمی، کاتد مشترک (Common Cathode)

• ابعاد: 10×13 میلی‌متر

• رنگ LED: قرمز (Red)

• تعداد پین‌ها: 10 پین

• ولتاژ کاری: معمولاً 1.8 تا 2.2 ولت برای هر سگمنت

• جریان کاری: 10 تا 20 میلی‌آمپر برای هر سگمنت

• شدت نور: 50 تا 150 میلی‌کاندلا (بسته به مدل)

• دمای کاری: -40 تا +85 درجه سانتی‌گراد

• کاربردها: ساعت‌های دیجیتال، کنتورهای الکترونیکی، ماشین‌حساب‌ها، پروژه‌های DIY و رباتیک

• مزایا: مصرف انرژی پایین، روشنایی بالا حتی در نور روز، طراحی مقاوم و بادوام

مزایای استفاده

نمایشگر CC 7-SEG 1-DIGIT 10X13 R به دلیل روشنایی بالا و وضوح عالی، حتی در شرایط نوری قوی قابل مشاهده است. این محصول با استفاده از تکنولوژی LED، طول عمر بالایی دارد و در مقایسه با نمایشگرهای دیگر مانند LCD، هزینه تولید کمتری دارد. طراحی ساده و استاندارد آن، امکان ادغام آسان با میکروکنترلرهایی مانند Arduino، AVR، PIC و یا آی‌سی‌های درایور مانند MAX7219 را فراهم می‌کند. این نمایشگر به دلیل ابعاد کوچک و وزن سبک، برای پروژه‌های قابل حمل و دستگاه‌های کم‌مصرف ایده‌آل است.

کاربردها

• الکترونیک مصرفی: استفاده در ساعت‌های دیجیتال، ماشین‌حساب‌ها و دستگاه‌های خانگی مانند مایکروویو و ماشین لباسشویی.

• پروژه‌های آموزشی: مناسب برای آموزش الکترونیک و برنامه‌نویسی در پروژه‌های دانشجویی و DIY.

• صنعت و اتوماسیون: نمایش داده‌های عددی در سیستم‌های کنترلی، کنتورها و داشبوردهای صنعتی.

• رباتیک: نمایش اطلاعات مانند سرعت، فاصله یا شمارش در ربات‌ها.

نحوه استفاده

برای روشن کردن سگمنت‌های این نمایشگر، کافی است پین کاتد مشترک به زمین (GND) متصل شده و پین‌های آند (a-g و DP) از طریق مقاومت‌های محدودکننده جریان به سیگنال "HIGH" (منطق 1) متصل شوند. برای کاهش تعداد پین‌های مورد نیاز در پروژه‌های پیچیده‌تر، می‌توانید از آی‌سی‌های درایور مانند MAX7219 استفاده کنید که از طریق پروتکل SPI با میکروکنترلر ارتباط برقرار می‌کند و امکان کنترل چندین نمایشگر را با حداقل پین فراهم می‌کند.

سوالات متداول (FAQ)

1. تفاوت نمایشگر کاتد مشترک (CC) و آند مشترک (CA) چیست؟

در نمایشگر کاتد مشترک (CC)، تمام کاتدهای LEDها به یکدیگر متصل شده و به زمین (GND) وصل می‌شوند. برای روشن کردن سگمنت‌ها، باید پین‌های آند (a-g) را از طریق مقاومت به سیگنال "HIGH" متصل کنید. در مقابل، در نمایشگر آند مشترک (CA)، تمام آندهای LEDها به یکدیگر متصل شده و به منبع تغذیه (VCC) وصل می‌شوند، و سگمنت‌ها با اعمال سیگنال "LOW" روشن می‌شوند.

2. آیا این نمایشگر برای پروژه‌های Arduino مناسب است؟

بله، این نمایشگر کاملاً با Arduino و سایر میکروکنترلرها سازگار است. می‌توانید آن را به صورت مستقیم با پین‌های دیجیتال Arduino کنترل کنید یا از آی‌سی‌های درایور مانند TM1637 یا MAX7219 برای سهولت در کنترل و کاهش تعداد پین‌های مورد نیاز استفاده کنید.

3. چگونه می‌توان روشنایی نمایشگر را تنظیم کرد؟

روشنایی نمایشگر را می‌توان با تنظیم مقاومت‌های محدودکننده جریان (معمولاً بین 220 تا 470 اهم) کنترل کرد. مقاومت کمتر، روشنایی بیشتری ایجاد می‌کند، اما باید مراقب باشید که جریان از حد مجاز (معمولاً 20 میلی‌آمپر) تجاوز نکند تا به LEDها آسیب نرسد.

خرید از E366.ir
