ماژول MPU 9250 MODULE

MPU 9250 MODULE
ناموجود
متاسفانه این کالا در حال حاضر موجود نیست. می‌توانید از طریق لیست بالای صفحه، از محصولات مشابه این کالا دیدن نمایید.

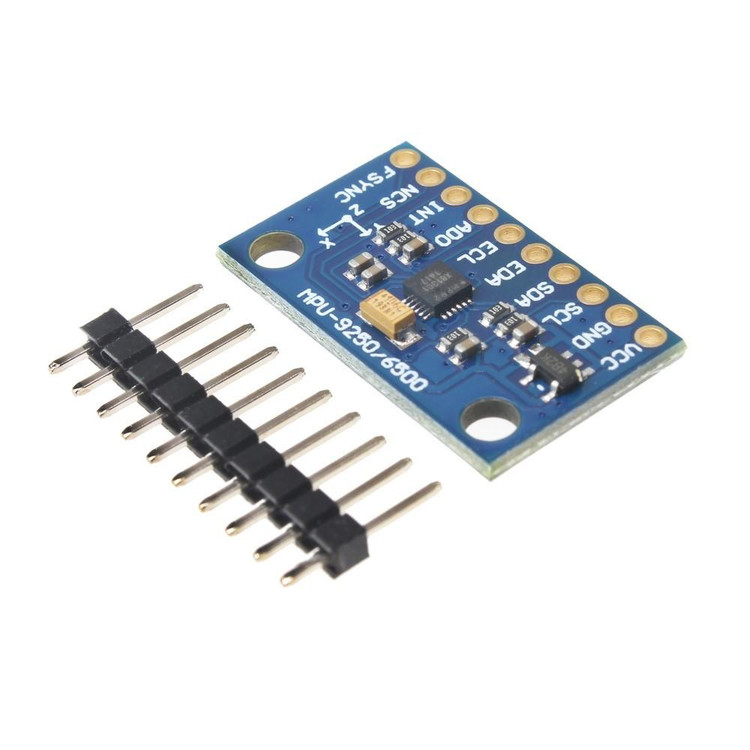

ماژول MPU-9250 یک سنسور 9 محوره پیشرفته از شرکت TDK InvenSense است که ترکیبی از شتاب‌سنج 3 محوره، ژیروسکوپ 3 محوره و مغناطیس‌سنج 3 محوره را در یک پکیج کوچک 3x3x1 میلی‌متری ارائه می‌دهد. این ماژول با بهره‌گیری از فناوری MEMS (سیستم‌های میکروالکترومکانیکی) و پردازشگر حرکتی دیجیتال (DMP) داخلی، امکان ردیابی حرکت و جهت‌یابی دقیق را فراهم می‌کند. MPU-9250 به دلیل دقت بالا، مصرف انرژی پایین و ابعاد کوچک، گزینه‌ای ایده‌آل برای کاربردهای متنوع از جمله رباتیک، پهپادها، گجت‌های پوشیدنی، و سیستم‌های ناوبری است.

این ماژول جایگزین مدل قدیمی‌تر MPU-9150 شده و با بهبودهایی نظیر کاهش 44 درصدی ابعاد، عملکرد بهتر ژیروسکوپ (3 برابر کاهش نویز) و افزایش 4 برابری دامنه کامل مغناطیس‌سنج، به یکی از پیشرفته‌ترین سنسورهای حرکتی در بازار تبدیل شده است.

ویژگی‌های کلیدی MPU-9250

  • شتاب‌سنج 3 محوره: قابلیت اندازه‌گیری شتاب در سه محور X، Y و Z با دامنه‌های قابل برنامه‌ریزی ±2g، ±4g، ±8g و ±16g و دقت 16 بیتی.

  • ژیروسکوپ 3 محوره: اندازه‌گیری سرعت زاویه‌ای با دامنه‌های قابل تنظیم ±250°/s، ±500°/s، ±1000°/s و ±2000°/s با نرخ نمونه‌برداری از 3.9 تا 8000 نمونه در ثانیه.

  • مغناطیس‌سنج 3 محوره: اندازه‌گیری جهت میدان مغناطیسی با دقت 14 بیت، مناسب برای جهت‌یابی مشابه قطب‌نما.

  • پردازشگر حرکتی دیجیتال (DMP): امکان پردازش داده‌های حرکتی در داخل ماژول و کاهش بار پردازشی میکروکنترلر.

  • رابط‌های ارتباطی: پشتیبانی از پروتکل‌های I2C و SPI برای ارتباط با میکروکنترلرها.

  • مصرف انرژی پایین: 450 میکروآمپر در حالت عادی و 8.4 میکروآمپر در حالت کم‌مصرف.

  • سنسور دما: اندازه‌گیری دمای محیط از -40 تا +85 درجه سانتی‌گراد برای کالیبراسیون دقیق‌تر.

  • ابعاد کوچک: پکیج 3x3x1 میلی‌متری، مناسب برای پروژه‌های با فضای محدود.

کاربردهای MPU-9250

ماژول MPU-9250 به دلیل قابلیت‌های چندمنظوره و دقت بالا، در طیف گسترده‌ای از پروژه‌ها و صنایع کاربرد دارد:

  • رباتیک: ردیابی حرکت و جهت‌یابی برای ربات‌های خودکار و تعادلی.

  • پهپادها: تثبیت پرواز و ناوبری دقیق.

  • گجت‌های پوشیدنی: پایش فعالیت‌های ورزشی و سلامت.

  • واقعیت افزوده/مجازی: ردیابی حرکت سر و بدن برای تجربه‌های immersive.

  • سیستم‌های ناوبری: جهت‌یابی و موقعیت‌یابی در وسایل نقلیه.

  • اینترنت اشیا (IoT): پایش محیطی و حرکتی در دستگاه‌های هوشمند.

نحوه اتصال و استفاده

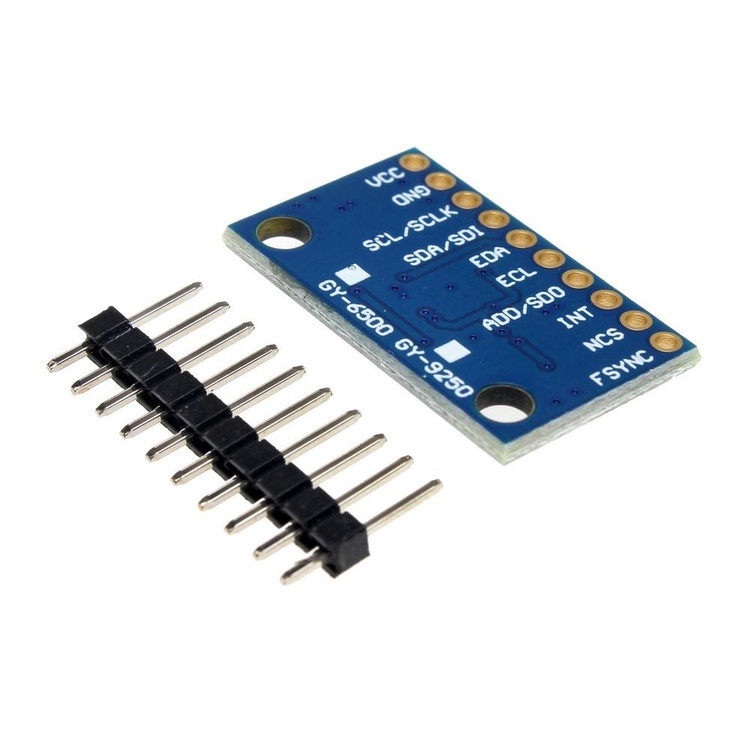

ماژول MPU-9250 به راحتی با میکروکنترلرهایی مانند Arduino، ESP32 یا STM32 از طریق پروتکل I2C یا SPI ارتباط برقرار می‌کند. برای استفاده، کافی است پین‌های زیر را متصل کنید:

  • VCC: به منبع تغذیه 5 ولت (ماژول دارای رگولاتور داخلی 3.3 ولت است).

  • GND: به زمین مدار.

  • SDA/SCL: برای ارتباط I2C به پین‌های مربوطه میکروکنترلر.

  • AD0: برای تنظیم آدرس I2C (0x68 یا 0x69 بسته به اتصال به زمین یا VCC).

کتابخانه‌های آماده مانند "SparkFun MPU-9250" یا "RTIMULib" برای Arduino امکان راه‌اندازی سریع و خواندن داده‌های خام شتاب‌سنج، ژیروسکوپ و مغناطیس‌سنج را فراهم می‌کنند. برای استفاده از قابلیت‌های پیشرفته مانند DMP، نیاز به بارگذاری فریمور اختصاصی (مانند Embedded MotionDriver 6.12) است که ممکن است برای کاربران حرفه‌ای مناسب‌تر باشد.

سوالات متداول (FAQ)

1. تفاوت MPU-9250 با MPU-6050 چیست؟

MPU-9250 یک سنسور 9 محوره است که علاوه بر شتاب‌سنج و ژیروسکوپ 3 محوره (موجود در MPU-6050)، دارای مغناطیس‌سنج 3 محوره برای جهت‌یابی است. همچنین، MPU-9250 از پردازشگر حرکتی دیجیتال (DMP) پیشرفته‌تر و مصرف انرژی کمتری برخوردار است.

2. آیا MPU-9250 برای پروژه‌های Arduino مناسب است؟

بله، MPU-9250 کاملاً با Arduino سازگار است. با استفاده از کتابخانه‌های موجود و اتصال ساده از طریق I2C، حتی کاربران مبتدی می‌توانند از این ماژول استفاده کنند. برای پروژه‌های پیچیده‌تر، قابلیت‌های DMP نیز قابل بهره‌برداری است.

3. چگونه می‌توان مغناطیس‌سنج MPU-9250 را کالیبره کرد؟

کالیبراسیون مغناطیس‌سنج نیازمند چرخاندن ماژول در الگوهای مشخص (مانند شکل 8) در محیطی با حداقل تداخل مغناطیسی است. بسیاری از کتابخانه‌ها مانند RTIMULib ابزارهای کالیبراسیون خودکار ارائه می‌دهند که فرآیند را ساده‌تر می‌کنند.

چرا MPU-9250 را انتخاب کنید؟

MPU-9250 با ترکیب دقت بالا، مصرف انرژی پایین و قابلیت‌های چندمنظوره، یک انتخاب عالی برای مهندسان، توسعه‌دهندگان و علاقه‌مندان به الکترونیک است. این ماژول نه تنها برای پروژه‌های حرفه‌ای، بلکه برای کاربردهای آموزشی و تحقیقاتی نیز مناسب است. اگر به دنبال سنسوری با کارایی بالا و قیمت مناسب هستید، MPU-9250 گزینه‌ای بی‌نظیر است.
