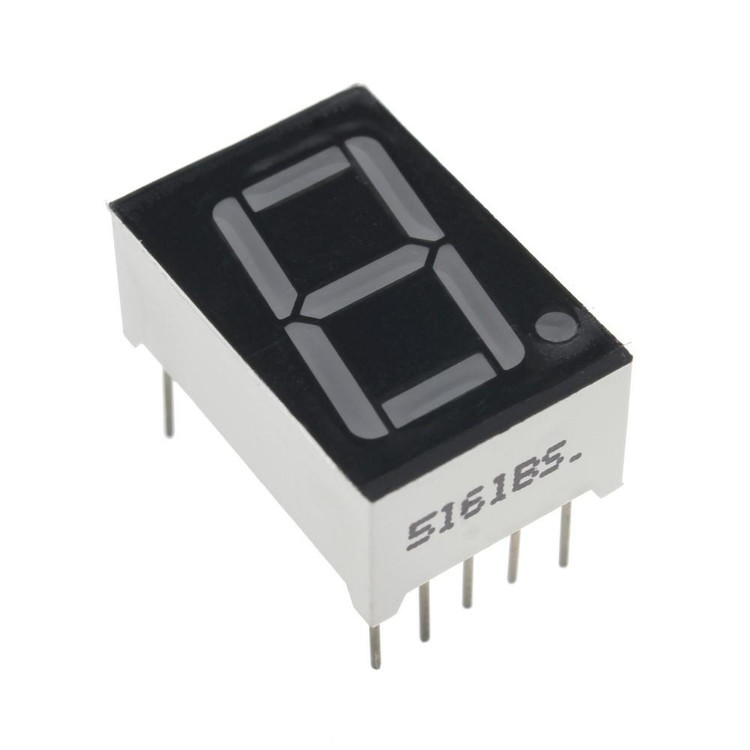

سون سگمنت آند تک قرمز CA 7 SEG 1 DIGIT 13X19 Red

نمایشگر سون سگمنت تک‌رقمی 13x19 میلی‌متری با پیکربندی Common Anode (CA) و رنگ قرمز، یکی از محبوب‌ترین و کارآمدترین نمایشگرهای LED برای نمایش اعداد و برخی حروف خاص در پروژه‌های الکترونیکی است. این نمایشگر با طراحی جمع‌وجور و ابعاد 13x19 میلی‌متر، انتخابی ایده‌آل برای کاربردهایی است که نیاز به نمایش اطلاعات عددی با وضوح بالا و مصرف انرژی پایین دارند. با استفاده از تکنولوژی LED، این محصول دقت، شفافیت و طول عمر بالایی را ارائه می‌دهد و به دلیل سازگاری با انواع میکروکنترلرها، در پروژه‌های حرفه‌ای و آماتور بسیار مورد استفاده قرار می‌گیرد.

ویژگی‌های کلیدی

• نوع پیکربندی: Common Anode (CA) – تمامی آندهای LEDها به یک پین مشترک متصل هستند.

• ابعاد: 13x19 میلی‌متر، مناسب برای فضاهای محدود.

• رنگ نمایش: قرمز، با روشنایی بالا برای خوانایی در شرایط نوری مختلف.

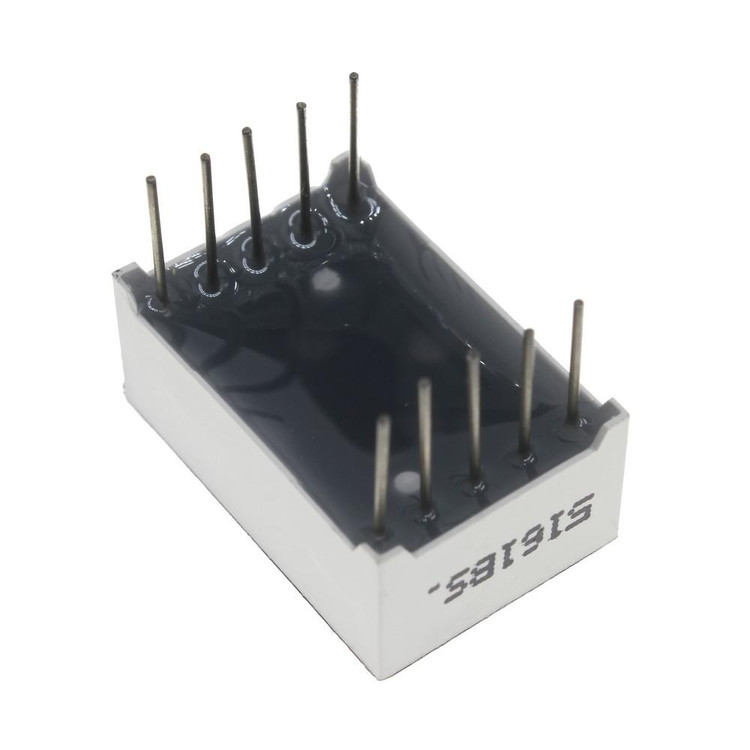

• تعداد پین‌ها: 10 پین (7 پین برای سگمنت‌ها، 1 پین برای نقطه اعشار (DP) و 2 پین مشترک).

• مصرف انرژی پایین: بهینه برای پروژه‌های باتری‌محور.

• کاربرد گسترده: مناسب برای ساعت‌های دیجیتال، شمارشگرها، نمایشگرهای دما، و سایر دستگاه‌های الکترونیکی.

• سازگاری: قابلیت اتصال آسان به میکروکنترلرهایی مانند Arduino، AVR، PIC و Raspberry Pi.

مزایا

1. وضوح و خوانایی بالا: رنگ قرمز روشن این نمایشگر، امکان خواندن اطلاعات را حتی در نور محیطی بالا فراهم می‌کند.

2. نصب آسان: طراحی استاندارد پین‌ها، اتصال به بردهای مختلف را ساده می‌کند.

3. دوام و پایداری: تکنولوژی LED استفاده‌شده در این محصول، عمر طولانی و مقاومت در برابر شرایط محیطی را تضمین می‌کند.

4. انعطاف‌پذیری در برنامه‌ریزی: امکان نمایش اعداد 0 تا 9 و برخی حروف خاص با ترکیب مناسب سگمنت‌ها.

کاربردها

نمایشگر سون سگمنت 13x19 میلی‌متری CA به دلیل ابعاد کوچک و کارایی بالا، در طیف گسترده‌ای از پروژه‌ها مورد استفاده قرار می‌گیرد:

• ساعت‌های دیجیتال: نمایش زمان با دقت و وضوح.

• شمارشگرهای الکترونیکی: مناسب برای پروژه‌های صنعتی و آزمایشگاهی.

• دستگاه‌های خانگی: مانند نمایشگرهای مایکروویو، ماشین لباسشویی و تهویه مطبوع.

• پروژه‌های آموزشی: ایده‌آل برای یادگیری مفاهیم پایه الکترونیک و برنامه‌نویسی میکروکنترلرها.

• نمایشگرهای دما و رطوبت: نمایش مقادیر عددی در سنسورهای محیطی.

مشخصات فنی

• ولتاژ کاری: 1.8 تا 2.2 ولت (برای هر سگمنت LED).

• جریان: 10 تا 20 میلی‌آمپر (بسته به روشنایی مورد نیاز).

• ابعاد نمایشگر: 19 میلی‌متر (ارتفاع) × 12.6 میلی‌متر (عرض).

• فاصله پین‌ها: 2.54 میلی‌متر (استاندارد برای اتصال به بردها).

• دمای کاری: -20 تا +70 درجه سانتی‌گراد.

• نوع سگمنت‌ها: 7 سگمنت (A, B, C, D, E, F, G) به علاوه یک نقطه اعشار (DP).

نحوه اتصال

برای استفاده از این نمایشگر، باید پین‌های سگمنت (A تا G و DP) به پین‌های خروجی میکروکنترلر متصل شوند. پین‌های مشترک (Common Anode) به منبع تغذیه مثبت (معمولاً 5 ولت یا 3.3 ولت با مقاومت محدودکننده جریان) متصل می‌شوند. برای جلوگیری از آسیب به LEDها، استفاده از مقاومت‌های سری (معمولاً 220 تا 330 اهم) برای هر سگمنت توصیه می‌شود.

سوالات متداول (FAQ)

1. تفاوت نمایشگر Common Anode (CA) و Common Cathode (CC) چیست؟
   در نمایشگر Common Anode، تمامی آندهای LEDها به یک پین مشترک متصل هستند و برای روشن کردن هر سگمنت، پین مربوطه به زمین (GND) متصل می‌شود. در مقابل، در نمایشگر Common Cathode، کاتدهای LEDها مشترک هستند و برای روشن کردن سگمنت‌ها، پین مربوطه به ولتاژ مثبت متصل می‌شود. انتخاب بین این دو بستگی به طراحی مدار و میکروکنترلر شما دارد.

2. آیا این نمایشگر برای پروژه‌های Arduino مناسب است؟
   بله، این نمایشگر کاملاً با Arduino و سایر میکروکنترلرها سازگار است. با استفاده از کتابخانه‌های موجود (مانند SevSeg برای Arduino)، می‌توانید به‌راحتی اعداد و حروف را روی نمایشگر نشان دهید.

3. چگونه می‌توان روشنایی نمایشگر را تنظیم کرد؟
   روشنایی نمایشگر را می‌توان با تنظیم جریان عبوری از LEDها کنترل کرد. این کار معمولاً با استفاده از مقاومت‌های سری با مقادیر مختلف یا از طریق مدولاسیون عرض پالس (PWM) در میکروکنترلر انجام می‌شود.

خرید از E366.ir

برای خرید نمایشگر سون سگمنت تک‌رقمی 13x19 میلی‌متری (CA) قرمز با کیفیت بالا و قیمت مناسب، به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی را با پشتیبانی فنی و ارسال سریع ارائه می‌دهد، که انتخابی مطمئن برای پروژه‌های شما خواهد بود.
