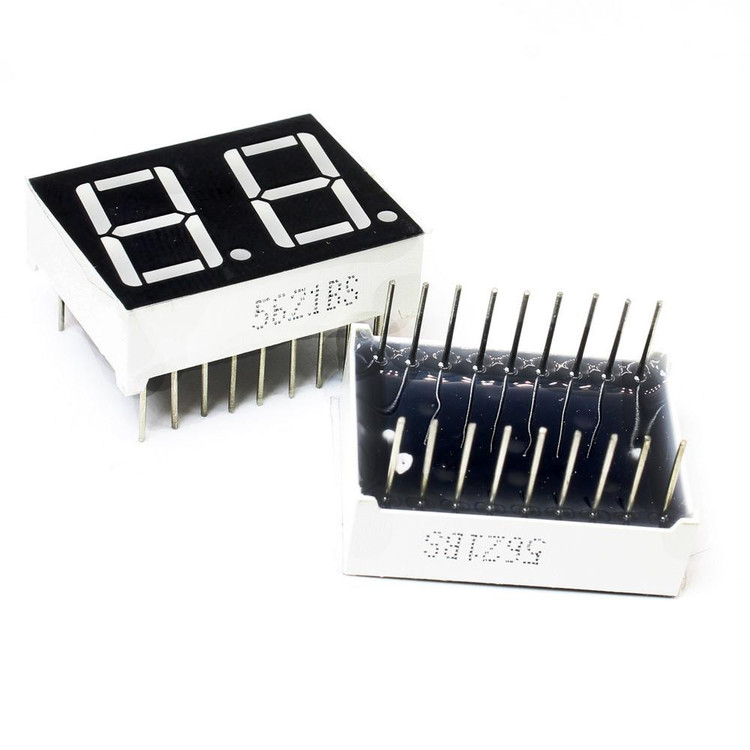

سون سگمنت آند دوبل قرمز CA 7 SEG 2 DIGIT 19X25 Red 18PIN

نمایشگر سون سگمنت دو رقمی 19x25 میلی‌متر قرمز با پیکربندی آند مشترک (CA) و 18 پین، یک راه‌حل ایده‌آل برای نمایش اطلاعات عددی در پروژه‌های الکترونیکی است. این نمایشگر با اندازه استاندارد 0.56 اینچ (14.2 میلی‌متر ارتفاع رقم) و رنگ قرمز روشن، برای کاربردهایی نظیر ساعت‌های دیجیتال، دستگاه‌های اندازه‌گیری، ماشین‌حساب‌ها و سایر تجهیزات الکترونیکی که نیاز به نمایش اعداد دارند، بسیار مناسب است. طراحی فشرده و عملکرد قابل اعتماد این محصول، آن را به انتخابی محبوب برای مهندسان، دانشجویان و علاقه‌مندان به الکترونیک تبدیل کرده است.

ویژگی‌های کلیدی

• نوع نمایشگر: سون سگمنت دو رقمی، آند مشترک (Common Anode)

• ابعاد: 19x25 میلی‌متر

• رنگ LED: قرمز روشن (AlGaAs روی بستر GaAs)

• تعداد پین‌ها: 18 پین

• ولتاژ کاری: 2.1 ولت (فوروارد)

• جریان کاری: حداکثر 20 میلی‌آمپر

• ارتفاع رقم: 0.56 اینچ (14.2 میلی‌متر)

• کاربردها: نمایش اعداد در ساعت‌های دیجیتال، کنتورهای الکترونیکی، ماشین‌حساب‌ها، لوازم خانگی و پروژه‌های DIY

• مزایا: دقت بالا، وضوح عالی، مصرف انرژی پایین، طول عمر بالا و قیمت اقتصادی

این نمایشگر با استفاده از فناوری LED، اطلاعات عددی را با وضوح و خوانایی بالا نمایش می‌دهد. پیکربندی آند مشترک به شما امکان می‌دهد تا با کنترل ساده‌تر مدار، اعداد 0 تا 99 را به راحتی نمایش دهید.

مزایا و کاربردها

نمایشگر سون سگمنت دو رقمی به دلیل طراحی ساده و کارآمد، در بسیاری از دستگاه‌های روزمره مانند اجاق‌های مایکروویو، ماشین‌های لباسشویی و سیستم‌های تهویه مطبوع استفاده می‌شود. این محصول به دلیل مصرف انرژی پایین و توانایی نمایش اعداد با روشنایی مناسب، گزینه‌ای مقرون‌به‌صرفه برای پروژه‌های حرفه‌ای و آماتور است. همچنین، با توجه به دوام بالای LEDها، این نمایشگر طول عمر طولانی دارد و در برابر استفاده مداوم مقاوم است.

کاربردهای رایج

• ساعت‌های دیجیتال: نمایش زمان با دقت و وضوح بالا

• کنتورهای الکترونیکی: نمایش مقادیر عددی مانند دما، ولتاژ یا جریان

• پروژه‌های آموزشی: مناسب برای یادگیری مفاهیم الکترونیک و برنامه‌نویسی میکروکنترلرها

• لوازم خانگی و صنعتی: نمایش اطلاعات در دستگاه‌های مختلف

• پروژه‌های DIY: ایده‌آل برای ساخت ابزارهای سفارشی و پروتوتایپ‌ها

مشخصات فنی

مشخصه	مقدار
نوع نمایشگر	سون سگمنت دو رقمی، آند مشترک (CA)
رنگ LED	قرمز
ابعاد	19x25 میلی‌متر
ارتفاع رقم	0.56 اینچ (14.2 میلی‌متر)
تعداد پین‌ها	18
ولتاژ فوروارد	2.1 ولت
جریان فوروارد	حداکثر 20 میلی‌آمپر
مواد LED	AlGaAs روی بستر GaAs
دمای کاری	-40 تا +85 درجه سانتی‌گراد

نحوه کار

نمایشگر سون سگمنت دو رقمی از 7 سگمنت LED برای هر رقم تشکیل شده است که به شکل مستطیلی چیده شده‌اند. هر سگمنت با روشن یا خاموش شدن، بخشی از یک عدد یا کاراکتر را تشکیل می‌دهد. در پیکربندی آند مشترک، تمام آندهای LEDها به یک پین مشترک متصل هستند و با اعمال ولتاژ مناسب به کاتدهای هر سگمنت، می‌توان عدد مورد نظر را نمایش داد. برای نمایش اعداد، باید سگمنت‌های مربوطه (a، b، c، d، e، f، g) به ترتیب مناسب روشن شوند. برای مثال، برای نمایش عدد 0، سگمنت‌های a، b، c، d، e و f باید روشن شوند.

پرسش‌های متداول (FAQ)

1. تفاوت بین نمایشگر آند مشترک (CA) و کاتد مشترک (CC) چیست؟

در نمایشگر آند مشترک (CA)، تمام آندهای LEDها به یک پین مشترک متصل هستند و برای روشن کردن سگمنت‌ها، کاتدها به زمین متصل می‌شوند. در نمایشگر کاتد مشترک (CC)، کاتدها به یک پین مشترک متصل هستند و آندها برای روشن شدن سگمنت‌ها به ولتاژ مثبت متصل می‌شوند. انتخاب بین این دو به طراحی مدار شما بستگی دارد.

2. چگونه می‌توان این نمایشگر را به میکروکنترلر متصل کرد؟

برای اتصال این نمایشگر به میکروکنترلر (مانند آردوینو)، باید پین‌های آند مشترک را به منبع تغذیه (معمولاً از طریق یک مقاومت محدودکننده جریان) و پین‌های کاتد را به پین‌های خروجی میکروکنترلر متصل کنید. با برنامه‌ریزی مناسب، می‌توانید سگمنت‌های مورد نظر را برای نمایش اعداد فعال کنید.

3. آیا این نمایشگر برای پروژه‌های فضای باز مناسب است؟

این نمایشگر برای استفاده در محیط‌های داخلی طراحی شده است، اما با محافظت مناسب در برابر رطوبت و گردوغبار، می‌تواند در پروژه‌های فضای باز نیز استفاده شود. با این حال، برای کاربردهای خارجی، باید به دمای کاری (-40 تا +85 درجه سانتی‌گراد) و شرایط محیطی توجه کنید.
