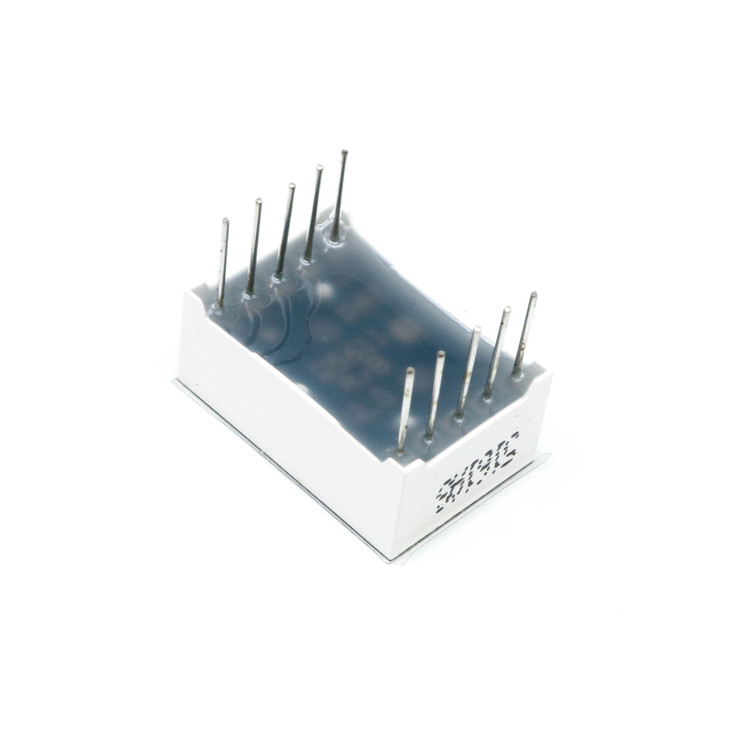

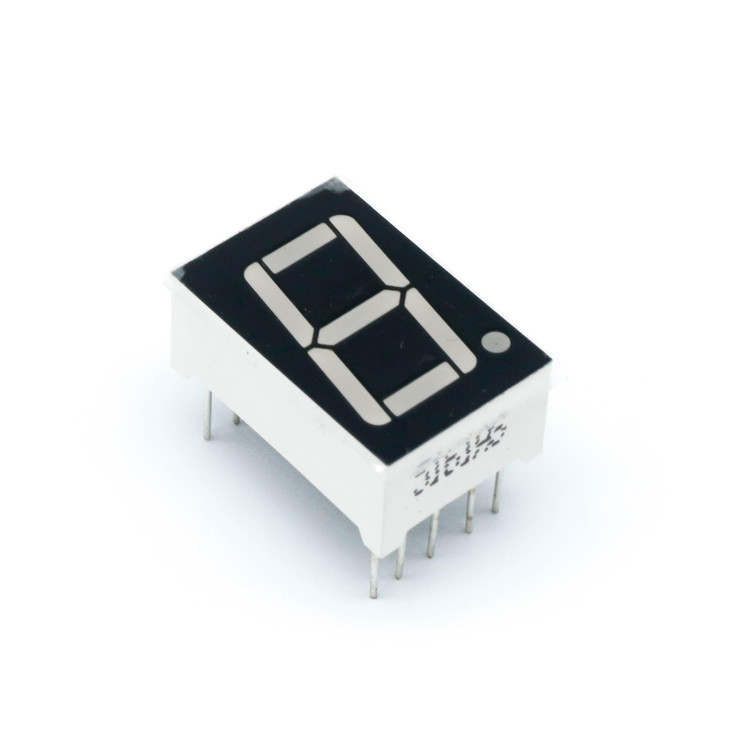

سون سگمنت کاتد تک قرمز CC 7 SEG 1 DIGIT 13X19 Red

نمایشگر سون سگمنت تک رقمی 13x19 میلی‌متری کاتد مشترک (CC) قرمز، یک نمایشگر LED با کیفیت بالا است که برای نمایش اعداد و برخی کاراکترهای خاص در پروژه‌های الکترونیکی طراحی شده است. این نمایشگر با ابعاد جمع‌وجور 13x19 میلی‌متر و رنگ قرمز درخشان، گزینه‌ای ایده‌آل برای کاربردهای متنوع از جمله ساعت‌های دیجیتال، دستگاه‌های اندازه‌گیری، پروژه‌های آردوینو، و تجهیزات صنعتی است. طراحی کاتد مشترک (Common Cathode) این محصول امکان کنترل ساده‌تر و مصرف انرژی بهینه را فراهم می‌کند، که آن را به انتخابی محبوب برای توسعه‌دهندگان و مهندسان تبدیل کرده است.

ویژگی‌های کلیدی

• نوع نمایشگر: سون سگمنت تک رقمی، کاتد مشترک (CC)

• ابعاد: 13x19 میلی‌متر

• رنگ LED: قرمز درخشان (AlGaAs on GaAs substrate)

• ولتاژ کاری: 1.8 تا 2.2 ولت (معمولاً 2 ولت برای رنگ قرمز)

• جریان کاری: 15-20 میلی‌آمپر (حداکثر 100 میلی‌آمپر در حالت پالسی)

• تعداد پین‌ها: 10 پین

• کاربردها: مناسب برای نمایش اعداد 0 تا 9 و برخی حروف محدود

• مزایا:

  • روشنایی بالا و وضوح عالی

  • مصرف انرژی پایین

  • طراحی جمع‌وجور و مناسب برای پروژه‌های کوچک

  • سازگاری با میکروکنترلرها مانند آردوینو و رزبری پای

  • دوام و طول عمر بالا

کاربردها

نمایشگر سون سگمنت تک رقمی 13x19 میلی‌متری به دلیل طراحی ساده و عملکرد قابل اعتماد، در طیف وسیعی از پروژه‌ها و دستگاه‌ها مورد استفاده قرار می‌گیرد:

• ساعت‌های دیجیتال: نمایش زمان با دقت و وضوح بالا

• دستگاه‌های شمارشگر: مانند شمارشگرهای صنعتی یا پروژه‌های DIY

• پروژه‌های آموزشی: ایده‌آل برای یادگیری برنامه‌نویسی و کار با میکروکنترلرها

• نمایشگرهای اطلاعاتی: مانند نمایش دما، ولتاژ، یا سایر داده‌های عددی

• تجهیزات خانگی و صنعتی: مانند مایکروویو، ماشین لباسشویی، یا پنل‌های کنترلی

مشخصات فنی

• پیکربندی پین‌ها: شامل 7 پین برای سگمنت‌ها (a تا g) و 1 پین برای نقطه اعشار (DP)، به همراه 2 پین کاتد مشترک

• روشنایی: قابل تنظیم با استفاده از مقاومت محدودکننده جریان (توصیه‌شده: 150 اهم برای ولتاژ 5 ولت)

• زاویه دید: بهینه برای مشاهده مستقیم

• دمای کاری: -20 تا +70 درجه سانتی‌گراد

• سازگاری: قابل اتصال به مدارهای دیجیتال و آنالوگ با استفاده از درایورهایی مانند 74LS48 یا MAX7219

مزایای رقابتی

این نمایشگر به دلیل اندازه کوچک، روشنایی بالا، و مصرف انرژی کم، گزینه‌ای مقرون‌به‌صرفه برای پروژه‌های حرفه‌ای و آماتور است. استفاده از فناوری LED با کیفیت بالا (AlGaAs) تضمین‌کننده دوام و عملکرد پایدار در طولانی‌مدت است. همچنین، پیکربندی کاتد مشترک امکان اتصال آسان به میکروکنترلرها و کاهش تعداد پین‌های مورد نیاز را فراهم می‌کند.

سوالات متداول (FAQ)

1. تفاوت نمایشگر کاتد مشترک (CC) و آند مشترک (CA) چیست؟

در نمایشگر کاتد مشترک (CC)، کاتد تمام سگمنت‌های LED به یک پین مشترک متصل است و برای روشن کردن هر سگمنت، باید به آند آن سیگنال "HIGH" (منطق 1) اعمال شود. در مقابل، در نمایشگر آند مشترک (CA)، آند تمام سگمنت‌ها به هم متصل است و برای روشن کردن سگمنت‌ها، کاتد آن‌ها به سیگنال "LOW" (منطق 0) نیاز دارد. نمایشگر CC معمولاً با درایورهای استاندارد مانند 74LS48 سازگارتر است.

2. چگونه می‌توان روشنایی این نمایشگر را تنظیم کرد؟

برای تنظیم روشنایی، باید یک مقاومت محدودکننده جریان (معمولاً 150 تا 220 اهم برای ولتاژ 5 ولت) در مسیر آند هر سگمنت قرار دهید. همچنین، می‌توانید از مدولاسیون عرض پالس (PWM) برای کنترل دقیق‌تر روشنایی استفاده کنید.

3. آیا این نمایشگر برای پروژه‌های آردوینو مناسب است؟

بله، این نمایشگر به دلیل ولتاژ و جریان کاری پایین و سازگاری با میکروکنترلرها، گزینه‌ای عالی برای پروژه‌های آردوینو است. با استفاده از کتابخانه‌های موجود یا درایورهایی مانند MAX7219، می‌توانید به راحتی آن را کنترل کنید.

چرا این محصول را انتخاب کنید؟

نمایشگر سون سگمنت تک رقمی 13x19 میلی‌متری کاتد مشترک قرمز، ترکیبی از عملکرد بالا، طراحی ساده، و قیمت مناسب را ارائه می‌دهد. این محصول برای هر کسی که به دنبال یک راه‌حل قابل اعتماد برای نمایش اطلاعات عددی در پروژه‌های الکترونیکی است، انتخابی ایده‌آل است.
