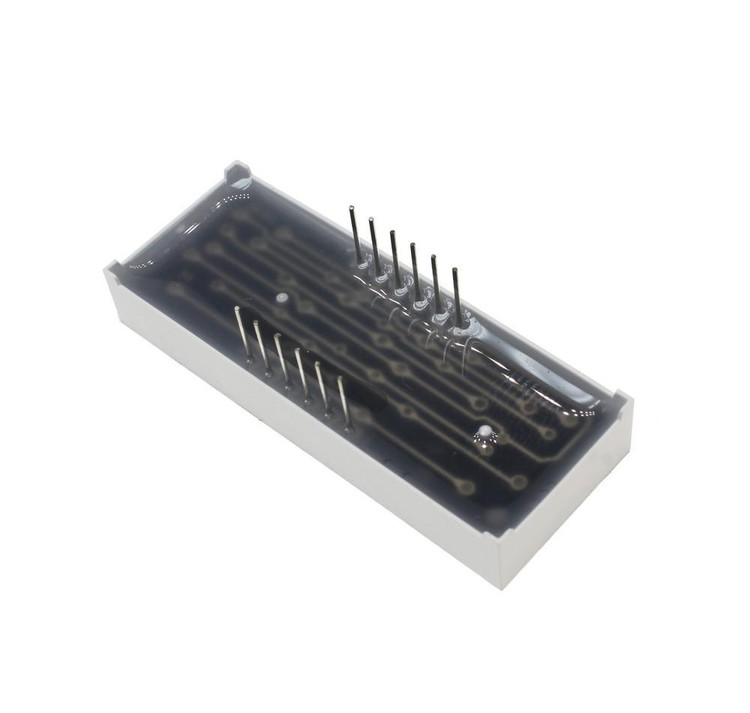

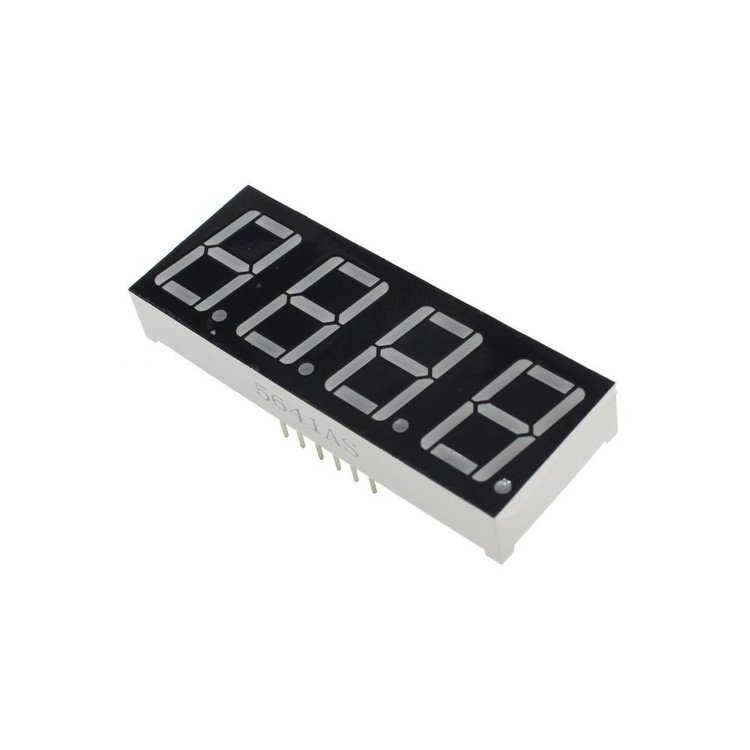

سون سگمنت کاتد چهارتایی قرمز CC 7 SEG 4 DIGIT 19X51 Red

نمایشگر سون سگمنت 4 رقمی کاتد مشترک (CC 7-SEG 4-DIGIT 19X51 R) یک نمایشگر LED با کیفیت بالا و کارآمد است که برای نمایش اعداد و برخی کاراکترهای خاص در پروژه‌های الکترونیکی طراحی شده است. این نمایشگر با ابعاد 19×51 میلی‌متر و رنگ قرمز درخشان، گزینه‌ای ایده‌آل برای کاربردهایی است که نیاز به نمایش اطلاعات عددی با وضوح بالا دارند. این محصول به دلیل مصرف انرژی پایین، دوام بالا و روشنایی مناسب، در دستگاه‌های مختلف از جمله ساعت‌های دیجیتال، شمارشگرها، تجهیزات صنعتی و پروژه‌های رباتیک بسیار محبوب است.

این نمایشگر از نوع کاتد مشترک (Common Cathode) است، به این معنا که تمام کاتدهای LEDهای داخلی به یک پین مشترک متصل هستند که باید به زمین (GND) متصل شود، در حالی که پین‌های آند برای روشن کردن سگمنت‌های خاص به ولتاژ مثبت (معمولاً 5 ولت) متصل می‌شوند. این ویژگی باعث می‌شود که این نمایشگر به راحتی با میکروکنترلرهایی مانند Arduino، AVR، PIC و STM32 سازگار باشد.

ویژگی‌های کلیدی

• ابعاد: 19×51 میلی‌متر، مناسب برای نصب در فضاهای محدود.

• رنگ LED: قرمز درخشان (AlGaAs روی بستر GaAs) برای خوانایی بالا حتی در شرایط نوری مختلف.

• تعداد ارقام: 4 رقم، با قابلیت نمایش اعداد 0 تا 9999.

• تعداد پین‌ها: 12 پین (8 پین برای سگمنت‌ها و 4 پین برای انتخاب هر رقم).

• نوع پیکربندی: کاتد مشترک (CC)، مناسب برای مدارهای ساده و پیچیده.

• مصرف انرژی پایین: بهینه برای پروژه‌های باتری‌محور.

• پشتیبانی از مالتی‌پلکسینگ: امکان کنترل پویا برای نمایش اعداد مختلف روی هر رقم.

• کاربرد گسترده: مناسب برای ساعت‌های دیجیتال، دماسنج‌ها، شمارشگرها، پنل‌های صنعتی و پروژه‌های DIY.

کاربردها

نمایشگر سون سگمنت 4 رقمی کاتد مشترک به دلیل طراحی ساده و عملکرد قابل اعتماد، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

• دستگاه‌های خانگی: مانند مایکروویو، ماشین لباسشویی و کولرهای گازی برای نمایش زمان یا دما.

• پروژه‌های رباتیک و DIY: برای نمایش مقادیر عددی مانند سرعت، فاصله یا شمارش در پروژه‌های Arduino و Raspberry Pi.

• تجهیزات صنعتی: نمایشگرهای شمارشگر، تایمرها یا نمایش ولتاژ/جریان در منابع تغذیه.

• آموزش الکترونیک: ابزاری عالی برای یادگیری مفاهیم پایه الکترونیک و برنامه‌نویسی میکروکنترلرها.

مزایا

• وضوح بالا: رنگ قرمز درخشان و طراحی واضح، خواندن اعداد را حتی از فاصله دور آسان می‌کند.

• نصب آسان: با پکیج Through-hole، این نمایشگر به راحتی روی بردهای استاندارد لحیم می‌شود.

• سازگاری با ICهای درایور: قابلیت اتصال به آی‌سی‌های درایور مانند MAX7219 یا TM1637 برای کاهش تعداد پین‌های مورد نیاز میکروکنترلر.

• دوام و پایداری: ساختار محکم و مقاوم در برابر شرایط محیطی مختلف.

مشخصات فنی

• نام کارخانه‌ای: CL5641AH

• نوع بسته‌بندی: Through-hole

• جریان کاری: 10 میلی‌آمپر (معمولی)

• ولتاژ کاری: 1.8 تا 2.2 ولت برای هر سگمنت

• روشنایی: بالا، مناسب برای محیط‌های داخلی و خارجی

• دمای کاری: -20 تا +70 درجه سانتی‌گراد

• تعداد در بسته: 56 عدد (در بسته‌بندی صنعتی)

نحوه استفاده

برای استفاده از این نمایشگر، باید پین کاتد مشترک (معمولاً پین‌های D1 تا D4 برای هر رقم) را به زمین متصل کنید و پین‌های آند (سگمنت‌های A تا G و DP) را از طریق مقاومت‌های محدود کننده جریان (معمولاً 220 تا 330 اهم) به خروجی‌های میکروکنترلر یا آی‌سی درایور متصل کنید. برای کاهش مصرف پین‌های میکروکنترلر، توصیه می‌شود از تکنیک مالتی‌پلکسینگ استفاده کنید یا از آی‌سی‌های درایور مانند MAX7219 بهره ببرید که با پروتکل SPI ارتباط برقرار می‌کنند.

سوالات متداول (FAQ)

1. تفاوت نمایشگر کاتد مشترک (CC) و آند مشترک (CA) چیست؟

در نمایشگر کاتد مشترک (CC)، تمام کاتدهای LEDها به یک پین مشترک متصل هستند که باید به زمین وصل شود، در حالی که در نمایشگر آند مشترک (CA)، آندهای LEDها به یک پین مشترک متصل هستند که به ولتاژ مثبت (Vcc) متصل می‌شود. این تفاوت در طراحی مدار و برنامه‌نویسی برای کنترل نمایشگر تأثیر می‌گذارد. نمایشگر CC 7-SEG 4-DIGIT 19X51 R از نوع کاتد مشترک است و برای مدارهایی مناسب است که پین‌های آند را با ولتاژ مثبت کنترل می‌کنند.

2. آیا این نمایشگر نیاز به مقاومت محدود کننده جریان دارد؟

بله، برای جلوگیری از آسیب به LEDها، باید از مقاومت‌های محدود کننده جریان (معمولاً 220 تا 330 اهم) برای هر پین آند (سگمنت‌ها) استفاده کنید. این مقاومت‌ها جریان عبوری از LEDها را محدود کرده و از سوختن آنها جلوگیری می‌کنند. در صورت استفاده از آی‌سی درایور مانند MAX7219، این آی‌سی به طور خودکار جریان را مدیریت می‌کند.

3. چگونه می‌توان این نمایشگر را با Arduino کنترل کرد؟

برای کنترل این نمایشگر با Arduino، می‌توانید پین‌های سگمنت (A تا G و DP) را به پین‌های دیجیتال Arduino متصل کنید و پین‌های کاتد مشترک (D1 تا D4) را برای انتخاب هر رقم کنترل کنید. با استفاده از تکنیک مالتی‌پلکسینگ و کتابخانه‌های Arduino مانند SevSeg یا LedControl، می‌توانید اعداد را به راحتی نمایش دهید. همچنین، استفاده از آی‌سی‌هایی مانند TM1637 یا MAX7219 تعداد پین‌های مورد نیاز را کاهش می‌دهد.
