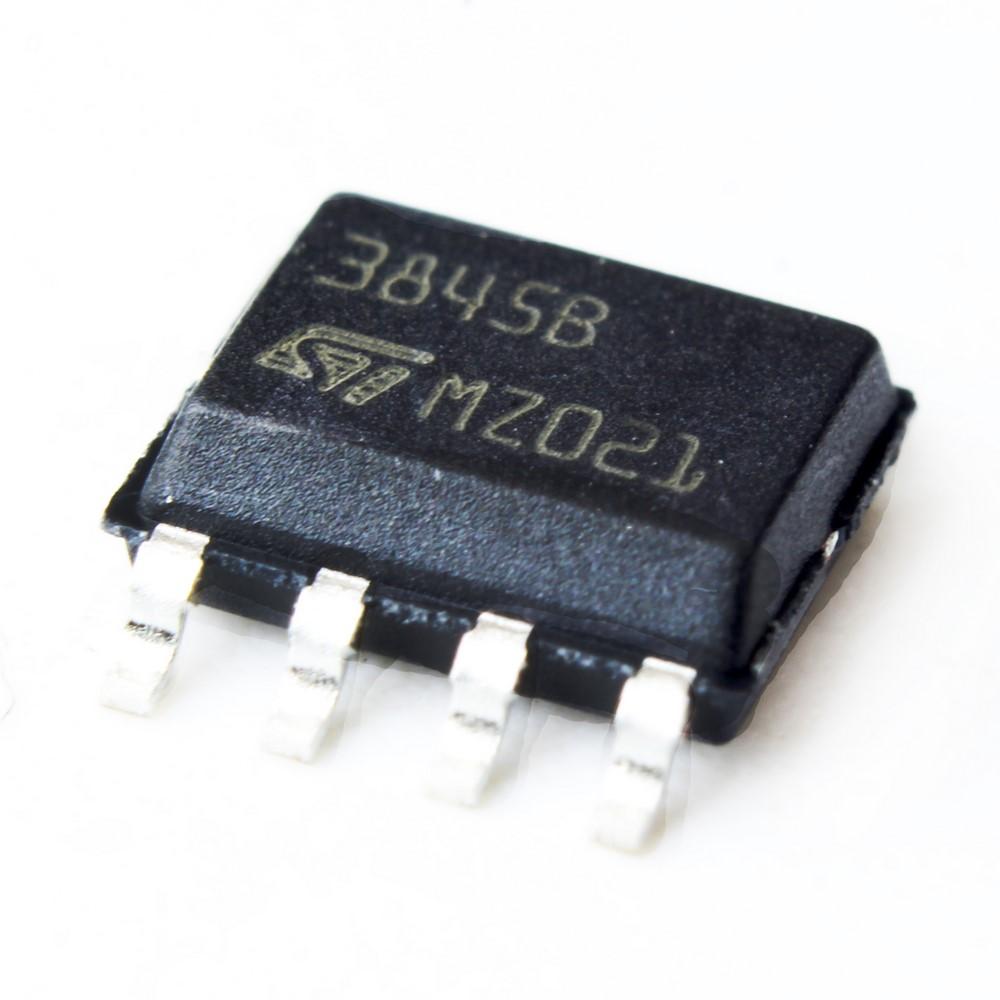

آیسی UC3845BD1 ST BRAND
UC3845BD1 ST BRAND
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: آیسی UC3845BD1 ST BRAND
نام کارخانهای: UC3845BD1 (ST BRAND)
حداکثر فرکانس 500 کیلو هرتز
جریان خروجی 1 آمپر
ولتاژ خروجی 5.10 ولت
تعداد خروجی 1 خروجی
حداکثر چرخه کار 50 درصد
ولتاژ خروجی 4.90 ولت
توپولوژی Boost, Flyback
نوع نصب روی برد SMD/SMT
کمترین ولتاژ تغذیه 7.6 ولت
بیشترین ولتاژ تغذیه 30 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +150 درجه سانتیگراد
تعداد در بسته: 2500 عدد
برند: STMicroelectronics
پکیج: SO-8 (SOP-8)
بستهبندی: Tape & Reel
عنوان گروه: Switching Controllers
توضیحات: Current Mode PWM Controller High Performance Current Mode PWM Controller
Maximum Frequency 500 kHz
Output Current 1 A
Output Voltage (Max) 5.10 V
Number of Output 1 Output
Duty Cycle - Max 50 %
Output Voltage (Min) 4.90 V
Topology Boost, Flyback
Mounting Style SMD/SMT
Supply Voltage (Min) 7.6 V
Supply Voltage (Max) 30 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +150 C°
Brand STMicroelectronics
Package SO-8 (SOP-8)
نقد و بررسی
آیسی UC3845BD1 از برند معتبر STMicroelectronics یک کنترلکننده PWM (مدولاسیون پهنای پالس) با حالت جریان (Current Mode) است که برای کاربردهای متنوع در منابع تغذیه سوئیچینگ (SMPS) طراحی شده است. این تراشه با عملکرد بالا، قابلیت اطمینان و انعطافپذیری، گزینهای ایدهآل برای طراحی مدارات الکترونیکی پیشرفته، بهویژه در تجهیزات جوشکاری، اینورترها، شارژرها و سیستمهای مدیریت توان است.
ویژگیهای کلیدی UC3845BD1
-
نوع کنترلکننده: کنترلکننده PWM در حالت جریان (Current Mode PWM Controller)
-
فرکانس کاری: تا 500 کیلوهرتز، مناسب برای کاربردهای با فرکانس بالا
-
جریان خروجی: توانایی ارائه جریان خروجی تا 1 آمپر
-
ولتاژ تغذیه: محدوده وسیع 11 تا 30 ولت
-
پکیج: SOIC-8 (SMD)، مناسب برای طراحیهای فشرده و مدرن
-
دمای کاری: 0 تا 70 درجه سانتیگراد، مناسب برای شرایط صنعتی
-
ویژگیهای حفاظتی: شامل حفاظت در برابر اضافهجریان و ولتاژ پایین (UVLO)
-
کاربردها: منابع تغذیه سوئیچینگ، درایورهای LED، اینورترها، و دستگاههای جوش
این آیسی با طراحی بهینه و مصرف توان پایین، عملکردی پایدار و قابل اعتماد را در سیستمهای الکترونیکی ارائه میدهد. پکیج SMD آن امکان استفاده در بردهای با چگالی بالا را فراهم میکند و با استانداردهای RoHS سازگار است.
مزایای استفاده از UC3845BD1
-
کارایی بالا: بهینهسازی مصرف انرژی و افزایش راندمان در منابع تغذیه.
-
انعطافپذیری طراحی: قابلیت تنظیم فرکانس و Duty Cycle تا 50% برای سازگاری با نیازهای مختلف.
-
قابلیت اطمینان: تولید شده توسط STMicroelectronics، برندی با سابقه درخشان در تولید قطعات الکترونیکی.
-
اندازه compact: پکیج SOIC-8 برای کاربردهای با فضای محدود ایدهآل است.
کاربردهای عملی
آیسی UC3845BD1 به دلیل ویژگیهای منحصربهفردش در صنایع مختلفی مورد استفاده قرار میگیرد:
-
منابع تغذیه سوئیچینگ (SMPS): برای طراحی منابع تغذیه با راندمان بالا در دستگاههای الکترونیکی.
-
تجهیزات جوشکاری: بهعنوان درایور PWM در دستگاههای جوش اینورتر.
-
شارژرهای باتری: برای مدیریت توان در شارژرهای باتریهای لیتیومی و سرب-اسید.
-
سیستمهای روشنایی LED: بهعنوان درایور جریان ثابت برای لامپهای LED.
سوالات متداول (FAQ)
1. آیسی UC3845BD1 برای چه نوع کاربردهایی مناسب است؟
این آیسی برای طراحی منابع تغذیه سوئیچینگ، درایورهای LED، اینورترها و دستگاههای جوش با فرکانس بالا (تا 500 کیلوهرتز) مناسب است. همچنین در سیستمهایی که نیاز به کنترل دقیق جریان و ولتاژ دارند، عملکرد عالی ارائه میدهد.
2. تفاوت UC3845BD1 با مدلهای مشابه مانند UC3845D چیست؟
UC3845BD1 نسخهای با پکیج SOIC-8 (SMD) است که برای طراحیهای فشرده مناسبتر است. تفاوت اصلی با مدلهای دیگر مانند UC3845D ممکن است در پکیج یا جزئیات مشخصات فنی باشد، اما عملکرد کلی مشابه است. برای اطلاعات دقیقتر، دیتاشیت محصول را بررسی کنید.
3. آیا UC3845BD1 با استانداردهای زیستمحیطی سازگار است؟
بله، این آیسی با استاندارد RoHS سازگار است و فاقد مواد مضر (No SVHC) میباشد، که آن را برای استفاده در محصولات سازگار با محیط زیست مناسب میکند.
خرید UC3845BD1
برای تهیه آیسی UC3845BD1 اورجینال با کیفیت تضمینشده، پیشنهاد میکنیم به وبسایت E366.ir مراجعه کنید. این فروشگاه آنلاین قطعات الکترونیکی معتبر، محصولاتی با اصالت و پشتیبانی فنی مناسب ارائه میدهد. با خرید از E366.ir، از خدمات سریع و مطمئن بهرهمند شوید.
