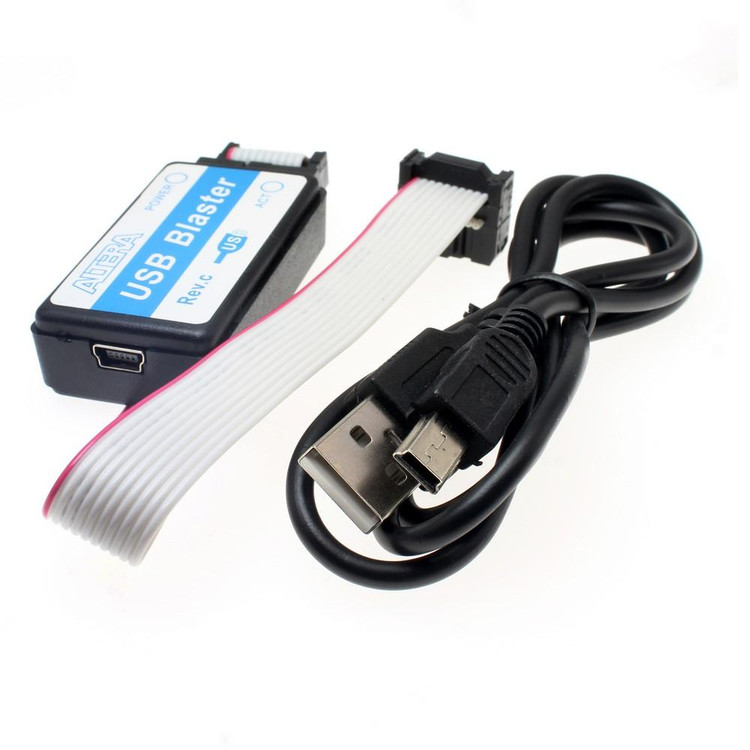

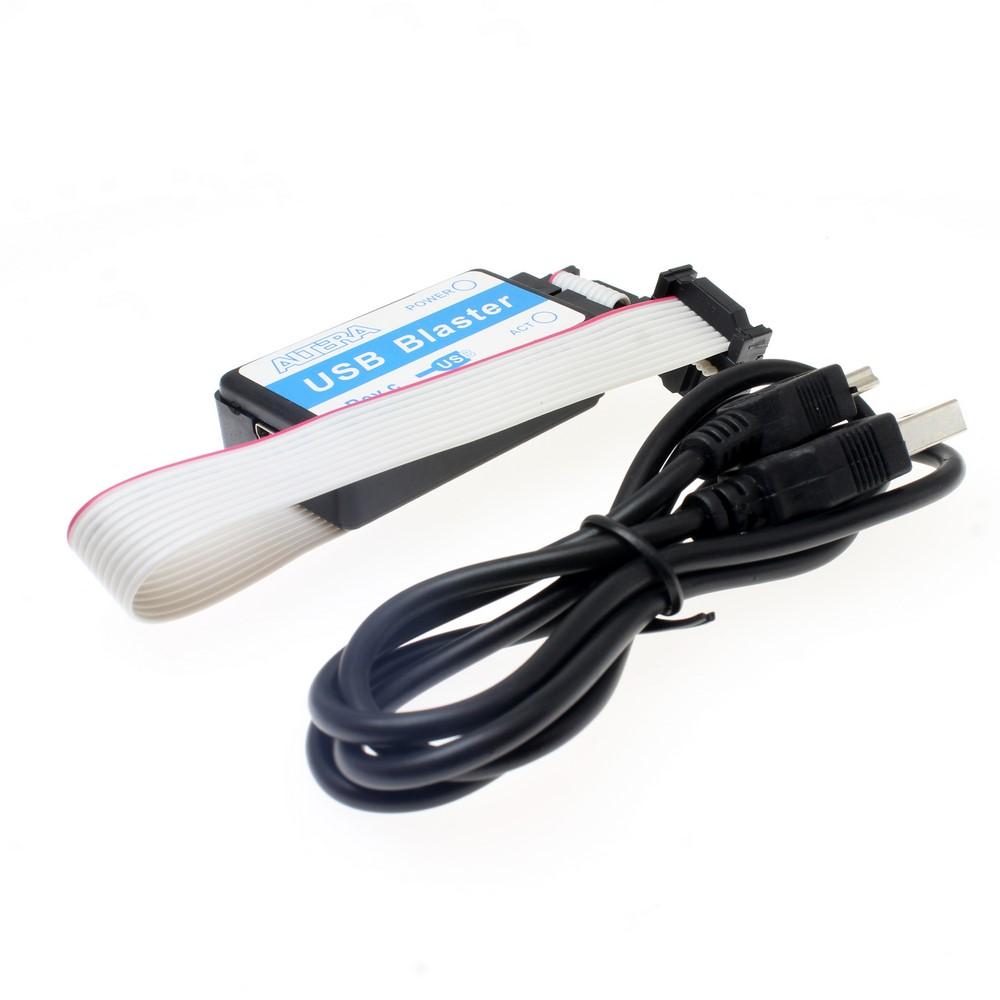

پروگرامر USB BLASTER REV.C
پشتیبانی گسترده از دستگاهها
FPGA CPLD
برنامهریزی
JTAG AS (Active Serial) PS (Passive Serial)
ولتاژ
1.0V تا 5.5V
نام قطعه: USB-BLASTER REV.C
نام کارخانهای: USB-BLASTER REV.C
کارکرد Download Cable
انواع رابطها USB
نوع FPGA Download Cable
برند: Intel Corporation
پکیج: Programmer
نوع قطعه: کپی

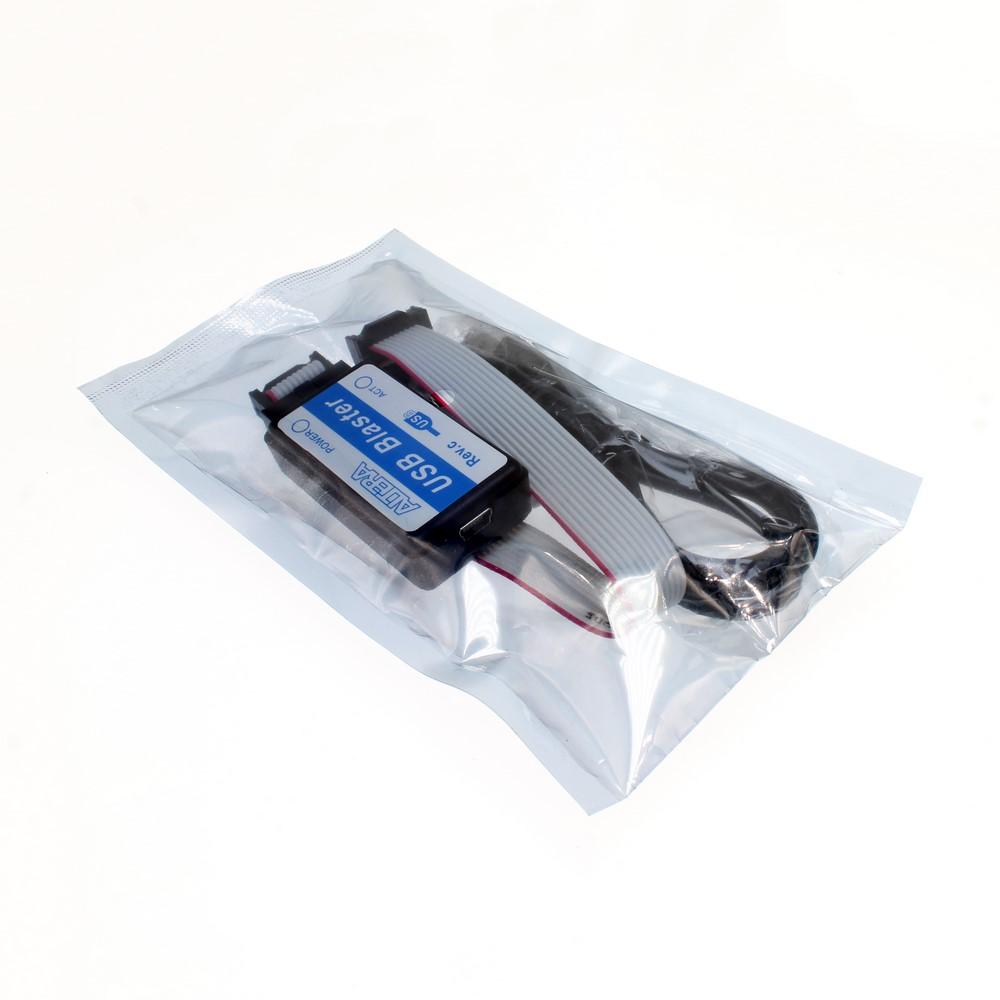

بستهبندی: Bag
عنوان گروه: Programmers/ Debuggers/ Jtag Tools
دیتاشیت: USB-BLASTER REV.C
توضیحات: PROGRAMMER USB FOR FPGA&CPLD Programmer USB For CPLD,FPGA ALTERA
Function Download Cable
Interface Type USB
Type FPGA Download Cable
Brand Intel Corporation
Package Programmer
USB Blaster Rev.C یک ابزار پیشرفته و حرفهای برای برنامهریزی و دیباگ دستگاههای FPGA و CPLD شرکت اینتل (Altera سابق) است که به دلیل کارایی بالا، سازگاری گسترده و سهولت استفاده، یکی از محبوبترین انتخابها در میان مهندسان الکترونیک و توسعهدهندگان سیستمهای نهفته به شمار میرود. این کابل دانلود، با بهرهگیری از رابط USB و پشتیبانی از پروتکلهای مختلف برنامهریزی، به شما امکان میدهد تا به سرعت و با دقت بالا دادههای پیکربندی را به FPGA منتقل کنید یا سیستمهای خود را در مرحله تولید برنامهریزی کنید.
ویژگیهای کلیدی USB Blaster Rev.C
-
پشتیبانی گسترده از دستگاهها
USB Blaster Rev.C با طیف وسیعی از محصولات اینتل سازگار است، از جمله:-
FPGA: سریهای Stratix، Cyclone، Arria، Apex و Flex
-
CPLD: سریهای MAX 3000A، MAX 7000، MAX 9000 و MAX II
-
دستگاههای پیکربندی سریال فعال: EPCS1، EPCS4، EPCS16، EPCS64 و دستگاههای پیکربندی پیشرفته مانند EPC1 و EPC4
-
-
پشتیبانی از چندین حالت برنامهریزی
این ابزار از سه حالت برنامهریزی اصلی پشتیبانی میکند:-
JTAG: برای برنامهریزی و دیباگ مستقیم FPGA و CPLD
-
AS (Active Serial): برای برنامهریزی دستگاههای پیکربندی سریال
-
PS (Passive Serial): برای انتقال دادههای پیکربندی به FPGA
-
-
سرعت بالا و عملکرد بهینه
USB Blaster Rev.C تا 6 برابر سریعتر از دانگلهای موازی سنتی مانند ByteBlaster II است، که این ویژگی زمان برنامهریزی را به طور قابل توجهی کاهش میدهد. این ابزار با رابط USB Full-Speed (12 مگابیت بر ثانیه) عمل میکند و از پایداری بالایی در انتقال داده برخوردار است. -
پشتیبانی از ولتاژهای متنوع
این کابل از ولتاژهای هدف 1.0V تا 5.5V پشتیبانی میکند، که آن را با اکثر بردهای FPGA و CPLD سازگار میسازد. این ویژگی امکان استفاده در پروژههای متنوع با نیازهای ولتاژ مختلف را فراهم میکند. -
پشتیبانی از ابزارهای نرمافزاری پیشرفته
USB Blaster Rev.C به طور کامل با نرمافزار Quartus Prime اینتل سازگار است و از قابلیتهایی مانند SignalTap II Logic Analyzer برای تحلیل منطقی و NIOS II برای دیباگ هستههای نرمافزاری تعبیهشده پشتیبانی میکند. این ابزار امکان دیباگ در لحظه و تحلیل دقیق سیستم را فراهم میکند. -
طراحی مقاوم و کاربرپسند
-
مجهز به کابل USB با فیوز خود-ترمیم 500 میلیآمپری برای محافظت در برابر جریان اضافی
-
دارای نشانگرهای LED برای نمایش وضعیت تغذیه و فعالیت
-

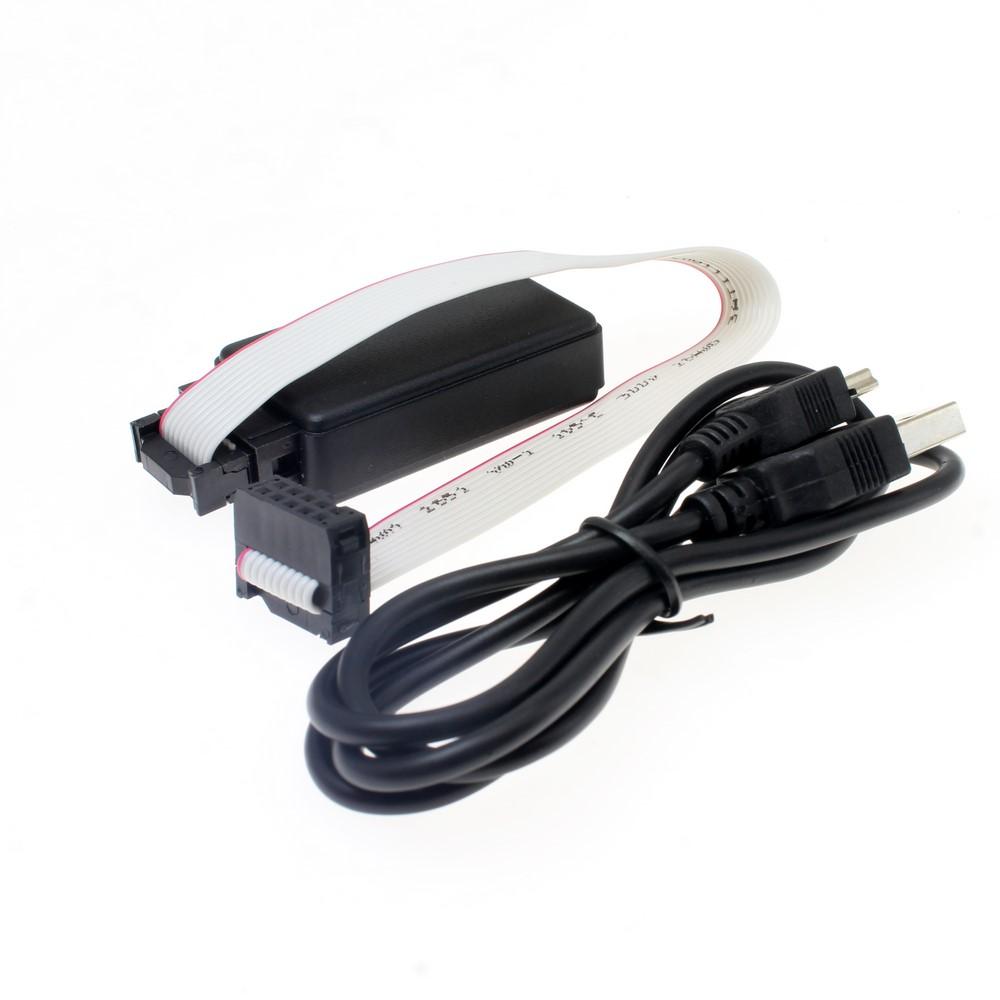

ابعاد جمعوجور (5.5 × 2.8 × 1.5 سانتیمتر) و کابل JTAG با طول 15 سانتیمتر برای اتصال آسان
-
کابل USB با طول 150 سانتیمتر برای انعطافپذیری در استفاده
-
-
سازگاری با سیستمعاملهای مدرن
این ابزار با سیستمعاملهای ویندوز (از جمله ویندوز 10 نسخه 64 بیتی) و لینوکس سازگار است، البته در برخی موارد نیاز به نصب درایورهای خاص از مسیر نصب Quartus Prime دارد.
مزایای استفاده از USB Blaster Rev.C
-
انعطافپذیری: سازگاری با انواع دستگاههای اینتل و حالتهای برنامهریزی مختلف، این ابزار را به یک راهحل همهکاره تبدیل کرده است.
-
سرعت و کارایی: انتقال سریع دادهها و کاهش زمان برنامهریزی، بهرهوری پروژههای شما را افزایش میدهد.
-
قابلیت اطمینان: طراحی با کیفیت و استفاده از قطعات مقاوم مانند تراشههای FTDI و CPLD، دوام و پایداری طولانیمدت را تضمین میکند.
-
سهولت استفاده: رابط کاربری ساده و امکان اتصال سریع از طریق USB، حتی برای کاربران مبتدی نیز مناسب است.
کاربردها
USB Blaster Rev.C در طیف گستردهای از کاربردها مورد استفاده قرار میگیرد:
-
توسعه و پروتوتایپینگ: ایدهآل برای دانلود تکراری دادههای پیکربندی در مراحل طراحی و آزمایش FPGA.
-
تولید انبوه: مناسب برای برنامهریزی دستگاهها در خط تولید.
-
دیباگ و تحلیل: استفاده در کنار ابزارهایی مانند SignalTap II برای تحلیل منطقی و دیباگ سیستمهای پیچیده.
-
آموزش و پژوهش: ابزاری ضروری برای دانشجویان و محققان در آزمایشگاههای الکترونیک و طراحی سیستمهای دیجیتال.
سوالات متداول (FAQ)
-
آیا USB Blaster Rev.C با تمام دستگاههای FPGA اینتل سازگار است؟
بله، این ابزار با تمامی دستگاههای FPGA و CPLD اینتل، از جمله سریهای Stratix، Cyclone، Arria، MAX و دستگاههای پیکربندی سریال مانند EPCS1، EPCS4، EPCS16 و EPCS64 سازگار است. با این حال، برای اطمینان از عملکرد صحیح، باید ولتاژ JTAG برد هدف در محدوده 1.0V تا 5.5V باشد. -
چگونه میتوانم درایور USB Blaster Rev.C را در ویندوز 10 نصب کنم؟
برای نصب درایور، کابل را به کامپیوتر متصل کنید، سپس در Device Manager، روی دستگاه ناشناخته (Unknown Device) راستکلیک کرده و گزینه Update Driver Software را انتخاب کنید. مسیر درایورها را به <Path to Quartus Prime installation>\drivers\usb-blaster تنظیم کنید و نصب را ادامه دهید. در صورت بروز مشکل با امضای درایور، میتوانید گزینه Disable Driver Signature Enforcement را در بوت ویندوز فعال کنید. -
آیا این ابزار در لینوکس قابل استفاده است؟
بله، USB Blaster Rev.C در لینوکس پشتیبانی میشود، اما ممکن است نیاز به نصب کتابخانههای اضافی مانند libudev0 داشته باشید. همچنین، اجرای دستی jtagd با گزینههایی مانند --debug میتواند به رفع مشکلات احتمالی کمک کند.
