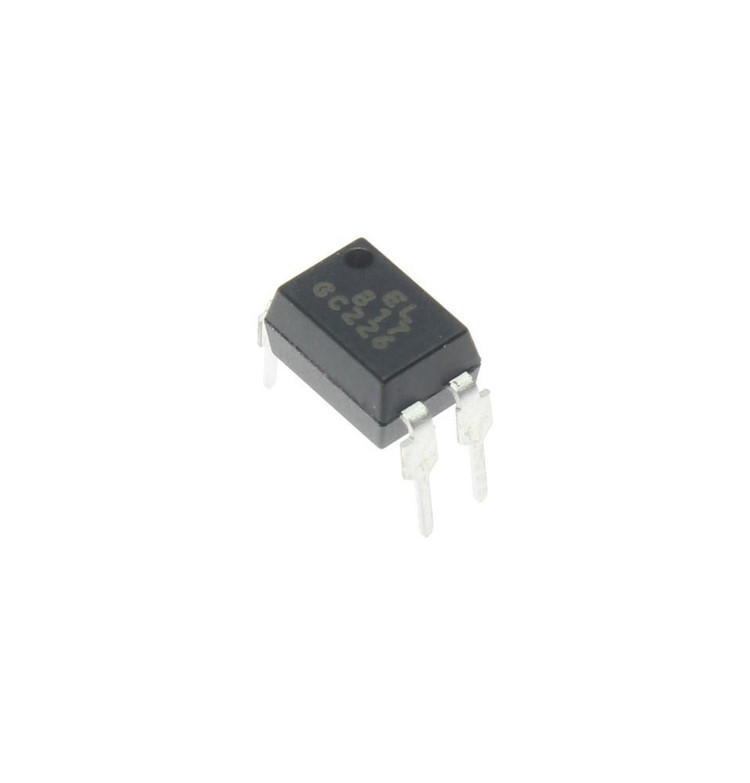

اپتوکوپلر تک 4پین EL817C
EL817C
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: اپتوکوپلر تک 4پین EL817C
نام کارخانهای: EL817C
تعداد کانال 1 کانال
جریان 20 میلی آمپر
جریان کلکتور 50 میلی آمپر
ولتاژ معکوس 6 ولت
ولتاژ کلکتور-امیتر 35 ولت
نوع خروجی NPN Phototransistor
ولتاژ جداسازی 5 کیلو ولت
ولتاژ مستقیم 1.4 ولت
نسبت انتقال فعلی 400 درصد
نوع نصب روی برد Through Hole
حداقل دمای عملیاتی -55 درجه سانتیگراد
حداکثر دمای عملیاتی 110 درجه سانتیگراد
تعداد در بسته: 100 عدد
برند: Everlight Electronics

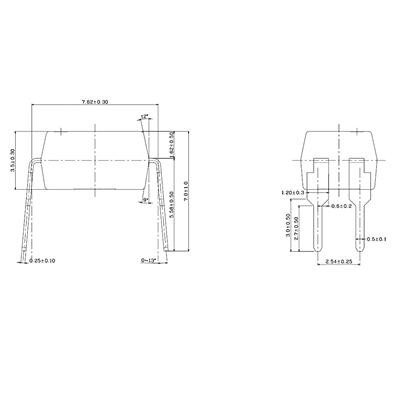

پکیج: DIP-4
بستهبندی: Tube
حداقل: 2 عدد
عنوان گروه: Transistor Output Optocouplers
دیتاشیت: EL817C
توضیحات: اپتوترانزیستور تک Single Channel phototransistor Photocoupler , Isolation voltage:Viso=5000 V rms , 4PIN
Number of Channels 1 Channel
Forward Current (If) 20 mA
DC Collector Current 50 mA
Reverse Voltage (Vrrm) 6 V
Collector Emitter Voltage (VCEO) 35 V
Output Type NPN Phototransistor
Isolation Voltage 5 kVrms
Forward Voltage (Vf) 1.4 V
Current Transfer Ratio (Min) 400 %
Mounting Style Through Hole
Minimum Operating Temperature -55 C°
Maximum Operating Temperature 110 C°
Brand Everlight Electronics
Package DIP-4
نقد و بررسی
معرفی حرفهای قطعه EL817C: اپتوکوپلر فتوترانزیستوری با عملکرد بالا
مقدمه
قطعه EL817C یک اپتوکوپلر (Optocoupler) یا ایزولاتور نوری با کیفیت بالا از شرکت Everlight Electronics است که به طور گسترده در پروژههای الکترونیکی برای ایزولاسیون الکتریکی و انتقال سیگنال بین دو مدار استفاده میشود. این قطعه با بستهبندی DIP-4 و عملکرد قابل اعتماد، انتخابی ایدهآل برای کاربردهای صنعتی، مخابراتی و سیستمهای کنترل است. در این مقاله، به بررسی ویژگیها، کاربردها و مزایای این محصول میپردازیم و در انتها به سوالات متداول پاسخ خواهیم داد.
ویژگیល
ویژگیهای کلیدی EL817C
- ایزولاسیون الکتریکی: EL817C با استفاده از یک دیود نوری مادون قرمز (IR LED) و یک فتوترانزیستور، امکان انتقال سیگنال بدون اتصال الکتریکی مستقیم را فراهم میکند و از این رو از مدارهای حساس در برابر نویز و ولتاژ بالا محافظت میکند.
- نسبت انتقال جریان (CTR): این قطعه دارای CTR در محدوده 200-400% در جریان ورودی 5 میلیآمپر و ولتاژ کلکتور-امیتر 5 ولت است که کارایی قابل قبولی را ارائه میدهد.
- ولتاژ ایزولاسیون بالا: با قابلیت تحمل ولتاژ ایزولاسیون تا 5000 ولت RMS، این اپتوکوپلر برای کاربردهای با ولتاژ بالا مناسب است.
- جریان کلکتور بالا: حداکثر جریان کلکتور فتوترانزیستور تا 50 میلیآمپر پشتیبانی میشود.
- بستهبندی استاندارد DIP-4: طراحی 4 پین این قطعه امکان نصب آسان بر روی بردهای مدار چاپی را فراهم میکند.
- دمای کاری گسترده: عملکرد پایدار در دمای -55 تا +110 درجه سانتیگراد، این قطعه را برای محیطهای سخت مناسب میسازد.
کاربردها
EL817C به دلیل ویژگیهای برجستهاش در طیف وسیعی از کاربردها مورد استفاده قرار میگیرد:
- ایزولاسیون سیگنال در سیستمهای صنعتی: مانند کنترلرهای PLC و سیستمهای اتوماسیون.
- مدارهای مخابراتی: برای جداسازی سیگنالهای ورودی و خروجی در مودمها و تجهیزات شبکه.
- منابع تغذیه سوئیچینگ: جهت ایزولاسیون بین بخشهای ولتاژ بالا و پایین.
- سیستمهای کنترلی موتور: برای محافظت از میکروکنترلرها در برابر ولتاژهای بالا.
- الکترونیک مصرفی: در دستگاههایی مانند شارژرها و تجهیزات صوتی-تصویری.
مزایای EL817C
- قابلیت اطمینان بالا: طراحی شده برای عملکرد پایدار در شرایط سخت.
- اندازه compact: بستهبندی DIP-4 فضای کمی را اشغال میکند.
- هزینه مقرونبهصرفه: با توجه به کارایی بالا، قیمت مناسبی دارد.
- انعطافپذیری در طراحی: مناسب برای انواع مدارهای دیجیتال و آنالوگ.
- محافظت ایمن: ایزولاسیون قوی از قطعات حساس در برابر آسیب محافظت میکند.
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| نوع بستهبندی | DIP-4 |
| جریان ورودی (IF) | حداکثر 60 میلیآمپر |
| جریان کلکتور (IC) | حداکثر 50 میلیآمپر |
| ولتاژ ایزولاسیون | 5000 ولت RMS |
| نسبت انتقال جریان (CTR) | 200-400% (در 5mA) |
| دمای کاری | -55 تا +110 درجه سانتیگراد |
| ولتاژ کلکتور-امیتر | حداکثر 35 ولت |
سوالات متداول (FAQ)
1. اپتوکوپلر EL817C برای چه نوع پروژههایی مناسب است؟
EL817C برای پروژههایی که نیاز به ایزولاسیون الکتریکی بین دو مدار با ولتاژهای متفاوت دارند، مانند منابع تغذیه سوئیچینگ، سیستمهای کنترلی صنعتی، و تجهیزات مخابراتی، بسیار مناسب است. این قطعه از مدارهای حساس در برابر نویز و ولتاژ بالا محافظت میکند.
2. تفاوت EL817C با سایر مدلهای EL817 چیست؟
تفاوت اصلی مدل EL817C با سایر مدلهای سری EL817 در مقدار CTR (نسبت انتقال جریان) آن است که در محدوده 200-400% قرار دارد. این ویژگی آن را برای کاربردهایی با نیاز به انتقال سیگنال قویتر مناسبتر میکند.
3. آیا EL817C برای پروژههای DIY مناسب است؟
بله، به دلیل بستهبندی ساده DIP-4 و نصب آسان، این اپتوکوپلر برای پروژههای DIY، مانند ساخت مدارهای کنترلی با آردوینو یا رزبری پای، بسیار مناسب است.
خرید EL817C
برای تهیه اپتوکوپلر EL817C با کیفیت بالا و قیمت مناسب، پیشنهاد میکنیم به وبسایت E366.ir مراجعه کنید. این فروشگاه آنلاین قطعات الکترونیکی معتبر، محصولات اصل و با گارانتی را ارائه میدهد و امکان خرید آسان و سریع را برای شما فراهم میکند.
