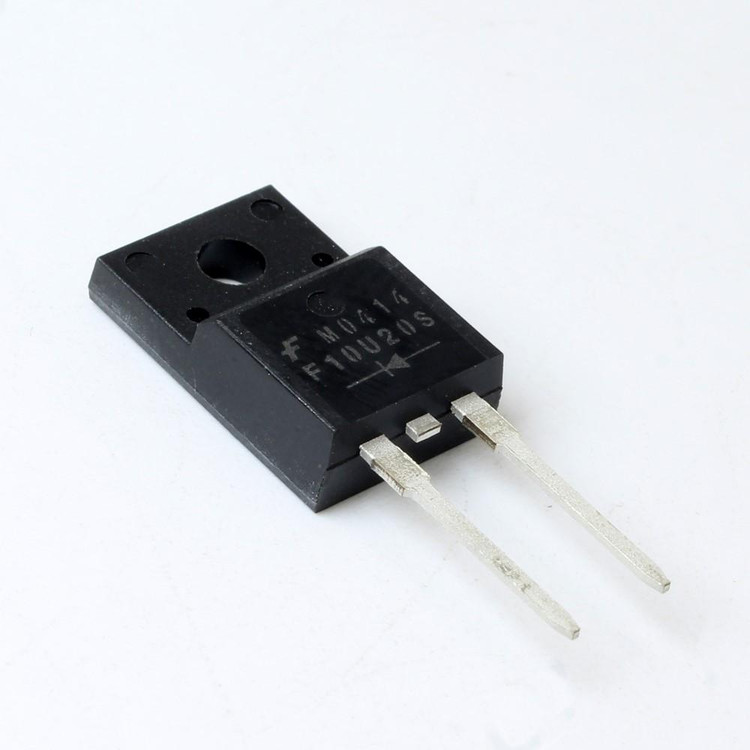

دیود FFPF10U20S پکیج TO-220F-2

دیود FFPF10U20S یک دیود بازیابی سریع فوق‌العاده (Ultra Fast Recovery Rectifier) از شرکت Fairchild Semiconductor (اکنون بخشی از ON Semiconductor) است که برای کاربردهای الکترونیکی با عملکرد بالا طراحی شده است. این دیود به دلیل ویژگی‌های برجسته‌اش، از جمله سرعت سوئیچینگ بالا، جریان نشتی پایین و کارایی بالا، در صنایع مختلف از جمله منابع تغذیه، اینورترها و سیستم‌های الکترونیکی پیشرفته مورد استفاده قرار می‌گیرد. در ادامه، به بررسی ویژگی‌ها، کاربردها و مزایای این محصول می‌پردازیم.

ویژگی‌های کلیدی FFPF10U20S

• ولتاژ معکوس (Vr): حداکثر 200 ولت، که این دیود را برای کاربردهای ولتاژ متوسط مناسب می‌کند.

• جریان مستقیم متوسط (Io): 10 آمپر، ایده‌آل برای مدیریت بارهای قابل‌توجه در مدارهای قدرت.

• زمان بازیابی معکوس (trr): بسیار سریع (حدود 35 نانوثانیه)، که باعث کاهش تلفات سوئیچینگ و افزایش کارایی در فرکانس‌های بالا می‌شود.

• جریان نشتی معکوس پایین: حداکثر 15 میکروآمپر در 200 ولت، که عملکرد پایداری را در شرایط سخت تضمین می‌کند.

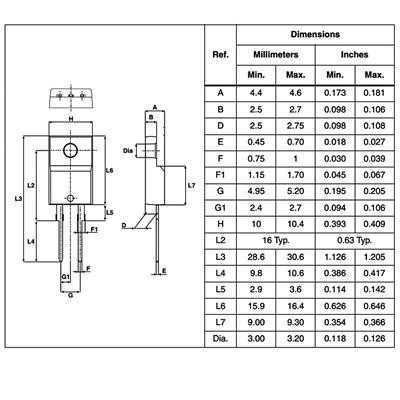

• پکیج: TO-220F، با طراحی عایق‌شده که نصب آسان و دفع حرارت مؤثر را فراهم می‌کند.

• دمای کاری: محدوده -65 تا +150 درجه سانتی‌گراد، مناسب برای محیط‌های صنعتی با دماهای بالا.

کاربردهای FFPF10U20S

دیود FFPF10U20S به دلیل ویژگی‌های منحصربه‌فرد خود در طیف وسیعی از کاربردهای الکترونیکی استفاده می‌شود:

• منابع تغذیه سوئیچینگ (SMPS): برای یکسوسازی جریان در منابع تغذیه با فرکانس بالا.

• اینورترها و مبدل‌های قدرت: در سیستم‌های خورشیدی، درایوهای موتور و UPS برای بهبود کارایی و کاهش تلفات.

• شارژرهای باتری: برای مدیریت جریان در شارژرهای سریع و ایمن.

• الکترونیک خودرو: در سیستم‌های مدیریت باتری و مبدل‌های DC-DC خودروهای برقی.

• صنایع مخابراتی: در تجهیزات مخابراتی که نیاز به سوئیچینگ سریع و پایداری بالا دارند.

مزایای استفاده از FFPF10U20S

1. کارایی بالا در سوئیچینگ: زمان بازیابی سریع این دیود، تلفات انرژی را به حداقل می‌رساند و راندمان کلی سیستم را افزایش می‌دهد.

2. قابلیت اطمینان بالا: طراحی مقاوم و پکیج TO-220F با عایق حرارتی، این دیود را برای شرایط کاری سخت مناسب می‌کند.

3. انعطاف‌پذیری در کاربردها: با ولتاژ و جریان مناسب، این دیود در پروژه‌های متنوع الکترونیکی قابل استفاده است.

4. مدیریت حرارتی مؤثر: پکیج TO-220F امکان دفع حرارت بهینه را فراهم می‌کند، که طول عمر دیود را افزایش می‌دهد.

چرا FFPF10U20S انتخاب مناسبی است؟

دیود FFPF10U20S با ترکیب سرعت بالا، قابلیت اطمینان و کارایی، انتخابی ایده‌آل برای مهندسان و طراحان الکترونیک است که به دنبال بهبود عملکرد سیستم‌های خود هستند. این دیود نه‌تنها در کاهش تلفات انرژی مؤثر است، بلکه با طراحی مقاوم و انعطاف‌پذیر خود، نیازهای پروژه‌های پیچیده را برآورده می‌کند. چه در حال طراحی یک منبع تغذیه صنعتی باشید یا یک سیستم الکترونیکی پیشرفته، FFPF10U20S عملکردی قابل اعتماد و بهینه ارائه می‌دهد.

سوالات متداول (FAQ)

1. دیود FFPF10U20S در چه نوع مدارهایی بیشترین کاربرد را دارد؟

دیود FFPF10U20S به دلیل زمان بازیابی سریع و ظرفیت جریان بالا، بیشتر در مدارهای سوئیچینگ مانند منابع تغذیه سوئیچینگ (SMPS)، اینورترها، شارژرهای باتری و سیستم‌های الکترونیکی خودرو استفاده می‌شود. این دیود برای کاربردهایی که نیاز به سوئیچینگ سریع و کاهش تلفات انرژی دارند، بسیار مناسب است.

2. آیا دیود FFPF10U20S برای پروژه‌های ولتاژ بالا مناسب است؟

این دیود با حداکثر ولتاژ معکوس 200 ولت برای کاربردهای ولتاژ متوسط طراحی شده است. برای پروژه‌های ولتاژ بالا (بیش از 200 ولت)، ممکن است نیاز به دیودهایی با ولتاژ بالاتر مانند FFPF30U60S باشد. با این حال، برای اکثر کاربردهای صنعتی و تجاری با ولتاژ متوسط، FFPF10U20S انتخابی عالی است.

3. چگونه می‌توان از عملکرد حرارتی بهینه این دیود اطمینان حاصل کرد؟

برای بهینه‌سازی عملکرد حرارتی FFPF10U20S، توصیه می‌شود از هیت‌سینک مناسب با پکیج TO-220F استفاده کنید و اطمینان حاصل کنید که دیود در محیطی با تهویه مناسب نصب شده است. همچنین، رعایت حداکثر دمای کاری (150 درجه سانتی‌گراد) و جلوگیری از بارگذاری بیش از حد جریان، به افزایش طول عمر دیود کمک می‌کند.
