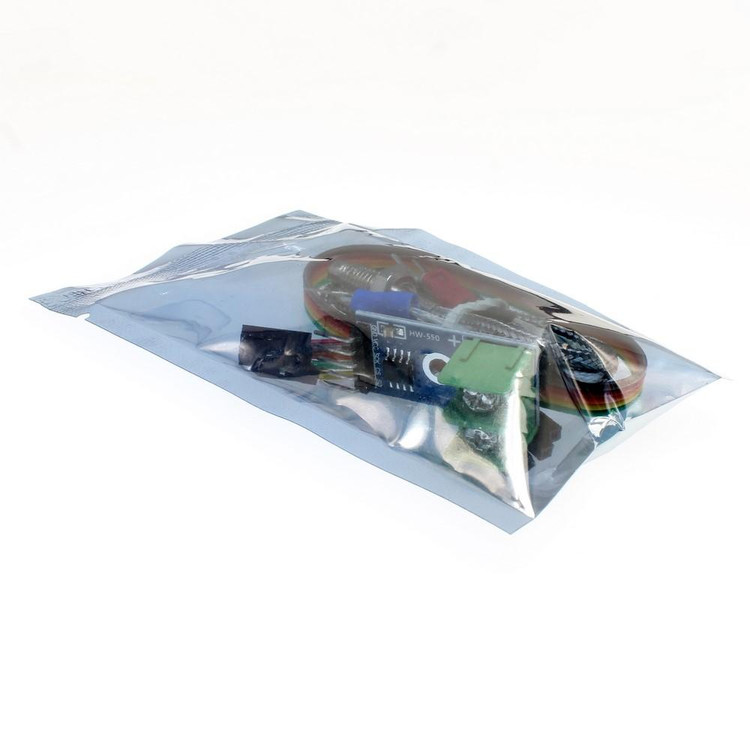

ماژول ترموکوپل MAX6675 K MODULE

ماژول MAX6675 همراه با ترموکوپل نوع K، یک ابزار پیشرفته و دقیق برای اندازه‌گیری دما در کاربردهای صنعتی، آزمایشگاهی و پروژه‌های الکترونیکی است. این ماژول با بهره‌گیری از تراشه MAX6675، توانایی تبدیل سیگنال‌های آنالوگ ترموکوپل نوع K به داده‌های دیجیتال با رزولوشن ۱۲ بیت را دارد و از طریق رابط SPI به راحتی با میکروکنترلرهایی مانند آردوینو، رزبری پای و سایر پلتفرم‌ها ارتباط برقرار می‌کند. این محصول به دلیل دقت بالا، دامنه وسیع اندازه‌گیری دما و سهولت استفاده، انتخابی ایده‌آل برای پروژه‌های حرفه‌ای و آماتور است.

ویژگی‌های کلیدی

• دامنه اندازه‌گیری گسترده: قابلیت اندازه‌گیری دما از ۰ تا ۱۰۲۴ درجه سانتی‌گراد (بسته به ترموکوپل استفاده‌شده).

• رزولوشن بالا: دقت ۰.۲۵ درجه سانتی‌گراد برای اندازه‌گیری‌های دقیق.

• جبران‌سازی اتصال سرد: مجهز به سیستم جبران‌سازی داخلی برای اطمینان از دقت در شرایط مختلف دمایی.

• رابط SPI: ارتباط سریع و ساده با میکروکنترلرها از طریق پروتکل سریال SPI.

• ولتاژ کاری: پشتیبانی از ولتاژ ۳ تا ۵.۵ ولت DC با مصرف جریان پایین (حداکثر ۱.۵ میلی‌آمپر).

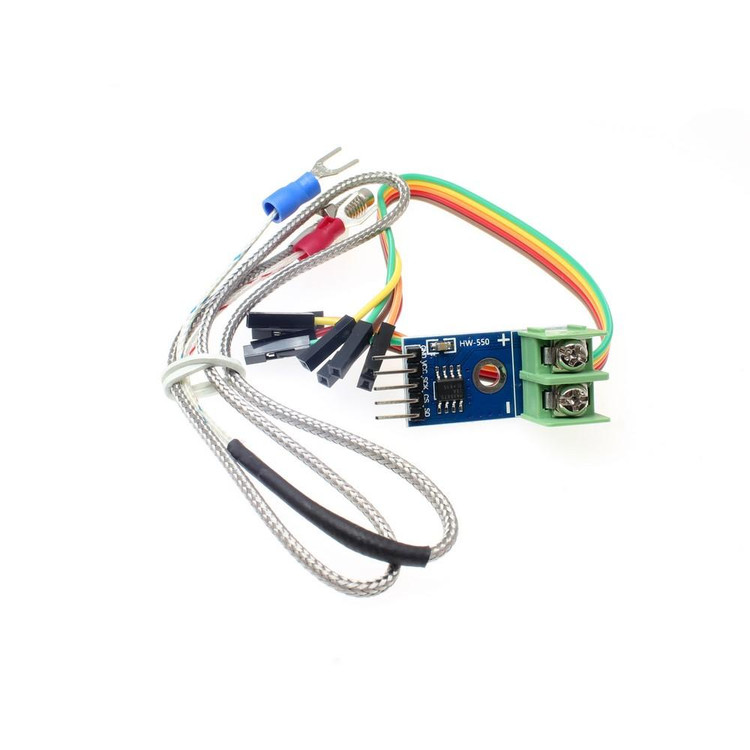

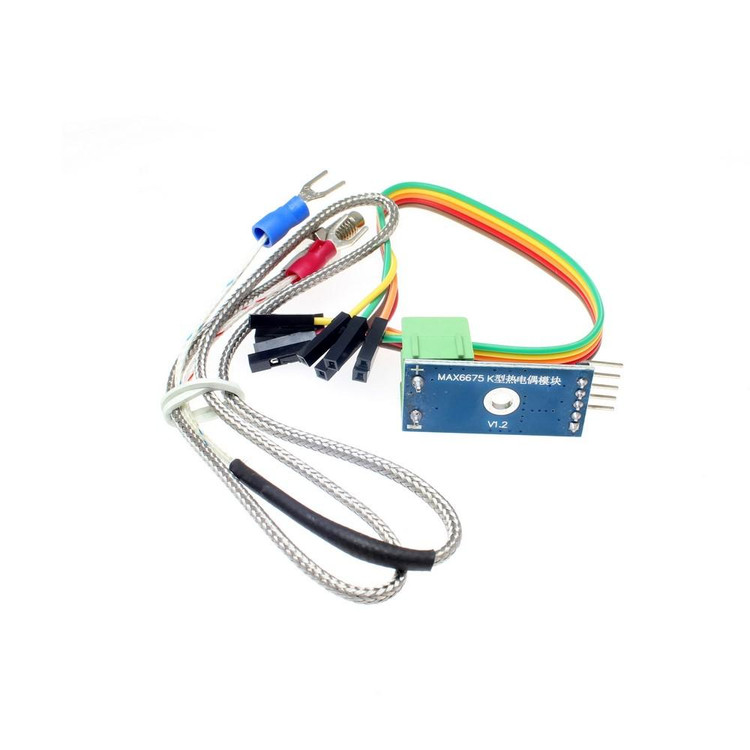

• ترموکوپل نوع K: مجهز به پراب ترموکوپل نوع K با عایق فایبرگلاس و اتصال رزوه‌ای M6 برای نصب آسان.

• کاربردهای متنوع: مناسب برای استفاده در کوره‌ها، سیستم‌های گرمایشی، پروژه‌های اتوماسیون خانگی و آزمایش‌های علمی.

مشخصات فنی

• ولتاژ کاری: ۳.۰ تا ۵.۵ ولت DC

• جریان مصرفی: حدود ۷۰۰ میکروآمپر (حداکثر ۱.۵ میلی‌آمپر)

• دامنه دمایی پراب ارائه‌شده: ۰ تا ۸۰ درجه سانتی‌گراد (قابلیت ارتقا تا ۶۰۰ یا ۱۰۲۴ درجه سانتی‌گراد با پراب مناسب)

• دقت اندازه‌گیری: ±۲ درجه سانتی‌گراد (در بازه ۰ تا ۷۰۰ درجه سانتی‌گراد)

• رزولوشن: ۰.۲۵ درجه سانتی‌گراد (۱۲ بیت)

• رابط ارتباطی: SPI (پین‌های SCK، CS، SO)

• ابعاد ماژول: ۱۵ × ۲۵ میلی‌متر

• طول پراب ترموکوپل: حدود ۵۰ سانتی‌متر با رزوه M6

کاربردها

ماژول MAX6675 به دلیل توانایی اندازه‌گیری دماهای بالا و دقت قابل‌اعتماد، در حوزه‌های مختلفی کاربرد دارد:

• صنعت: نظارت بر دما در کوره‌ها، دیگ‌های بخار و سیستم‌های صنعتی.

• آزمایشگاه: اندازه‌گیری دقیق دما در آزمایش‌های علمی و تحقیقاتی.

• اتوماسیون خانگی: کنترل دما در سیستم‌های گرمایشی، اجاق‌ها و دستگاه‌های خانگی.

• پروژه‌های الکترونیکی: مناسب برای پروژه‌های DIY با آردوینو یا رزبری پای.

• خودروسازی: اندازه‌گیری دمای اجزای موتور و سیستم‌های اگزوز.

مزایای استفاده از MAX6675

• دقت و پایداری: جبران‌سازی اتصال سرد و تبدیل دیجیتال داخلی، خطای اندازه‌گیری را به حداقل می‌رساند.

• نصب آسان: طراحی ماژول با سوراخ ثابت و ترمینال‌های پیچی برای اتصال سریع ترموکوپل.

• سازگاری گسترده: پشتیبانی از انواع میکروکنترلرها و کتابخانه‌های آماده برای آردوینو و رزبری پای.

• مقاومت در برابر شرایط سخت: پراب ترموکوپل با عایق فایبرگلاس برای استفاده در محیط‌های با دمای بالا مناسب است.

نحوه استفاده

برای استفاده از ماژول MAX6675، کافی است آن را به میکروکنترلر خود متصل کنید:

1. اتصالات سخت‌افزاری:

   • پین VCC به ۳.۳ یا ۵ ولت میکروکنترلر.

   • پین GND به زمین مشترک.

   • پین‌های SCK، CS و SO به پین‌های دیجیتال دلخواه برای ارتباط SPI.

   • ترموکوپل نوع K را به ترمینال‌های مثبت (کروم‌ال، قرمز) و منفی (آلومل، آبی) متصل کنید.

2. نصب کتابخانه: کتابخانه MAX6675 از Adafruit را در محیط آردوینو نصب کنید.

3. کدنویسی: با استفاده از کد نمونه ارائه‌شده، دما را در مانیتور سریال یا نمایشگر OLED بخوانید.


   پرسش‌های متداول (FAQ)

   ۱. آیا می‌توان از ترموکوپل نوع دیگری به‌جز نوع K با ماژول MAX6675 استفاده کرد؟

   خیر، ماژول MAX6675 تنها با ترموکوپل نوع K سازگار است، زیرا تراشه MAX6675 به‌طور خاص برای جبران‌سازی و تبدیل سیگنال‌های ترموکوپل نوع K طراحی شده است.

   ۲. حداکثر دمای قابل اندازه‌گیری با ترموکوپل ارائه‌شده چقدر است؟

   ترموکوپل ارائه‌شده با ماژول معمولاً تا ۸۰ درجه سانتی‌گراد را پشتیبانی می‌کند، اما با استفاده از ترموکوپل‌های نوع K با کیفیت بالاتر، می‌توانید دما را تا ۱۰۲۴ درجه سانتی‌گراد اندازه‌گیری کنید.

   ۳. چرا خوانش دما گاهی نادرست است؟

   مطمئن شوید که پراب ترموکوپل به‌درستی به ترمینال‌های مثبت و منفی متصل شده است (قرمز به + و آبی به -). همچنین، زمین مشترک بین ماژول و میکروکنترلر برقرار باشد و پراب به زمین الکتریکی متصل نباشد، زیرا این موضوع می‌تواند باعث خطا شود.

   خرید ماژول MAX6675

   برای خرید ماژول MAX6675 با ترموکوپل نوع K و اطمینان از کیفیت و اصالت محصول، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای از قطعات الکترونیکی با کیفیت را با قیمت مناسب و پشتیبانی فنی ارائه می‌دهد.
