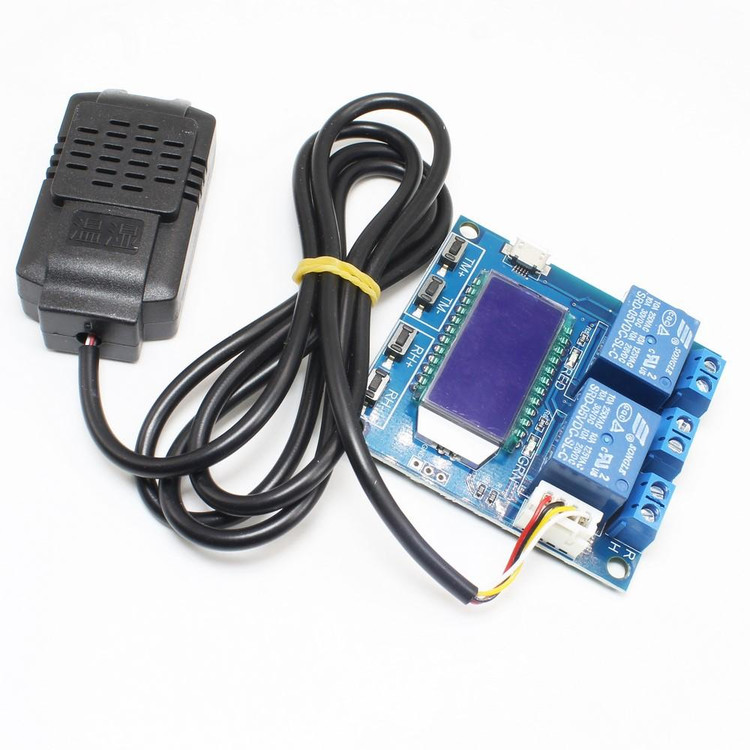

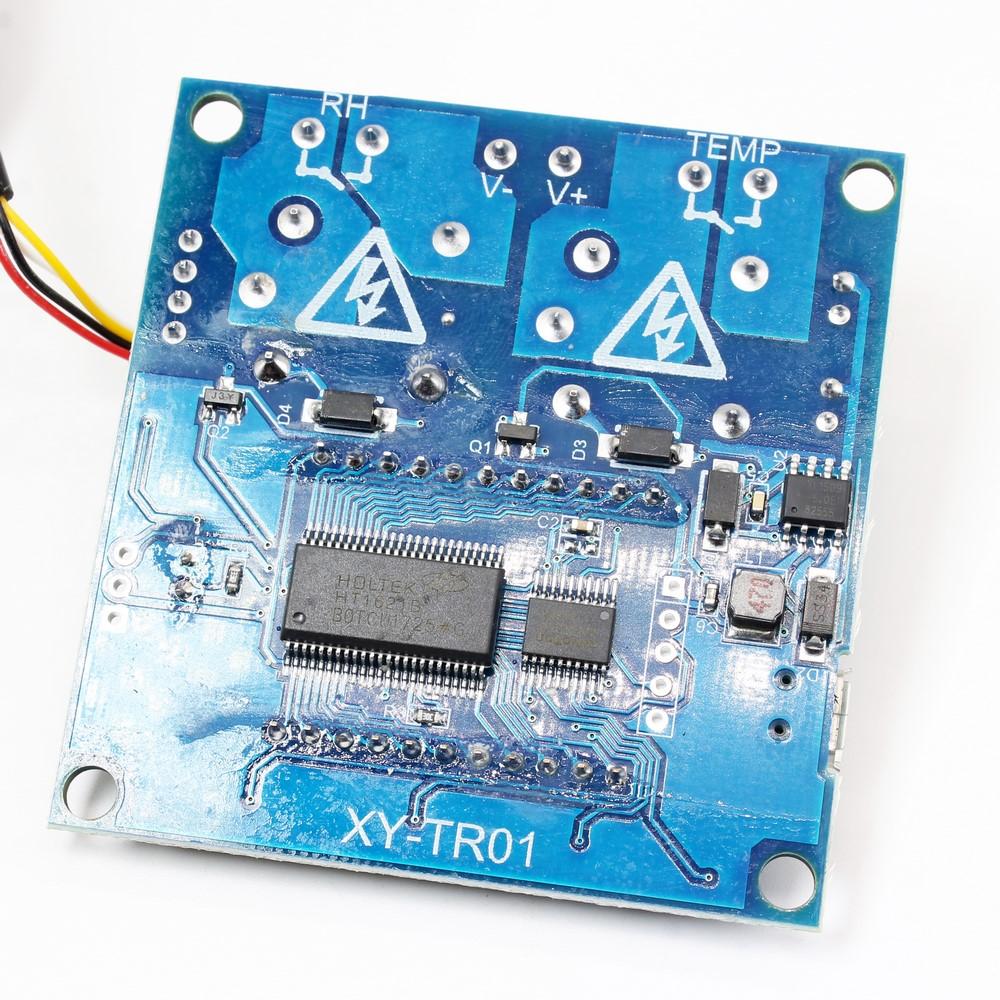

ماژول کنترل دما و رطوبت XY TR01 THERMOSTAT MODULE

ماژول ترموستات دیجیتال XY-TR01 یک ابزار پیشرفته و کارآمد برای کنترل دما و رطوبت در محیط‌های مختلف است که با بهره‌گیری از فناوری‌های مدرن و سنسورهای با دقت بالا، انتخابی ایده‌آل برای پروژه‌های صنعتی، خانگی و کشاورزی محسوب می‌شود. این ماژول با طراحی کاربرپسند و قابلیت‌های چندمنظوره، امکان مدیریت دقیق شرایط محیطی را فراهم می‌کند و به دلیل انعطاف‌پذیری بالا، در کاربردهای متنوعی از جمله گلخانه‌های هوشمند، سیستم‌های تهویه، دستگاه‌های جوجه‌کشی و آزمایشگاه‌ها مورد استفاده قرار می‌گیرد.

ویژگی‌های کلیدی ماژول XY-TR01

1. سنسور دقیق SHT20: این ماژول از سنسور پیشرفته SHT20 بهره می‌برد که توانایی اندازه‌گیری دما در بازه‌ی -20 تا 60 درجه سانتی‌گراد و رطوبت در بازه‌ی 0 تا 100 درصد را با دقت 0.1 درجه سانتی‌گراد و 0.1 درصد RH ارائه می‌دهد. این سطح از دقت، عملکرد قابل اعتمادی را در شرایط مختلف تضمین می‌کند.

2. دو رله خروجی مستقل: ماژول XY-TR01 مجهز به دو رله با حداکثر جریان 10 آمپر است که امکان کنترل جداگانه دما (گرمایش/سرمایش) و رطوبت (رطوبت‌زایی/رطوبت‌زدایی) را فراهم می‌کند. این ویژگی، ماژول را برای مدیریت همزمان چندین دستگاه مناسب می‌سازد.

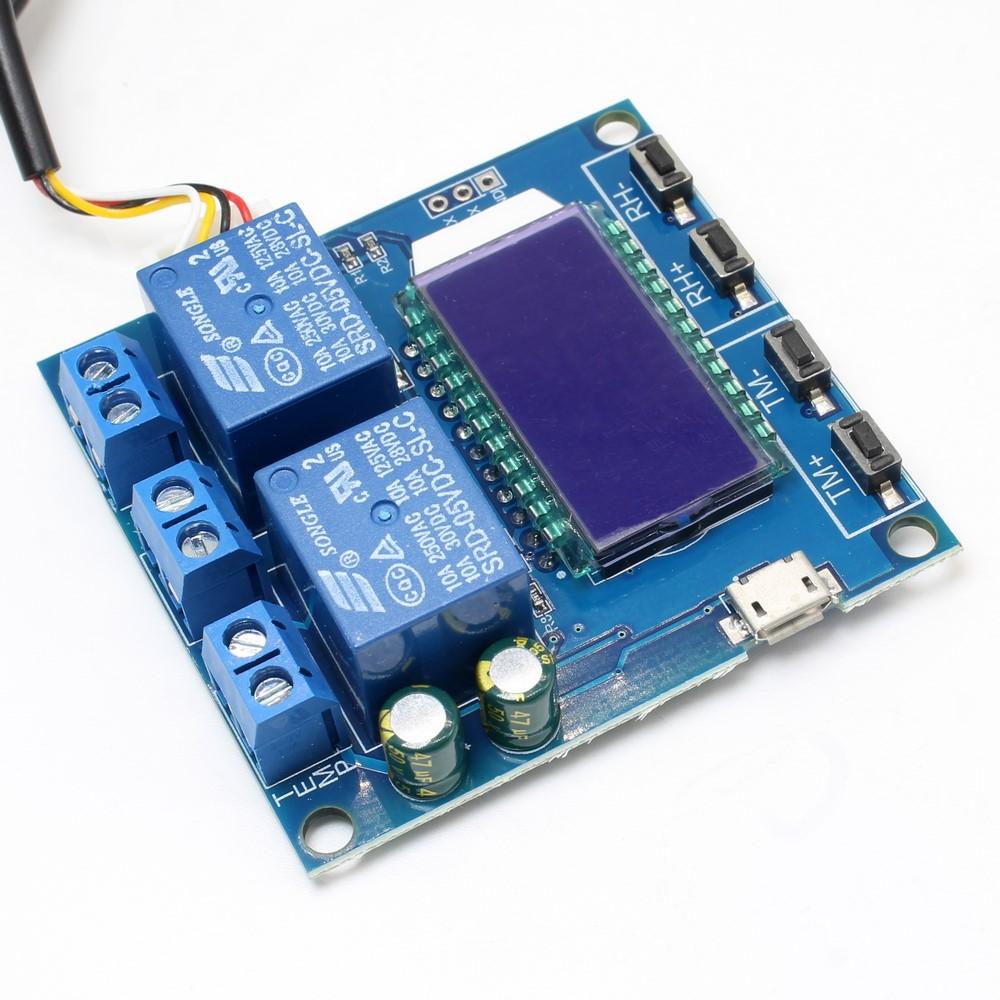

3. نمایشگر OLED و رابط کاربری ساده: نمایشگر OLED با وضوح بالا، اطلاعات دما و رطوبت را به‌صورت real-time نمایش می‌دهد. چهار دکمه کنترلی (TM+, TM-, RH+, RH-) امکان تنظیم آسان پارامترهای شروع و توقف دما و رطوبت را فراهم می‌کنند.

4. حالت‌های کاری خودکار: ماژول به‌طور خودکار حالت کاری (گرمایش، سرمایش، رطوبت‌زایی یا رطوبت‌زدایی) را بر اساس تنظیمات کاربر تشخیص می‌دهد. این قابلیت، استفاده از ماژول را در سناریوهای مختلف ساده‌تر می‌کند.

5. پشتیبانی از ورودی‌های متنوع: این ماژول از دو منبع تغذیه پشتیبانی می‌کند: ورودی MicroUSB (5 ولت) و ترمینال‌های PHONIX (6-30 ولت DC). این انعطاف‌پذیری، سازگاری با انواع دستگاه‌ها را تضمین می‌کند.

6. قابلیت کالیبراسیون: ماژول دارای عملکرد کالیبراسیون دما و رطوبت (OFE) است که امکان اصلاح انحرافات احتمالی را پس از استفاده طولانی‌مدت فراهم می‌کند. این ویژگی برای حفظ دقت در کاربردهای حساس بسیار مهم است.

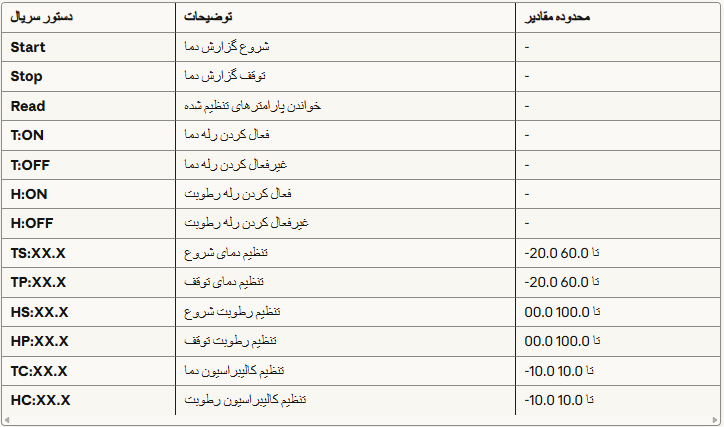

7. ارتباط سریال (UART): پشتیبانی از پروتکل سریال TTL با سرعت 9600bps، امکان اتصال به میکروکنترلرها و خواندن/تنظیم پارامترها از راه دور را فراهم می‌کند.

مشخصات فنی

• مدل: XY-TR01

• بازه دمایی: -20 تا 60 درجه سانتی‌گراد

• بازه رطوبتی: 0 تا 100 درصد RH

• دقت کنترل: 0.1 درجه سانتی‌گراد، 0.1 درصد RH

• خروجی: رله (حداکثر 10 آمپر)

• منبع تغذیه: 6-30 ولت DC (ترمینال PHONIX) یا 5 ولت (MicroUSB)

• ابعاد: 57×60×20 میلی‌متر

• وزن: حدود 77 گرم

• طول کابل سنسور: 1 متر

• نرخ نمونه‌برداری: 2 هرتز (2 اندازه‌گیری در ثانیه)

کاربردها

ماژول XY-TR01 به دلیل دقت بالا و قابلیت‌های چندمنظوره، در حوزه‌های زیر کاربرد گسترده‌ای دارد:

• گلخانه‌های هوشمند: کنترل دقیق دما و رطوبت برای رشد بهینه گیاهان.

• سیستم‌های تهویه و سرمایش/گرمایش خانگی: مدیریت خودکار شرایط محیطی برای راحتی بیشتر.

• دستگاه‌های جوجه‌کشی: حفظ دما و رطوبت مناسب برای افزایش نرخ موفقیت جوجه‌کشی.

• کاربردهای صنعتی و آزمایشگاهی: نظارت و کنترل شرایط محیطی در فرآیندهای حساس.

نحوه استفاده

1. اتصال منبع تغذیه: ماژول را از طریق ترمینال PHONIX (6-30 ولت DC) یا پورت MicroUSB (5 ولت) به منبع تغذیه متصل کنید.

2. اتصال سنسور: سنسور SHT20 را به ترمینال 4 پین XH متصل کنید.

3. تنظیم دما و رطوبت:

   • برای تنظیم دمای شروع/توقف، دکمه‌های TM+ یا TM- را بیش از 3 ثانیه نگه دارید.

   • برای تنظیم رطوبت شروع/توقف، دکمه‌های RH+ یا RH- را بیش از 3 ثانیه نگه دارید.

   • پس از تنظیم، 6 ثانیه صبر کنید تا تغییرات به‌صورت خودکار ذخیره شوند.

4. اتصال دستگاه‌های خارجی: دستگاه‌های گرمایش، سرمایش، رطوبت‌زا یا رطوبت‌زدا را به ترمینال‌های خروجی رله متصل کنید (حداکثر 10 آمپر).

هشدار: رله‌های ماژول برای بارهای تا 10 آمپر (220 ولت، حداکثر 2000 وات) مناسب هستند. برای دستگاه‌های با توان بالاتر، از رله یا کنتاکتور خارجی استفاده کنید.

سوالات متداول (FAQ)

1. آیا ماژول XY-TR01 می‌تواند به‌طور همزمان دما و رطوبت را کنترل کند؟

بله، این ماژول با دو رله مستقل، امکان کنترل جداگانه دما (گرمایش یا سرمایش) و رطوبت (رطوبت‌زایی یا رطوبت‌زدایی) را به‌طور همزمان فراهم می‌کند.

2. چگونه می‌توانم دمای اندازه‌گیری‌شده را کالیبره کنم؟

برای کالیبراسیون دما، در رابط کاربری اصلی، دکمه TM+ را دوبار فشار دهید تا وارد حالت تنظیم مقدار کالیبراسیون شوید. سپس با استفاده از دکمه‌های TM+ و TM- مقدار کالیبراسیون (OFE) را تنظیم کنید. پس از اتمام، دوباره TM+ را دوبار فشار دهید تا تنظیمات ذخیره شوند.

3. آیا این ماژول برای استفاده در محیط‌های مرطوب مناسب است؟

بله، سنسور SHT20 این ماژول برای اندازه‌گیری رطوبت تا 100 درصد RH طراحی شده است و با کابل 1 متری، می‌تواند در محیط‌های مرطوب به‌خوبی عمل کند. بااین‌حال، اطمینان حاصل کنید که خود ماژول در محیط خشک نگهداری شود.

چرا XY-TR01 را انتخاب کنیم؟

ماژول XY-TR01 با ترکیب دقت بالا، رابط کاربری ساده و قابلیت‌های متنوع، گزینه‌ای ایده‌آل برای کاربران حرفه‌ای و مبتدی است که به دنبال راه‌حلی قابل اعتماد برای کنترل دما و رطوبت هستند. این ماژول نه‌تنها عملکردی پایدار ارائه می‌دهد، بلکه با پشتیبانی از ورودی‌های متنوع و امکان اتصال به سیستم‌های کنترلی دیگر، انعطاف‌پذیری بی‌نظیری را برای پروژه‌های مختلف فراهم می‌کند.

برای خرید ماژول XY-TR01 با تضمین اصالت کالا و پشتیبانی فنی، به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با کیفیت بالا را ارائه می‌دهد و تجربه‌ای مطمئن و رضایت‌بخش برای خرید شما فراهم می‌کند.
