ماژول MINI360 DC TO DC MODULE

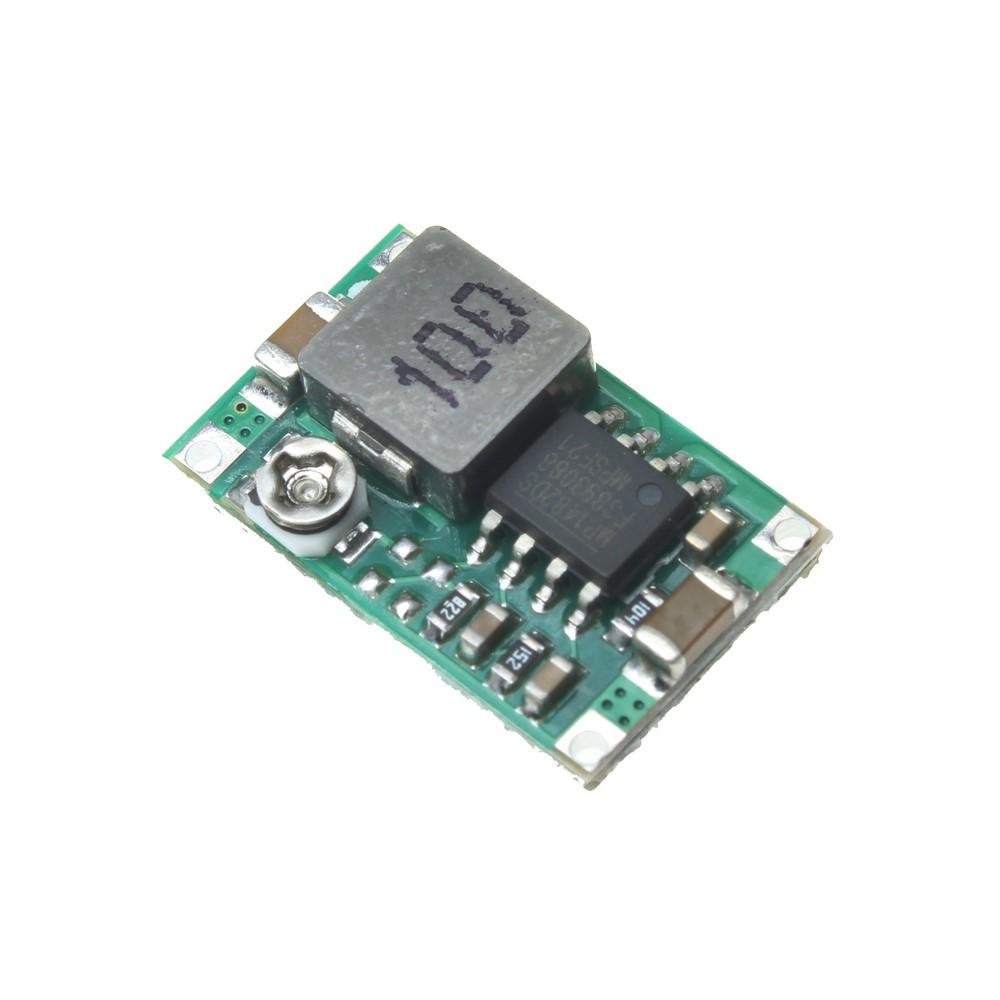

ماژول کاهنده ولتاژ Mini360 یک مبدل DC-DC بسیار کوچک و کارآمد است که برای تنظیم ولتاژ در پروژه‌های الکترونیکی طراحی شده است. این ماژول با بهره‌گیری از تراشه MP2307 از شرکت Monolithic Power، عملکردی قابل اعتماد و پایدار را در ابعاد بسیار کوچک ارائه می‌دهد. اگر به دنبال یک راه‌حل حرفه‌ای برای تأمین ولتاژ مورد نیاز دستگاه‌های خود در پروژه‌های DIY، رباتیک، یا سیستم‌های باتری‌محور هستید، Mini360 انتخابی ایده‌آل است.

ویژگی‌های کلیدی ماژول Mini360

• ابعاد فوق‌العاده کوچک: با اندازه تقریبی 17 × 11 × 3.8 میلی‌متر، این ماژول برای کاربردهایی که فضا محدود است، مانند مدل‌های هوانوردی یا گجت‌های قابل حمل، بسیار مناسب است.

• محدوده ولتاژ ورودی و خروجی گسترده:

  • ورودی: 4.75 تا 23 ولت DC

  • خروجی: قابل تنظیم از 1 تا 17 ولت DC

• جریان خروجی:

  • حداکثر جریان لحظه‌ای: 3 آمپر

  • جریان پیوسته توصیه‌شده: 1.8 آمپر

• بازدهی بالا: با راندمان تبدیل تا 96%، این ماژول انرژی را بهینه مصرف می‌کند و برای دستگاه‌های باتری‌محور ایده‌آل است.

• فرکانس سوئیچینگ: 340 کیلوهرتز، که منجر به خروجی پایدار و کم‌نویز می‌شود.

• ریپل خروجی پایین: تنها 30 میلی‌ولت در حالت بدون بار، که کیفیت ولتاژ خروجی را تضمین می‌کند.

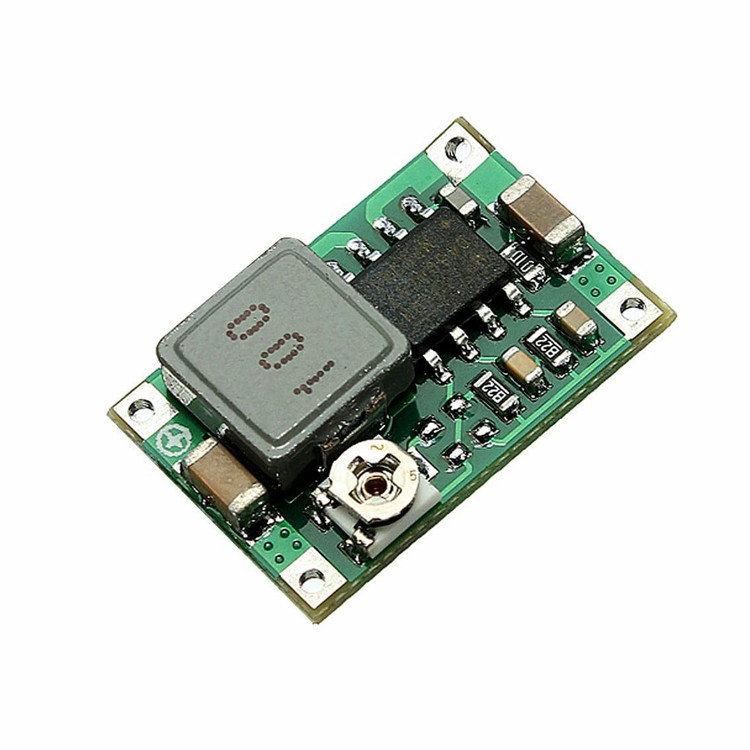

• تنظیم دقیق ولتاژ: مجهز به پتانسیومتر داخلی برای تنظیم دقیق ولتاژ خروجی (با چرخش ساعت‌گرد برای افزایش و پادساعت‌گرد برای کاهش ولتاژ).

• محافظت‌های ایمنی: دارای محافظت در برابر گرمای بیش از حد (خاموشی خودکار در 160 درجه سانتی‌گراد) و محافظت در برابر اتصال کوتاه.

• دمای کاری گسترده: از -40 تا +85 درجه سانتی‌گراد، مناسب برای شرایط محیطی متنوع.

کاربردهای ماژول Mini360

ماژول Mini360 به دلیل اندازه کوچک، راندمان بالا، و قابلیت تنظیم ولتاژ، در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد:

• پروژه‌های DIY الکترونیکی: تأمین ولتاژ پایدار برای میکروکنترلرها مانند Arduino و Raspberry Pi.

• دستگاه‌های باتری‌محور: تنظیم ولتاژ برای گجت‌های قابل حمل، مانند پاوربانک‌ها و دوربین‌های دیجیتال.

• رباتیک و مدل‌های هوانوردی: ایده‌آل برای تأمین توان در ربات‌ها، پهپادها، و هواپیماهای مدل به دلیل وزن کم و کارایی بالا.

• اتوماسیون و سیستم‌های کنترلی: مناسب برای سیستم‌هایی که نیاز به ولتاژ پایدار و دقیق دارند.

• تجهیزات ارتباطی: تأمین توان برای دستگاه‌های مخابراتی و شبکه‌ای.

• آموزش الکترونیک: ابزاری عالی برای یادگیری مفاهیم تنظیم ولتاژ در پروژه‌های آموزشی.

مزایای برجسته

• اندازه فشرده: مناسب برای پروژه‌هایی که فضای محدود دارند.

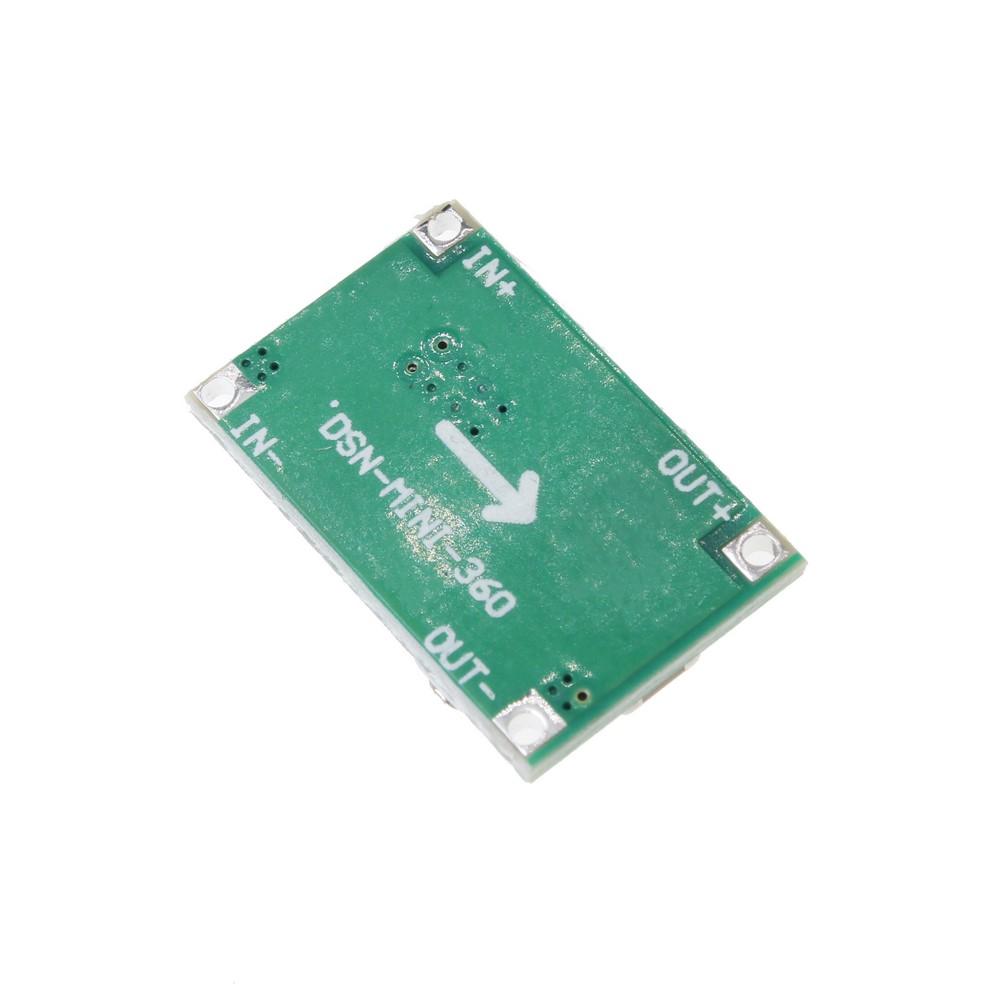

• نصب آسان: تنها دارای پین‌های ورودی و خروجی، که اتصال به مدار را ساده می‌کند.

• کارایی بالا: کاهش اتلاف انرژی و تولید گرمای کم، حتی در بارهای سنگین.

• قابلیت اطمینان: طراحی با کیفیت و استفاده از قطعات پایدار، عملکرد طولانی‌مدت را تضمین می‌کند.

نکات مهم در استفاده

• تنظیم ولتاژ: قبل از اتصال به دستگاه نهایی، ولتاژ خروجی را با استفاده از پتانسیومتر و مولتی‌متر تنظیم کنید.

• مدیریت حرارتی: برای جریان‌های نزدیک به 1.8 آمپر یا بیشتر، اطمینان حاصل کنید که ماژول در محیطی با تهویه مناسب قرار دارد، زیرا ممکن است در بارهای سنگین گرم شود.

• ولتاژ ورودی: برای جلوگیری از تولید گرمای اضافی، ولتاژ ورودی را تا حد امکان نزدیک به ولتاژ خروجی مورد نظر انتخاب کنید.

• فیلتراسیون: در کاربردهایی که نویز کم اهمیت است (مانند مانیتورهای VGA)، افزودن خازن‌های فیلتر اضافی (4.7 تا 10 میکروفاراد) توصیه می‌شود.

سوالات متداول (FAQ)

1. آیا ماژول Mini360 برای تغذیه دستگاه‌های حساس مانند میکروکنترلرها مناسب است؟
   بله، این ماژول با ریپل خروجی پایین (30 میلی‌ولت در حالت بدون بار) و تنظیم دقیق ولتاژ، برای تغذیه دستگاه‌های حساس مانند Arduino، Raspberry Pi و سایر میکروکنترلرها کاملاً مناسب است. با این حال، برای اطمینان، ولتاژ خروجی را قبل از اتصال بررسی کنید.

2. حداکثر جریان قابل تحمل توسط Mini360 چقدر است؟
   این ماژول می‌تواند تا 3 آمپر جریان لحظه‌ای ارائه دهد، اما برای عملکرد پایدار و طولانی‌مدت، توصیه می‌شود جریان پیوسته را به 1.8 آمپر محدود کنید. برای جریان‌های بالاتر، از خنک‌کننده مناسب استفاده کنید.

3. چگونه می‌توان ولتاژ خروجی را تنظیم کرد؟
   ولتاژ خروجی با استفاده از پتانسیومتر روی ماژول قابل تنظیم است. با چرخاندن پتانسیومتر در جهت ساعت‌گرد، ولتاژ افزایش می‌یابد و با چرخش پادساعت‌گرد، ولتاژ کاهش می‌یابد. برای دقت بیشتر، از یک مولتی‌متر استفاده کنید.
