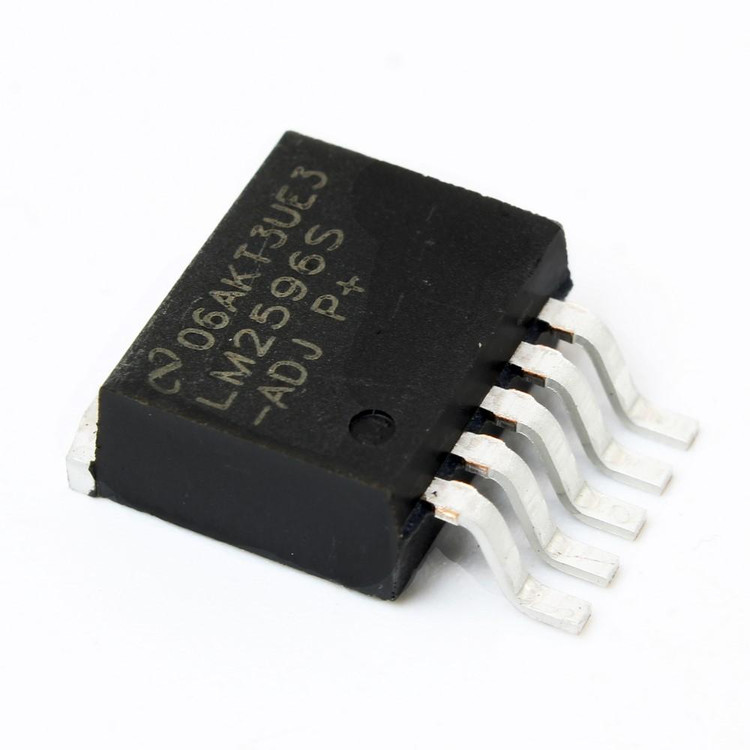

رگولاتور LM2596S ADJ

رگولاتور LM2596S-ADJ یک آی‌سی رگولاتور ولتاژ سوئیچینگ کاهنده (Buck) از شرکت Texas Instruments است که به دلیل کارایی بالا، طراحی ساده و انعطاف‌پذیری در تنظیم ولتاژ خروجی، یکی از محبوب‌ترین گزینه‌ها در پروژه‌های الکترونیکی صنعتی، دانشجویی و حرفه‌ای به شمار می‌رود. این رگولاتور با توانایی ارائه جریان خروجی تا 3 آمپر و ولتاژ خروجی قابل تنظیم از 1.2 تا 37 ولت، برای کاربردهای متنوعی از جمله تغذیه مدارات دیجیتال، شارژرها، سیستم‌های روشنایی LED و دستگاه‌های صنعتی مناسب است.

LM2596S-ADJ با فرکانس سوئیچینگ 150 کیلوهرتز طراحی شده است که امکان استفاده از قطعات فیلتر کوچک‌تر (مانند خازن و سلف) را فراهم می‌کند. این ویژگی باعث کاهش اندازه و هزینه مدار می‌شود. همچنین، این آی‌سی دارای ویژگی‌های حفاظتی مانند محافظت در برابر دمای بیش از حد و محدودیت جریان است که ایمنی و پایداری مدار را تضمین می‌کند.

ویژگی‌های کلیدی

• نوع رگولاتور: سوئیچینگ کاهنده (Buck)

• ولتاژ ورودی: 4.5 تا 40 ولت

• ولتاژ خروجی قابل تنظیم: 1.2 تا 37 ولت

• جریان خروجی: حداکثر 3 آمپر

• فرکانس سوئیچینگ: 127 تا 173 کیلوهرتز (به طور معمول 150 کیلوهرتز)

• راندمان بالا: تا 90% بسته به شرایط عملیاتی

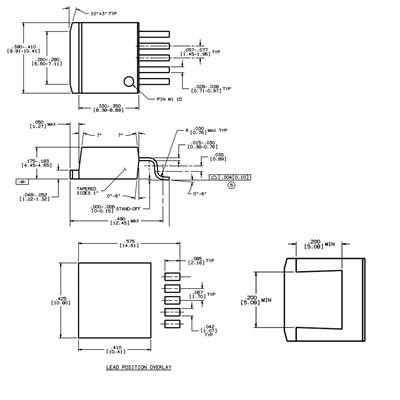

• پکیج: TO-263-5 (SMD)

• مصرف در حالت آماده به کار: حدود 80 میکروآمپر

• حفاظت‌ها: خاموشی حرارتی و محدودسازی جریان

• کاربردها: منابع تغذیه، شارژر باتری، سیستم‌های تعبیه‌شده، و پروژه‌های الکترونیکی متنوع

مزایای استفاده از LM2596S-ADJ

1. انعطاف‌پذیری در تنظیم ولتاژ: امکان تنظیم دقیق ولتاژ خروجی با استفاده از مقاومت‌های خارجی.

2. راندمان بالا: به دلیل استفاده از تکنولوژی سوئیچینگ، این رگولاتور در مقایسه با رگولاتورهای خطی گرمای کمتری تولید می‌کند و انرژی کمتری هدر می‌دهد.

3. طراحی ساده: نیاز به قطعات جانبی کمی مانند سلف، خازن و دیود دارد که پیاده‌سازی مدار را آسان می‌کند.

4. قابلیت اطمینان بالا: ویژگی‌های حفاظتی داخلی، این رگولاتور را برای کاربردهای طولانی‌مدت مناسب می‌سازد.

سوالات متداول (FAQs)

1. LM2596S-ADJ برای چه نوع پروژه‌هایی مناسب است؟

LM2596S-ADJ به دلیل توانایی تنظیم ولتاژ خروجی و ارائه جریان بالا، برای پروژه‌های مختلفی از جمله تغذیه مدارات میکروکنترلر، سیستم‌های روشنایی LED، شارژرهای باتری و دستگاه‌های صنعتی مناسب است. این رگولاتور به‌ویژه در کاربردهایی که نیاز به ولتاژ پایدار و بدون نویز دارند، عملکرد بسیار خوبی دارد.

2. چه قطعاتی برای راه‌اندازی مدار LM2596S-ADJ مورد نیاز است؟

برای راه‌اندازی این رگولاتور، به قطعات جانبی زیر نیاز دارید:

• سلف: معمولاً بین 33 تا 100 میکروهانری (بسته به جریان و ولتاژ خروجی)

• خازن‌های ورودی و خروجی: خازن‌های الکترولیتی یا سرامیکی برای فیلتر کردن نویز

• دیود شاتکی: برای محافظت و بهبود راندمان

• مقاومت‌های تنظیم ولتاژ: برای تنظیم دقیق ولتاژ خروجی دیتاشیت Texas Instruments اطلاعات دقیق‌تری در مورد انتخاب این قطعات ارائه می‌دهد.

3. تفاوت LM2596S-ADJ با رگولاتورهای خطی چیست؟

برخلاف رگولاتورهای خطی که انرژی اضافی را به صورت گرما هدر می‌دهند، LM2596S-ADJ از تکنولوژی سوئیچینگ استفاده می‌کند که راندمان بالاتری (تا 90%) دارد و گرمای کمتری تولید می‌کند. این ویژگی باعث می‌شود برای کاربردهای باتری‌محور یا پروژه‌هایی که نیاز به صرفه‌جویی در انرژی دارند، گزینه بهتری باشد.

خرید LM2596S-ADJ

برای تهیه رگولاتور LM2596S-ADJ با کیفیت بالا و اطمینان از اصالت محصول، می‌توانید به فروشگاه آنلاین E366.ir مراجعه کنید. این فروشگاه مجموعه‌ای گسترده از قطعات الکترونیکی با قیمت مناسب و پشتیبانی فنی ارائه می‌دهد که برای پروژه‌های حرفه‌ای و دانشجویی ایده‌آل است.
