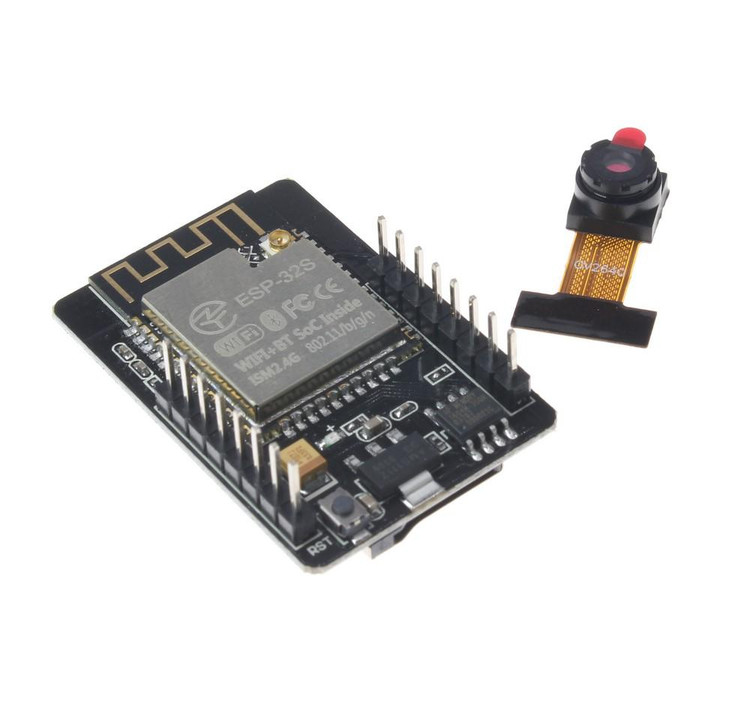

ماژول ESP32-CAM Module

ماژول ESP32-CAM یکی از محبوب‌ترین و مقرون‌به‌صرفه‌ترین راه‌حل‌های موجود برای توسعه پروژه‌های اینترنت اشیا (IoT) و پردازش تصویر است که توسط شرکت Ai-Thinker طراحی و تولید شده است. این ماژول با ترکیب یک میکروکنترلر قدرتمند ESP32-S، دوربین OV2640 و امکانات ارتباطی پیشرفته، گزینه‌ای ایده‌آل برای طیف وسیعی از کاربردها از جمله نظارت بی‌سیم، تشخیص چهره، و پروژه‌های هوشمند خانگی به شمار می‌رود. در این مقاله به بررسی ویژگی‌ها، مشخصات فنی، کاربردها و نکات کلیدی در استفاده از این ماژول می‌پردازیم.

مشخصات فنی ماژول ESP32-CAM

ماژول ESP32-CAM با بهره‌گیری از پردازنده دو هسته‌ای Tensilica Xtensa LX6 با فرکانس 240 مگاهرتز، عملکردی قدرتمند و انعطاف‌پذیر را ارائه می‌دهد. در ادامه به مهم‌ترین ویژگی‌های فنی این ماژول اشاره می‌کنیم:

• پردازنده: پردازنده دو هسته‌ای 32 بیتی Tensilica Xtensa LX6 با توان پردازشی تا 600 DMIPS

• حافظه:

  • 520 کیلوبایت SRAM داخلی

  • 4 مگابایت PSRAM خارجی برای پردازش‌های سنگین مانند تصویر و ویدئو

  • 4 مگابایت حافظه فلش SPI

• دوربین: سنسور OV2640 با رزولوشن 2 مگاپیکسل (1600x1200 پیکسل)، پشتیبانی از فرمت‌های JPEG، YUV422، RGB565 و Grayscale

• اتصالات بی‌سیم:

  • Wi-Fi 802.11 b/g/n

  • بلوتوث 4.2 BR/EDR و BLE

• پشتیبانی از کارت حافظه: اسلات کارت microSD با ظرفیت تا 4 گیگابایت (برخی گزارش‌ها از پشتیبانی تا 64 گیگابایت حکایت دارند)

• پورت‌ها و رابط‌ها: UART، SPI، I2C، PWM، ADC، DAC

• پین‌های GPIO: 9 پین ورودی/خروجی قابل برنامه‌ریزی

• آنتن: آنتن داخلی PCB و کانکتور u.FL برای آنتن خارجی

• منبع تغذیه: پشتیبانی از ولتاژ 3.3 ولت و 5 ولت، با حداقل توان مورد نیاز 5V/2A برای عملکرد پایدار

• مصرف انرژی: 80 تا 160 میلی‌آمپر در حالت عادی، تا 270 میلی‌آمپر با فعال بودن فلش

• ابعاد: 27 × 40.5 × 4.5 میلی‌متر، طراحی فوق‌العاده کوچک

این مشخصات، ESP32-CAM را به یک انتخاب ایده‌آل برای پروژه‌های پیچیده‌ای که نیاز به پردازش تصویر و اتصال بی‌سیم دارند تبدیل کرده است.

ویژگی‌های کلیدی و مزایا

1. دوربین OV2640: این ماژول با دوربین 2 مگاپیکسلی OV2640 عرضه می‌شود که قادر به ثبت تصاویر با کیفیت بالا و استریم ویدئو است. این دوربین برای کاربردهایی مانند نظارت امنیتی، تشخیص چهره و پروژه‌های هوش مصنوعی مناسب است.

2. اتصال بی‌سیم قدرتمند: پشتیبانی از Wi-Fi و بلوتوث امکان اتصال به شبکه‌های محلی و دستگاه‌های دیگر را فراهم می‌کند، که برای پروژه‌های IoT حیاتی است.

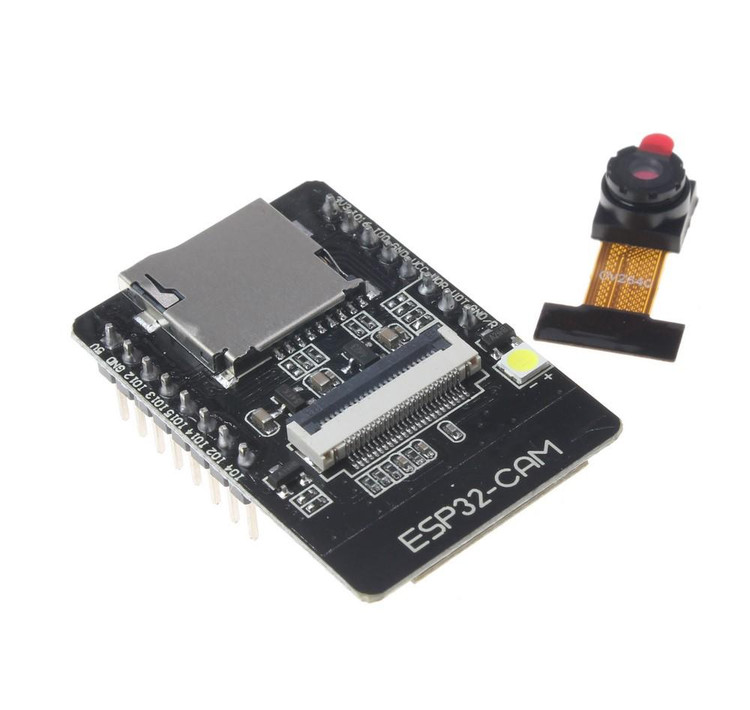

3. اسلات کارت microSD: امکان ذخیره‌سازی تصاویر و داده‌ها به صورت محلی، این ماژول را برای برنامه‌هایی مانند دوربین‌های امنیتی یا دیتالاگرها مناسب می‌کند.

4. هزینه مقرون‌به‌صرفه: با قیمتی در حدود 7 تا 10 دلار، این ماژول یکی از اقتصادی‌ترین گزینه‌ها برای توسعه‌دهندگان و علاقه‌مندان به پروژه‌های DIY است.

5. پشتیبانی از پلتفرم‌های متنوع: سازگاری با Arduino IDE، ESP-IDF و سایر محیط‌های برنامه‌نویسی، کار با این ماژول را آسان می‌کند.

6. فلش LED داخلی: یک LED سفید روی بورد برای استفاده به عنوان فلش دوربین یا روشنایی عمومی تعبیه شده است.

کاربردهای ماژول ESP32-CAM

ماژول ESP32-CAM به دلیل انعطاف‌پذیری و قابلیت‌های پیشرفته‌اش در پروژه‌های متنوعی مورد استفاده قرار می‌گیرد. برخی از کاربردهای رایج آن عبارتند از:

• نظارت و امنیت: راه‌اندازی دوربین‌های امنیتی بی‌سیم با قابلیت استریم ویدئو و ذخیره‌سازی تصاویر روی کارت microSD.

• تشخیص و شناسایی چهره: استفاده از کتابخانه‌های ESP-WHO برای پیاده‌سازی قابلیت‌های هوش مصنوعی مانند تشخیص چهره.

• اتوماسیون خانگی: کنترل دستگاه‌های هوشمند خانگی از طریق اتصال Wi-Fi یا بلوتوث.

• پروژه‌های IoT: توسعه سیستم‌های مانیتورینگ بی‌سیم، مانند حسگرهای محیطی یا سیستم‌های شناسایی QR.

• پروژه‌های هنری و خلاقانه: ایجاد نصب‌های هنری تعاملی که از پردازش تصویر و اتصال بی‌سیم بهره می‌برند.

• رباتیک و پهپادها: استفاده در سیستم‌های تصویربرداری و کنترل بی‌سیم برای ربات‌ها و پهپادها.

نکات مهم در استفاده از ESP32-CAM

برای استفاده بهینه از این ماژول، توجه به نکات زیر ضروری است:

• برنامه‌ریزی: این ماژول فاقد پورت USB داخلی است، بنابراین برای برنامه‌ریزی نیاز به یک آداپتور FTDI یا ماژول ESP32-CAM-MB دارید. برای قرار دادن ماژول در حالت فلش، پین GPIO0 باید به GND متصل شود.

• منبع تغذیه: برای جلوگیری از مشکلات تصویر مانند خطوط موجی (water ripple)، از منبع تغذیه 5 ولت با حداقل جریان 2 آمپر استفاده کنید.

• آنتن: آنتن داخلی برای فواصل کوتاه (15-20 متر) مناسب است، اما برای بهبود برد، می‌توانید از آنتن خارجی استفاده کنید.

• انتخاب دوربین مناسب: علاوه بر OV2640، این ماژول از دوربین‌های دیگری مانند OV7670 نیز پشتیبانی می‌کند. برای پروژه‌های خاص، ممکن است نیاز به دوربین‌های بدون فیلتر IR برای دید در شب داشته باشید.

سوالات متداول (FAQ)

1. آیا می‌توان از ESP32-CAM بدون آداپتور FTDI برنامه‌ریزی کرد؟

خیر، برای برنامه‌ریزی این ماژول به یک آداپتور USB به سریال (FTDI) یا ماژول ESP32-CAM-MB نیاز دارید، زیرا این ماژول فاقد پورت USB داخلی است. ماژول ESP32-CAM-MB با مبدل CH340G فرآیند برنامه‌ریزی را ساده‌تر می‌کند.

2. آیا ESP32-CAM برای پروژه‌های دید در شب مناسب است؟

دوربین OV2640 به صورت پیش‌فرض دارای فیلتر IR-Cut است که برای دید در شب مناسب نیست. برای پروژه‌های دید در شب، باید فیلتر IR را حذف کنید یا از دوربین‌های بدون این فیلتر استفاده کنید.

3. حداکثر ظرفیت کارت microSD قابل پشتیبانی توسط ESP32-CAM چقدر است؟

به طور رسمی، این ماژول از کارت‌های microSD تا ظرفیت 4 گیگابایت پشتیبانی می‌کند، اما گزارش‌هایی از عملکرد موفق با کارت‌های 64 گیگابایتی نیز وجود دارد. توصیه می‌شود از کارت‌های با فرمت FAT32 استفاده کنید.

چرا ESP32-CAM را انتخاب کنیم؟

ماژول ESP32-CAM با ترکیب قیمت پایین، عملکرد بالا و امکانات متنوع، گزینه‌ای بی‌نظیر برای توسعه‌دهندگان، هنرمندان دیجیتال و علاقه‌مندان به پروژه‌های IoT است. این ماژول نه تنها برای پروژه‌های ساده مانند دوربین‌های امنیتی، بلکه برای کاربردهای پیچیده‌تر مانند پردازش تصویر و هوش مصنوعی نیز مناسب است. اگر به دنبال یک راه‌حل قدرتمند و اقتصادی برای پروژه‌های خود هستید، ESP32-CAM انتخابی هوشمندانه خواهد بود.
