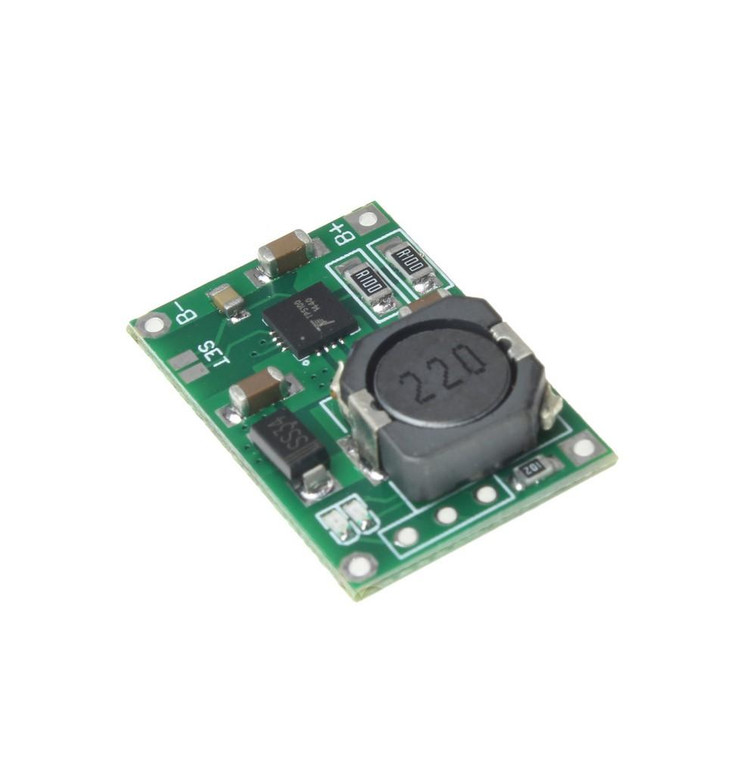

ماژول TP5100 2 CELL CHARGER MODULE

ماژول شارژر TP5100 یک راه‌حل پیشرفته و کارآمد برای شارژ باتری‌های لیتیوم یونی تک‌سلول (4.2 ولت) و دو سلول (8.4 ولت) است که به دلیل طراحی فشرده و عملکرد قدرتمند، در پروژه‌های الکترونیکی و تجهیزات قابل‌حمل بسیار محبوب است. این ماژول با بهره‌گیری از تراشه مدیریت شارژ TP5100، امکان شارژ ایمن و سریع باتری‌های لیتیوم یونی را با جریان حداکثر 2 آمپر فراهم می‌کند. در ادامه، ویژگی‌ها، مشخصات فنی، کاربردها و نکات مهم استفاده از این ماژول به‌صورت حرفه‌ای بررسی می‌شود.

ویژگی‌های کلیدی ماژول TP5100

1. پشتیبانی از شارژ تک‌سلول و دو سلول:

   • قابلیت شارژ باتری‌های لیتیوم یونی تک‌سلول (4.2 ولت) و دو سلول متصل به‌صورت سری (8.4 ولت) با استفاده از جامپر تنظیم (SET).

   • انعطاف‌پذیری بالا برای کاربردهای مختلف.

2. جریان شارژ بالا:

   • حداکثر جریان شارژ تا 2 آمپر (معمولاً 1.5 آمپر در شرایط عادی)، مناسب برای شارژ سریع باتری‌های با ظرفیت بالا.

3. محافظت‌های چندگانه:

   • حفاظت در برابر جریان بیش‌ازحد ورودی.

   • حفاظت در برابر ولتاژ پایین ورودی (Under-Voltage Protection).

   • حفاظت در برابر دمای بیش‌ازحد (Over-Temperature Protection).

   • حفاظت در برابر اتصال کوتاه.

   • حفاظت در برابر اتصال معکوس باتری.

   • نظارت بر دمای باتری برای ایمنی بیشتر.

4. طراحی کم‌حجم و کارآمد:

   • استفاده از پکیج QFN16 برای ابعاد کوچک و مناسب برای تجهیزات قابل‌حمل.

   • فرکانس سوئیچینگ 400 کیلوهرتز که امکان استفاده از قطعات خارجی کوچک‌تر (مانند سلف 20 میکروهانری) را فراهم می‌کند و حرارت تولیدشده را کاهش می‌دهد.

5. حالت‌های شارژ پیشرفته:

   • شارژ سه‌مرحله‌ای: شارژ اولیه (Trickle Charge)، شارژ جریان ثابت (Constant Current) و شارژ ولتاژ ثابت (Constant Voltage).

   • امکان تنظیم جریان شارژ اولیه و جریان کلی از طریق مقاومت خارجی.

6. نمایشگر وضعیت شارژ:

   • مجهز به دو LED نشانگر وضعیت:

     • LED آبی: روشن در حالت بدون باتری یا شارژ کامل.

     • LED قرمز: روشن در حین فرآیند شارژ.

7. ولتاژ ورودی گسترده:

   • پشتیبانی از ولتاژ ورودی 5 تا 18 ولت (معمولاً 5 ولت برای تک‌سلول و 12 ولت برای دو سلول).

   • مناسب برای منابع تغذیه متنوع مانند آداپتورها یا پنل‌های خورشیدی.

8. عدم نیاز به دیود شاتکی خارجی:

   • مجهز به PMOSFET داخلی و مدار ضد نفوذ، که نیاز به دیود شاتکی خارجی را حذف می‌کند.

مشخصات فنی ماژول TP5100

• تراشه اصلی: TP5100

• ولتاژ ورودی: 5 تا 18 ولت (5 ولت برای 1S، 12 ولت برای 2S توصیه می‌شود)

• ولتاژ خروجی: 4.2 ولت (تک‌سلول) یا 8.4 ولت (دو سلول)

• جریان شارژ: قابل تنظیم از 0.1 تا 2 آمپر

• فرکانس سوئیچینگ: 400 کیلوهرتز

• ابعاد: 25 × 19 × 10 میلی‌متر (طول × عرض × ارتفاع)

• دمای کاری: -40 تا +85 درجه سانتی‌گراد

• پشتیبانی از باتری: لیتیوم یونی 18650 یا سایر باتری‌های لیتیومی

• حالت‌های شارژ: شارژ اولیه، جریان ثابت، ولتاژ ثابت

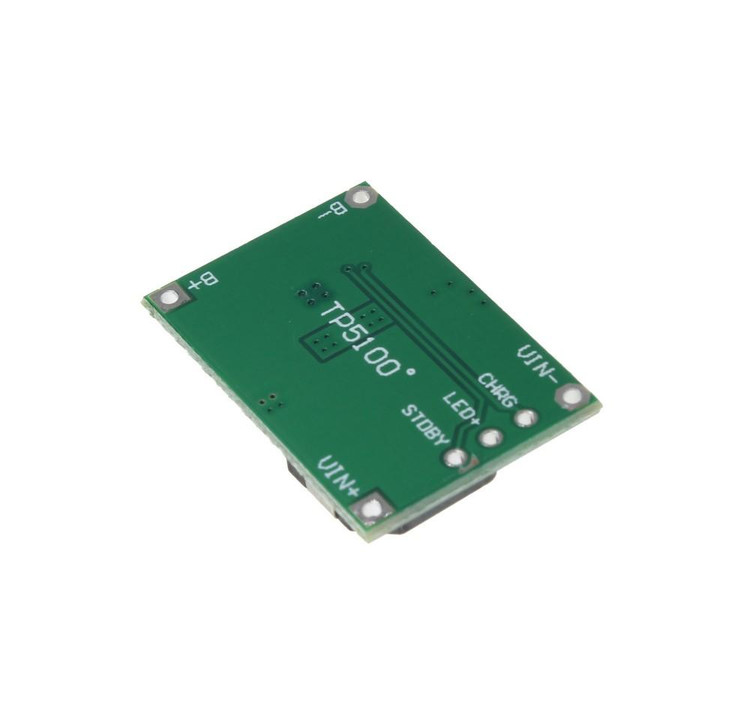

• اتصالات:

  • IN+: ورودی ولتاژ (5-18 ولت)

  • BAT+: خروجی باتری (اتصال به قطب مثبت باتری)

  • GND: زمین ورودی و خروجی

  • جامپر SET: تنظیم برای شارژ 1S یا 2S

کاربردهای ماژول TP5100

ماژول TP5100 به دلیل ویژگی‌های برجسته و طراحی کارآمد، در طیف گسترده‌ای از پروژه‌ها و تجهیزات قابل استفاده است:

1. تجهیزات قابل‌حمل:

   • شارژ باتری در دستگاه‌های الکترونیکی مانند پاوربانک‌ها، اسپیکرهای بلوتوثی و گجت‌های هوشمند.

2. پروژه‌های DIY و رباتیک:

   • ایده‌آل برای پروژه‌های آردوینو، راسبری پای و سایر پلتفرم‌های توسعه که نیاز به منبع تغذیه باتری دارند.

3. ابزارهای برقی:

   • مناسب برای شارژ باتری ابزارهای برقی با جریان بالا.

4. سیستم‌های پشتیبان برق:

   • استفاده در سیستم‌های UPS یا پاوربانک‌های خورشیدی برای تأمین انرژی در مواقع قطعی برق.

5. ارتباطات:

   • شارژ باتری در دستگاه‌های ارتباطی مانند بی‌سیم‌ها و دستگاه‌های GPS.

نکات مهم در استفاده از ماژول TP5100

1. تنظیم جامپر SET:

   • برای شارژ دو سلول (8.4 ولت)، جامپر SET باید اتصال کوتاه شود (CS+VREG). در غیر این صورت، ماژول به‌صورت پیش‌فرض برای شارژ تک‌سلول (4.2 ولت) تنظیم شده است.

2. منبع تغذیه مناسب:

   • برای شارژ تک‌سلول، حداقل ولتاژ ورودی 4.5 ولت (توصیه‌شده 5 ولت) و برای دو سلول، حداقل 9 ولت (توصیه‌شده 12 ولت) استفاده کنید.

   • توجه: استفاده از ولتاژ یا جریان نامناسب ممکن است به ماژول آسیب برساند.

3. نیاز به ماژول حفاظت باتری (BMS):

   • TP5100 به‌تنهایی قابلیت شارژ تعادلی (Balance Charging) ندارد. برای شارژ ایمن باتری‌های دو سلول، استفاده از یک ماژول حفاظت باتری (BMS) توصیه می‌شود تا از تفاوت ولتاژ بین سلول‌ها جلوگیری شود.

4. اتصال صحیح باتری:

   • اتصال نادرست قطب‌های باتری یا منبع تغذیه می‌تواند به ماژول آسیب جدی وارد کند. حتماً قبل از اتصال، قطبیت را بررسی کنید.

5. مدیریت حرارت:

   • در حالت شارژ دو سلول (8.4 ولت)، ممکن است ماژول کمی گرم شود. اطمینان حاصل کنید که ماژول در محیطی با تهویه مناسب قرار دارد.

سوالات متداول (FAQ)

1. آیا ماژول TP5100 برای شارژ باتری‌های لیتیوم پلیمری (Li-Po) مناسب است؟

بله، ماژول TP5100 برای شارژ باتری‌های لیتیوم یونی و لیتیوم پلیمری مناسب است، به شرطی که ولتاژ نامی باتری 4.2 ولت (تک‌سلول) یا 8.4 ولت (دو سلول) باشد. با این حال، برای ایمنی بیشتر، استفاده از یک ماژول حفاظت باتری (BMS) توصیه می‌شود.

2. چگونه می‌توانم جریان شارژ را تنظیم کنم؟

جریان شارژ ماژول TP5100 از طریق یک مقاومت خارجی قابل تنظیم است. برای تنظیم دقیق جریان بین 0.1 تا 2 آمپر، به دیتاشیت تراشه TP5100 مراجعه کنید یا از جداول پیشنهادی مقاومت در منابع معتبر استفاده کنید.

3. آیا این ماژول برای شارژ باتری‌های متصل به‌صورت موازی مناسب است؟

بله، می‌توانید دو باتری لیتیوم یونی را به‌صورت موازی متصل کنید تا ظرفیت کلی افزایش یابد، اما اتصال بیش از دو باتری به‌صورت موازی توصیه نمی‌شود، زیرا ممکن است باعث ناپایداری در شارژ شود.

چرا TP5100 را انتخاب کنیم؟

ماژول TP5100 با ترکیب عملکرد بالا، طراحی فشرده و ویژگی‌های ایمنی متعدد، گزینه‌ای ایده‌آل برای پروژه‌های حرفه‌ای و آماتوری است. این ماژول نه‌تنها شارژ سریع و ایمن را تضمین می‌کند، بلکه با پشتیبانی از ولتاژ ورودی گسترده و قابلیت تنظیم جریان، انعطاف‌پذیری بالایی را برای کاربردهای متنوع فراهم می‌آورد. اگر به دنبال یک راه‌حل قابل‌اعتماد برای شارژ باتری‌های لیتیومی هستید، TP5100 انتخابی هوشمندانه است.
