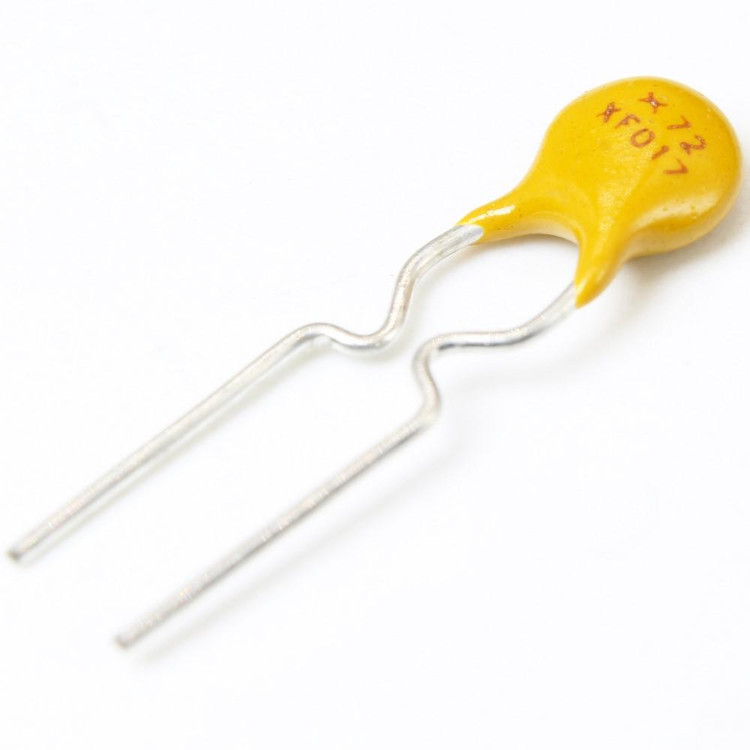

فیوز RXEF017
RXEF017
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: RXEF017
نام کارخانهای: RXEF017
مقدار جریان 40 آمپر
مقاومت 5.210 اهم
جریان 170 میلی آمپر
مقدار ولتاژ DC 60 ولت
نوع قرار گیری Radial
نوع نصب روی برد PCB Mount
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی 85 درجه سانتیگراد

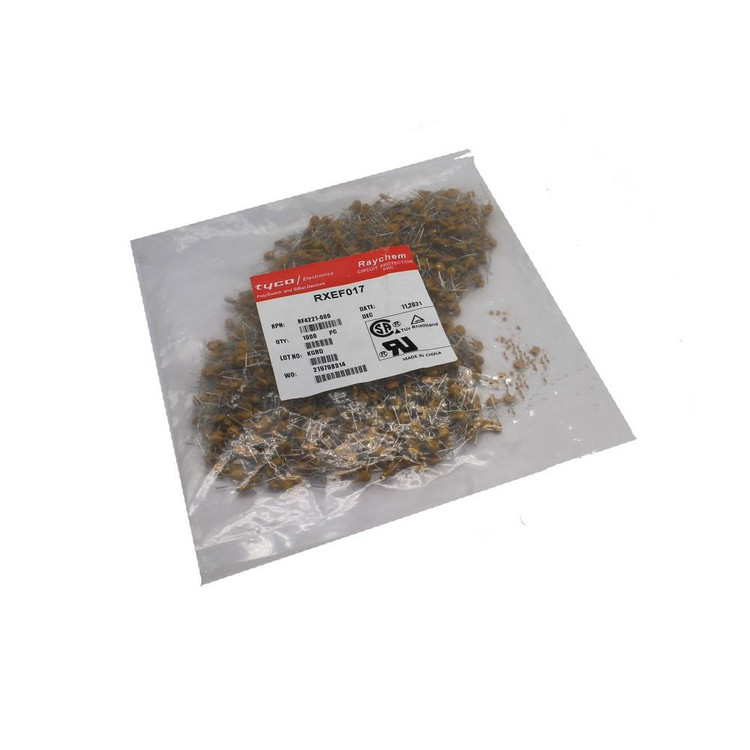

تعداد در بسته: 1000 عدد
برند: TE Connectivity
پکیج: Radial
بستهبندی: Bulk
حداقل: 2 عدد
عنوان گروه: Resettable Fuses - PPTC
دیتاشیت: RXEF017
توضیحات: PTC Resettable Device,60V, PolySwitch PTC Devices Overcurrent Protection Device; Voltage Max:60V
Current Rating 40 A
Resistance 5.210 Ω
Holding Current 170 mA
Voltage Rating DC 60 V
Termination Style Radial
Mounting Style PCB Mount
Minimum Operating Temperature -40 C°
Maximum Operating Temperature 85 C°
Brand TE Connectivity
Package Radial
نقد و بررسی
در دنیای الکترونیک مدرن، جایی که پایداری و ایمنی مدارها بیش از پیش اهمیت یافته، فیوزهای سنتی جای خود را به فناوریهای پیشرفتهتری مانند فیوزهای پلیمری قابل تنظیم (PPTC) دادهاند. مدل RXEF017 از شرکت معتبر Littelfuse (قبلاً Raychem)، یکی از برجستهترین نمونههای این فناوری است. این فیوز، با طراحی radial-leaded و قابلیت نصب از طریق سوراخ (Through Hole)، برای کاربردهای متنوعی از جمله حفاظت از باتریهای لیتیوم-یون، شارژرهای USB، روترهای شبکه، و تجهیزات مخابراتی طراحی شده است.
مشخصات فنی کلیدی RXEF017
- ولتاژ نامی: 60 ولت DC (مناسب برای سیستمهای کمولتاژ تا متوسط)
- جریان نگهدارنده (I_hold): 170 میلیآمپر – مدار را در جریانهای عادی بدون اختلال حفظ میکند.
- جریان قطع (I_trip): 340 میلیآمپر – در صورت اضافهبار، در کمتر از 3 ثانیه فعال میشود.
- جریان حداکثر: 40 آمپر (قابلیت تحمل پیکهای کوتاهمدت)
- ابعاد: قطر 7.4 میلیمتر، ارتفاع 12.7 میلیمتر، pitch 5.8 میلیمتر – ایدهآل برای بردهای PCB فشرده.
- دمای کاری: از -40°C تا +85°C – مقاوم در برابر شرایط محیطی متنوع.
- مقاومت: حدود 3.3 اهم در حالت عادی، که با افزایش دما به طور چشمگیری افزایش مییابد.
مزایای رقابتی RXEF017: برخلاف فیوزهای یکبارمصرف، RXEF017 خودکار و قابل تنظیم است؛ پس از رفع اضافهبار و خنک شدن، به حالت عادی بازمیگردد. این ویژگی نه تنها هزینههای نگهداری را کاهش میدهد، بلکه downtime سیستم را به حداقل میرساند. Littelfuse با استفاده از مواد پلیمری پیشرفته، این فیوز را برای استانداردهای ایمنی مانند UL و RoHS بهینهسازی کرده، که آن را به گزینهای ایدهآل برای طراحان حرفهای مدارهای الکترونیکی تبدیل میکند. در تستهای عملی، این مدل در برابر جریانهای ناگهانی (مانند اتصال کوتاه) با سرعت بالا عمل کرده و از آسیب به اجزای حساس جلوگیری مینماید.
اگر به دنبال محافظتی قابل اعتماد برای پروژههای IoT، تجهیزات پزشکی قابل حمل یا سیستمهای خودرویی هستید، RXEF017 با تعادل عالی بین اندازه کوچک و عملکرد بالا، انتخابی استراتژیک است. برای جزئیات بیشتر، دیتاشیت رسمی Littelfuse را بررسی کنید.
سوالات متداول (FAQ) درباره RXEF017
- RXEF017 چیست و چگونه کار میکند؟ RXEF017 یک فیوز PPTC (Polymer Positive Temperature Coefficient) است که با افزایش جریان بیش از حد (بالای 340 میلیآمپر)، مقاومت خود را افزایش داده و جریان را قطع میکند. پس از رفع مشکل و خنک شدن (معمولاً در عرض چند ثانیه تا دقیقه)، به طور خودکار به حالت عادی بازمیگردد. این مکانیسم پلیمری، آن را از فیوزهای حرارتی سنتی متمایز میسازد.
- در چه کاربردهایی میتوان از RXEF017 استفاده کرد؟ این فیوز برای حفاظت مدارهای کمجریان مانند شارژرهای موبایل، ماژولهای وایفای، سنسورهای هوشمند، و باتریهای قابل شارژ مناسب است. با ولتاژ 60V و جریان نگهدارنده 170mA، در پروژههای DIY، تجهیزات صنعتی سبک، و دستگاههای مصرفی الکترونیکی کاربرد وسیعی دارد.
- آیا RXEF017 قابل تعویض است و عمر مفید آن چقدر است؟ بله، این فیوز قابل تنظیم است و هزاران سیکل قطع و وصل را بدون افت عملکرد تحمل میکند (بسته به شرایط، بیش از 1000 سیکل). عمر مفید آن به عوامل محیطی بستگی دارد، اما در دمای استاندارد، بیش از 10 سال دوام میآورد. برای نصب، از لحیمکاری استاندارد PCB استفاده کنید.
برای خرید اصیل و با قیمت رقابتی RXEF017، سایت E366.ir را پیشنهاد میکنیم. این فروشگاه معتبر الکترونیک، موجودی کامل قطعات Littelfuse را با ارسال سریع و پشتیبانی فنی ارائه میدهد. همین حالا به E366.ir سر بزنید و پروژهتان را ایمنتر کنید!
