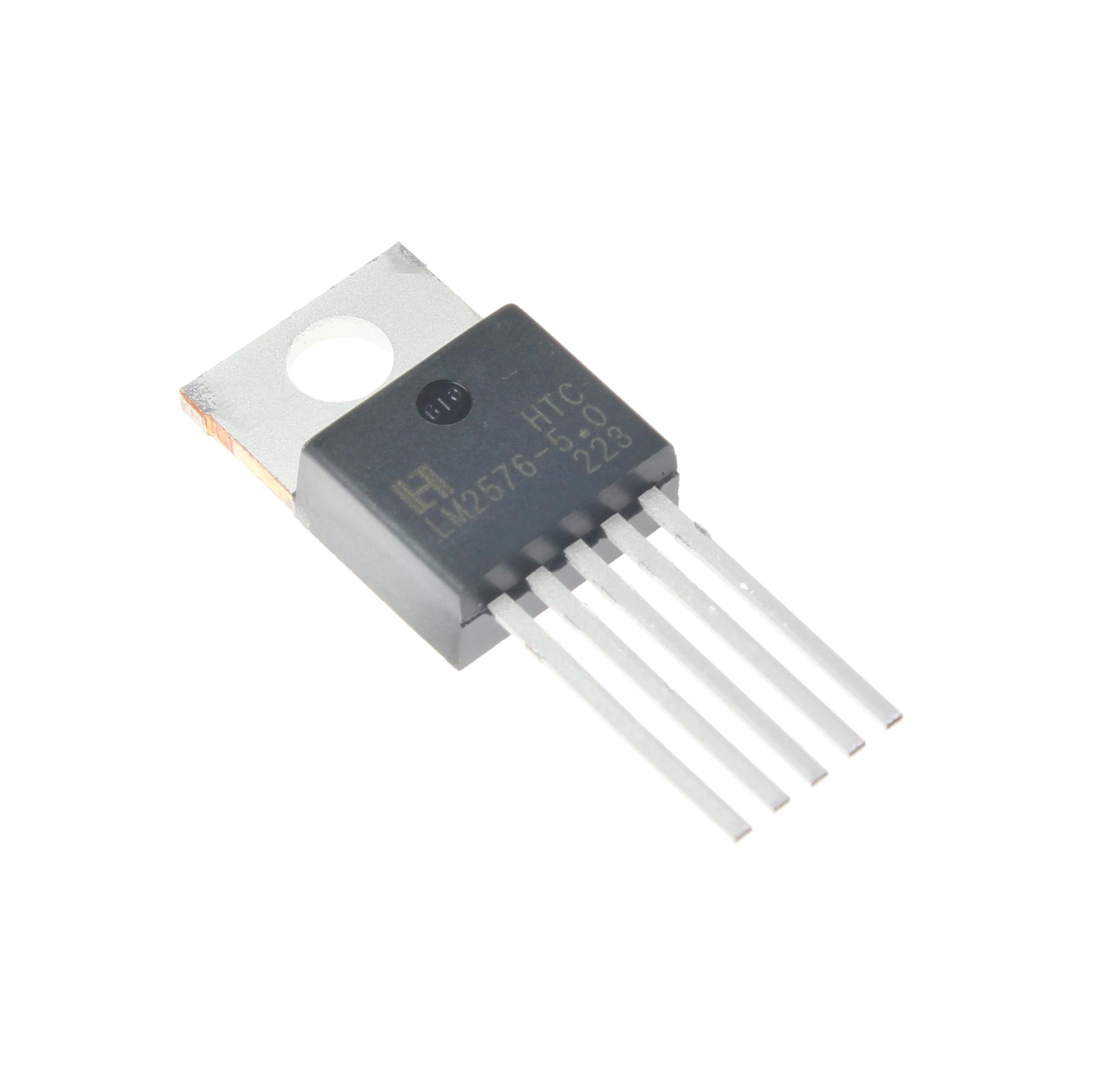

رگولاتور LM2576T 5.0 HTC

رگولاتور کاهنده LM2576T-5.0 از برند HTC Korea یک مدار مجتمع (IC) قدرتمند و کارآمد است که برای طراحی منابع تغذیه سوئیچینگ کاهنده (Buck Converter) به کار می‌رود. این محصول با قابلیت ارائه جریان خروجی تا 3 آمپر و ولتاژ ثابت 5 ولت، انتخابی ایده‌آل برای پروژه‌های الکترونیکی حرفه‌ای و صنعتی است که نیاز به راندمان بالا و پایداری در تغذیه دارند. طراحی ساده و نیاز به حداقل قطعات خارجی، این رگولاتور را به گزینه‌ای محبوب برای مهندسان و طراحان سیستم‌های الکترونیکی تبدیل کرده است.

ویژگی‌های کلیدی LM2576T-5.0 HTC

• ولتاژ خروجی ثابت 5 ولت: ارائه ولتاژ پایدار با تلرانس ±4% در شرایط مختلف بار و ورودی.

• جریان خروجی بالا: توانایی ارائه جریان تا 3 آمپر، مناسب برای تغذیه مدارهای پرمصرف.

• راندمان بالا: به دلیل استفاده از فناوری سوئیچینگ، راندمان این رگولاتور در مقایسه با رگولاتورهای خطی سنتی بسیار بالاتر است (تا 80% یا بیشتر).

• فرکانس سوئیچینگ ثابت 52 کیلوهرتز: کاهش نویز و بهبود عملکرد در طراحی‌های حساس.

• محافظت‌های داخلی: شامل محدودسازی جریان چرخه به چرخه، خاموشی حرارتی (Thermal Shutdown) و حالت خاموشی خارجی (TTL Shutdown) با جریان آماده به کار تنها 80 میکروآمپر.

• نیاز به حداقل قطعات خارجی: تنها 4 قطعه خارجی (دیود شاتکی، سلف، خازن ورودی و خروجی) برای عملکرد بهینه کافی است.

• بسته‌بندی TO-220-5: طراحی مقاوم با امکان نصب هیت‌سینک برای مدیریت حرارتی بهتر در کاربردهای پرقدرت.

کاربردها

رگولاتور LM2576T-5.0 به دلیل انعطاف‌پذیری و کارایی بالا در طیف گسترده‌ای از پروژه‌ها مورد استفاده قرار می‌گیرد، از جمله:

• منابع تغذیه برای میکروکنترلرها: مانند آردوینو، رزبری‌پای و سایر پلتفرم‌های توسعه.

• سیستم‌های صنعتی و اتوماسیون: برای تغذیه پایدار تجهیزات صنعتی.

• شارژرها و سیستم‌های باتری‌محور: در دستگاه‌های قابل حمل که نیاز به ولتاژ 5 ولت دارند.

• لوازم الکترونیکی مصرفی: مانند تلویزیون‌ها، دستگاه‌های صوتی و تصویری و سیستم‌های روشنایی LED.

مزایای رقابتی

در مقایسه با رگولاتورهای خطی سنتی، LM2576T-5.0 به دلیل استفاده از فناوری سوئیچینگ، اتلاف توان کمتری دارد و در بسیاری از موارد نیازی به هیت‌سینک بزرگ یا حتی بدون هیت‌سینک قابل استفاده است. این ویژگی باعث کاهش هزینه‌ها و ابعاد طراحی می‌شود. همچنین، وجود محافظت‌های داخلی، پایداری و قابلیت اطمینان این رگولاتور را در شرایط سخت کاری تضمین می‌کند.

مشخصات فنی

• ولتاژ ورودی: 4 تا 40 ولت (برای نسخه 5.0 ولت، ورودی پیشنهادی 12 ولت)

• ولتاژ خروجی: 5 ولت ±4%

• جریان خروجی: تا 3 آمپر

• فرکانس سوئیچینگ: 52 کیلوهرتز (±10%، ±2% در دمای 0 تا 125 درجه سانتی‌گراد)

• دمای کاری: -40 تا +125 درجه سانتی‌گراد

• راندمان: تا 80% (بسته به شرایط ورودی و بار)

• جریان آماده به کار: 80 میکروآمپر (معمولی)

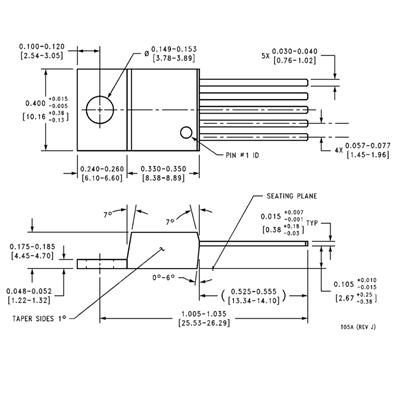

• بسته‌بندی: TO-220-5

سوالات متداول (FAQ)

1. آیا LM2576T-5.0 برای پروژه‌های باتری‌محور مناسب است؟

بله، این رگولاتور به دلیل راندمان بالا و جریان آماده به کار پایین (80 میکروآمپر در حالت خاموشی)، گزینه‌ای عالی برای کاربردهای باتری‌محور است. با استفاده از قطعات خارجی مناسب، می‌توان مصرف توان را بهینه کرد و طول عمر باتری را افزایش داد.

2. آیا برای استفاده از LM2576T-5.0 نیاز به هیت‌سینک است؟

در کاربردهایی با جریان پایین یا ورودی نزدیک به ولتاژ خروجی (مثلاً 12 ولت)، معمولاً نیازی به هیت‌سینک نیست. اما در شرایطی که جریان خروجی نزدیک به 3 آمپر باشد یا ولتاژ ورودی بالا (مثلاً 24 ولت یا بیشتر)، استفاده از هیت‌سینک توصیه می‌شود.

3. چگونه می‌توانم از پایداری ولتاژ خروجی LM2576T-5.0 اطمینان حاصل کنم؟

برای دستیابی به بهترین عملکرد، از قطعات خارجی با کیفیت بالا (مانند سلف‌های پیشنهادی توسط سازنده و خازن‌های با ESR پایین) استفاده کنید و طراحی مدار را مطابق با دیتاشیت انجام دهید. همچنین، اطمینان حاصل کنید که مسیرهای PCB برای کاهش نویز و تداخل بهینه شده باشند.

خرید LM2576T-5.0 HTC

برای تهیه رگولاتور LM2576T-5.0 HTC با کیفیت اصلی و قیمت مناسب، پیشنهاد می‌کنیم از فروشگاه معتبر E366.ir خرید کنید. این فروشگاه طیف گسترده‌ای از قطعات الکترونیکی را با ضمانت اصالت کالا و پشتیبانی فنی ارائه می‌دهد.
