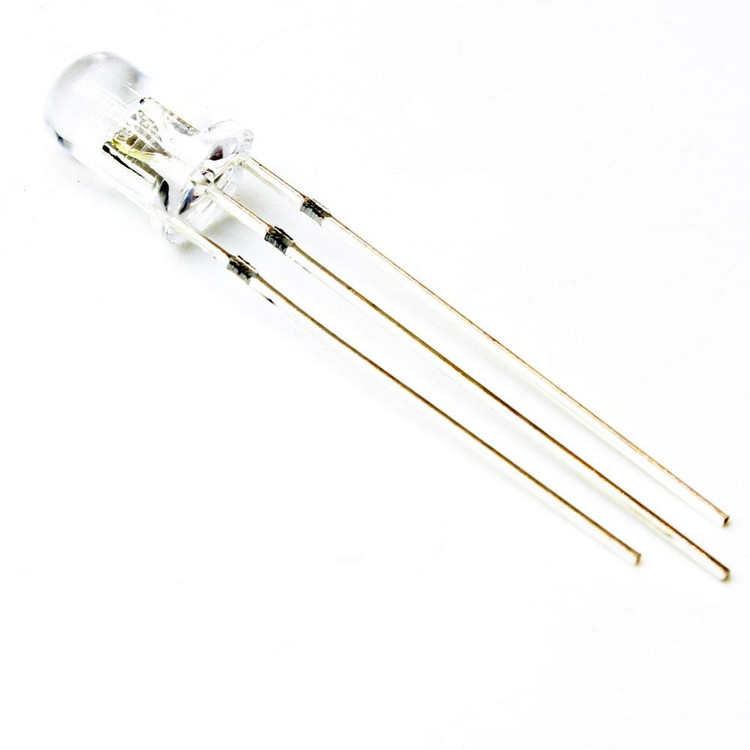

ال ای دی LED 5MM 3P CA RED BLUE

LED 5MM 3P CA RED BLUE
ندارد - کالای اصل 🏅
1,597
توضیحات

نام قطعه: LED 5 3P CA (R & B)
نام کارخانه‌ای: LED 5 3P CA (R & B)
رنگ روشنایی Red-Blue
جریان 20 میلی آمپر
طول موج 625 نانو متر
ولتاژ مستقیم 3.2 ولت
زاویه دید 30 درجه
رنگ لنز Red-Blue
اندازه ال ای دی 5 میلیمتر
نوع LED
حداقل دمای عملیاتی -20 درجه سانتیگراد
حداکثر دمای عملیاتی +85 درجه سانتیگراد
تعداد در بسته: 1000 عدد
برند: CHINA
پکیج: Radial
بسته‌بندی: Bulk
حداقل: 5 عدد
عنوان گروه: Standard LEDs - Through Hole
توضیحات: دیود نوری آند قرمز-آبی 5 میلیمتر (پایه مشترک مثبت می باشد) Light Emitting Diode ; Color: Red & Blue ; 5mm ; Radial (Lens 5mm)
Illumination Color Red-Blue
Forward Current (If) 20 mA
Wavelength 625 nm
Forward Voltage (Vf) 3.2 V
Viewing Angle 30 deg
Lens Color Red-Blue
LED Size 5 mm
Type LED
Minimum Operating Temperature -20 C°
Maximum Operating Temperature +85 C°
Brand CHINA
Package Radial

نقد و بررسی

دیود نورافشان 5 میلی‌متری سه‌پین با آند مشترک (3P CA Red Blue) یکی از محبوب‌ترین و پرکاربردترین انواع LED در پروژه‌های الکترونیکی و تزئینی است. این LED با طراحی جمع‌وجور و عملکرد دو رنگ (قرمز و آبی)، گزینه‌ای ایده‌آل برای کاربردهایی است که نیاز به نورپردازی چندمنظوره، نشانگرهای بصری یا جلوه‌های نوری جذاب دارند. با قطر 5 میلی‌متر و ساختار شفاف یا مات (Diffused)، این محصول نور را به‌صورت یکنواخت پخش کرده و برای استفاده در انواع پروژه‌های DIY، مدارات الکترونیکی، و سیستم‌های روشنایی مناسب است.

ویژگی‌های کلیدی محصول

  • نوع LED: دیود نورافشان 5 میلی‌متری با آند مشترک (Common Anode).

  • رنگ‌های خروجی: قرمز (620-625 نانومتر) و آبی (460-465 نانومتر).

  • ولتاژ کاری:

    • قرمز: 2.0 تا 2.2 ولت

    • آبی: 3.0 تا 3.4 ولت

  • جریان نامی: 20 میلی‌آمپر (mA) برای هر رنگ.

  • زاویه دید: 30 تا 60 درجه (بسته به نوع لنز: شفاف یا مات).

  • شدت نور:

    • قرمز: 2000-3000 mcd

    • آبی: 3000-4000 mcd

  • طول عمر: بیش از 50,000 ساعت با عملکرد پایدار.

  • کاربردها: مناسب برای پروژه‌های آردوینو، راسبری پای، نشانگرهای بصری، نورپردازی تزئینی، و مدارات الکترونیکی.

  • ویژگی‌های اضافی:

    • مصرف انرژی پایین

    • مقاومت بالا در برابر شوک و لرزش

    • نصب آسان روی بردهای بِرِدبورد یا PCB

مزایای استفاده از LED 5MM 3P CA Red Blue

  1. انعطاف‌پذیری در طراحی: این LED با قابلیت تولید دو رنگ قرمز و آبی، امکان ایجاد جلوه‌های نوری متنوع را فراهم می‌کند. با استفاده از مدارات PWM (مدولاسیون عرض پالس)، می‌توانید شدت نور هر رنگ را به‌صورت جداگانه کنترل کنید.

  2. کیفیت نور بالا: شدت نور مناسب و زاویه دید گسترده، این LED را برای کاربردهای نمایشی و نشانگرهای بصری ایده‌آل می‌سازد.

  3. سازگاری با پروژه‌های DIY: طراحی سه‌پین با آند مشترک، اتصال به میکروکنترلرها مانند آردوینو یا راسبری پای را ساده‌تر می‌کند.

  4. صرفه‌جویی در انرژی: با مصرف انرژی پایین، این LED برای پروژه‌هایی که نیاز به کارکرد طولانی‌مدت دارند، بسیار مناسب است.

کاربردها

  • پروژه‌های الکترونیکی: استفاده در بردهای آردوینو، راسبری پای، و سایر پلتفرم‌های میکروکنترلر برای نمایش وضعیت یا ایجاد افکت‌های نوری.

  • نورپردازی تزئینی: مناسب برای تزئینات داخلی، نورپردازی خودرو، یا ساخت تابلوهای تبلیغاتی.

  • آموزش و آزمایش: ایده‌آل برای آزمایش‌های علمی، آموزش الکترونیک، و پروژه‌های دانش‌آموزی.

  • نشانگرهای بصری: استفاده در پنل‌های کنترلی، دستگاه‌های صنعتی، و سیستم‌های هشدار.

نکات نصب و استفاده

  • مقاومت محدودکننده جریان: برای جلوگیری از آسیب به LED، حتماً از مقاومت مناسب (مانند 220 اهم برای قرمز و 150 اهم برای آبی در ولتاژ 5 ولت) استفاده کنید.

  • پلاریته: پین بلندتر به‌عنوان آند مشترک (+) و دو پین کوتاه‌تر به کاتدهای رنگ‌های قرمز و آبی (-) متصل می‌شوند.

  • دمای لحیم‌کاری: لحیم‌کاری باید در دمای 482-527 درجه فارنهایت و در کمتر از 3 ثانیه انجام شود تا از آسیب به LED جلوگیری شود.

  • ذخیره‌سازی: محصول را در محیط خشک و دور از آتش یا دمای بالا نگهداری کنید.

چرا این LED را انتخاب کنید؟

LED 5MM 3P CA Red Blue با ترکیب کیفیت بالا، عملکرد قابل‌اعتماد، و قیمت مناسب، انتخابی عالی برای حرفه‌ای‌ها و علاقه‌مندان به الکترونیک است. این محصول با طراحی استاندارد و سازگاری با انواع مدارات، به شما امکان می‌دهد تا خلاقیت خود را در پروژه‌های نوری و الکترونیکی به نمایش بگذارید.

سوالات متداول (FAQ)

  1. تفاوت LED با آند مشترک (CA) و کاتد مشترک (CC) چیست؟
    در LED با آند مشترک (Common Anode)، پین مشترک به قطب مثبت منبع تغذیه متصل می‌شود و کاتدها برای کنترل هر رنگ به زمین یا سیگنال کنترلی متصل می‌شوند. در LED با کاتد مشترک (Common Cathode)، پین مشترک به زمین متصل شده و آندها برای کنترل رنگ‌ها استفاده می‌شوند. این LED با آند مشترک برای مداراتی که نیاز به کنترل ساده‌تر با میکروکنترلر دارند، مناسب‌تر است.

  2. آیا این LED برای پروژه‌های آردوینو مناسب است؟
    بله، این LED به دلیل ولتاژ کاری پایین (2.0-3.4 ولت) و جریان نامی 20 میلی‌آمپر، کاملاً با آردوینو و سایر میکروکنترلرها سازگار است. با استفاده از PWM می‌توانید شدت نور و ترکیب رنگ‌ها را به‌راحتی کنترل کنید.

  3. چگونه می‌توانم شدت نور این LED را تنظیم کنم؟
    برای تنظیم شدت نور، می‌توانید از مقاومت‌های مختلف برای محدود کردن جریان استفاده کنید یا از سیگنال PWM (مدولاسیون عرض پالس) در میکروکنترلرها بهره ببرید تا روشنایی هر رنگ را به‌صورت جداگانه تنظیم کنید.
