توضیحات

نام قطعه: TPS54332DDA
نام کارخانه‌ای: TPS54332DDA
جریان خروجی 3.5 آمپر
ولتاژ خروجی 26.04 ولت
تعداد خروجی 1 خروجی
کارکرد Step-Down
ولتاژ خروجی 800 میلی ولت
کمترین ولتاژ ورودی 3.5 ولت
بیشترین ولتاژ ورودی 28 ولت
توپولوژی Buck
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +150 درجه سانتیگراد
تعداد در بسته: 2500 عدد
برند: Texas Instruments
پکیج: HSOP-8
بسته‌بندی: Tape & Reel
عنوان گروه: Switching Voltage Regulators
Output Current 3.5 A
Output Voltage (Max) 26.04 V
Number of Output 1 Output
Function Step-Down
Output Voltage (Min) 800 mV
Input Voltage MIN 3.5 V
Input Voltage MAX 28 V
Topology Buck
Mounting Style SMD/SMT
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +150 C°
Brand Texas Instruments
Package HSOP-8

نقد و بررسی

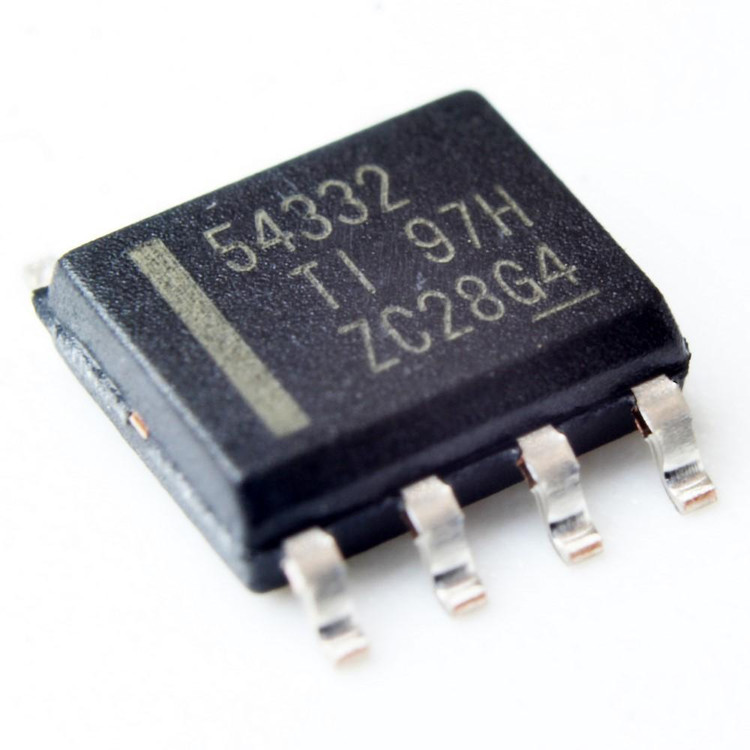

TPS54332DDA یک مبدل DC-DC کاهنده (Buck Converter) با کارایی بالا از شرکت Texas Instruments است که برای کاربردهای متنوع در الکترونیک طراحی شده است. این تراشه با ویژگی‌های برجسته‌ای مانند راندمان بالا، قابلیت تنظیم ولتاژ خروجی و حالت Eco-mode برای صرفه‌جویی در مصرف انرژی، گزینه‌ای ایده‌آل برای طراحی سیستم‌های تغذیه پیشرفته به شمار می‌رود.

ویژگی‌های کلیدی TPS54332DDA

محدوده ولتاژ ورودی گسترده: پشتیبانی از ورودی 3.5 ولت تا 28 ولت، مناسب برای کاربردهای مختلف از جمله سیستم‌های 5 ولت، 12 ولت و 24 ولت.
جریان خروجی بالا: توانایی ارائه جریان خروجی تا 3.5 آمپر به صورت مداوم.
ولتاژ خروجی قابل تنظیم: امکان تنظیم ولتاژ خروجی از 0.8 ولت تا 25 ولت با استفاده از تقسیم‌کننده مقاومتی.
فرکانس سوئیچینگ ثابت: عملکرد با فرکانس 1 مگاهرتز برای بهینه‌سازی اندازه قطعات خارجی.
حالت Eco-mode: افزایش راندمان در بارهای سبک با استفاده از حالت پالس‌ردشدن (Pulse-Skipping) که مصرف انرژی را کاهش می‌دهد.
مصرف جریان خاموشی پایین: جریان خاموشی تنها 1 میکروآمپر، ایده‌آل برای کاربردهای باتری‌محور.
محافظت‌های داخلی: شامل حفاظت در برابر اضافه‌جریان، اضافه‌ولتاژ و خاموشی حرارتی برای افزایش ایمنی و طول عمر مدار.
پکیج PowerPAD: بسته‌بندی 8 پین SO PowerPAD با ابعاد 4.9 × 3.9 میلی‌متر برای دفع حرارت بهتر و طراحی فشرده.

کاربردها

TPS54332DDA به دلیل انعطاف‌پذیری و عملکرد قوی، در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد:

الکترونیک مصرفی: مانند ست‌تاپ باکس‌ها، نمایشگرهای LCD، شارژرهای باتری و تجهیزات شبکه (CPE).
صنعت خودرو: تأمین توان در سیستم‌های صوتی خودرو و سایر تجهیزات الکترونیکی.
منابع تغذیه توزیع‌شده: مناسب برای سیستم‌های 5 ولت، 12 ولت و 24 ولت در کاربردهای صنعتی.

مزایا

راندمان بالا: استفاده از MOSFET داخلی با مقاومت پایین (80 میلی‌اهم) برای کاهش تلفات.
طراحی ساده: کنترل جریان مد با جبران‌سازی شیب داخلی، نیاز به قطعات خارجی را کاهش می‌دهد.
انعطاف‌پذیری: قابلیت تنظیم ولتاژ خروجی و فرکانس سوئیچینگ برای تطبیق با نیازهای مختلف.
پشتیبانی طراحی: ابزار WEBENCH از Texas Instruments برای ساده‌سازی طراحی مدار.

مشخصات فنی

پارامتر	مقدار
ولتاژ ورودی	3.5V تا 28V
ولتاژ خروجی	0.8V تا 25V (قابل تنظیم)
جریان خروجی	3.5A (حداکثر)
فرکانس سوئیچینگ	1MHz
راندمان	تا 90% (بسته به شرایط بار)
دمای کاری	-40°C تا 150°C
پکیج	8-Pin SO PowerPAD

چرا TPS54332DDA انتخاب مناسبی است؟

این تراشه به دلیل ترکیب منحصربه‌فردی از کارایی بالا، مصرف انرژی پایین و انعطاف‌پذیری در طراحی، برای مهندسان الکترونیک و طراحان سیستم‌های قدرت انتخابی ایده‌آل است. قابلیت استفاده در برنامه‌های باتری‌محور و سیستم‌های صنعتی با نیاز به پایداری بالا، آن را به یکی از محبوب‌ترین مبدل‌های کاهنده در بازار تبدیل کرده است.

سوالات متداول (FAQ)

آیا TPS54332DDA برای کاربردهای باتری‌محور مناسب است؟
بله، این تراشه با جریان خاموشی بسیار پایین (1 میکروآمپر) و حالت Eco-mode برای کاهش مصرف انرژی در بارهای سبک، گزینه‌ای عالی برای سیستم‌های باتری‌محور مانند دستگاه‌های قابل حمل است.
چگونه می‌توان ولتاژ خروجی TPS54332DDA را تنظیم کرد؟
ولتاژ خروجی با استفاده از یک تقسیم‌کننده مقاومتی متصل به پین VSENSE قابل تنظیم است. با انتخاب مقادیر مناسب مقاومت‌ها، می‌توانید ولتاژ خروجی را از 0.8 ولت تا نزدیک به ولتاژ ورودی تنظیم کنید.
آیا این تراشه نیاز به قطعات خارجی زیادی دارد؟
خیر، طراحی TPS54332DDA با کنترل جریان مد و جبران‌سازی شیب داخلی، تعداد قطعات خارجی مورد نیاز را به حداقل می‌رساند و طراحی مدار را ساده‌تر می‌کند.

خرید TPS54332DDA

برای تهیه این محصول با کیفیت اصلی و گارانتی معتبر، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین قطعات الکترونیکی متنوعی را با قیمت مناسب و خدمات پشتیبانی قوی ارائه می‌دهد.
