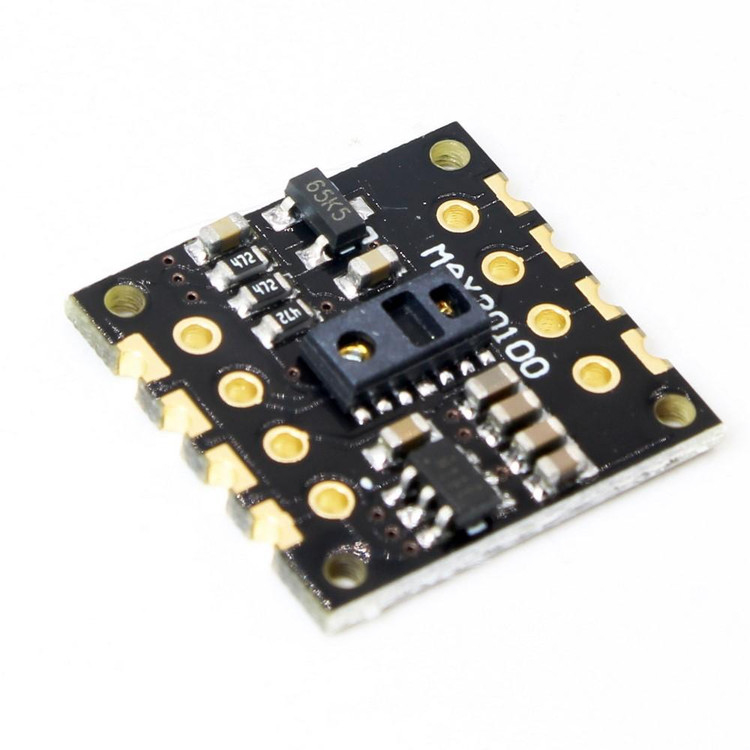

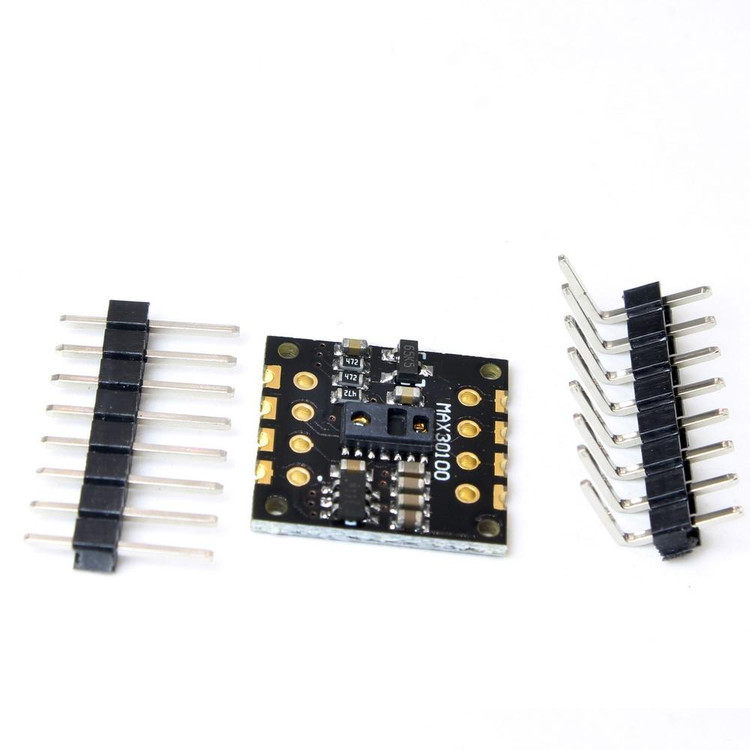

ماژول MAX30100 MODULE

ماژول MAX30100 یک راه‌حل پیشرفته و یکپارچه برای اندازه‌گیری ضربان قلب و سطح اکسیژن خون (SpO2) است که توسط شرکت Maxim Integrated طراحی و تولید شده است. این سنسور نوری با بهره‌گیری از فناوری‌های نوین، به‌طور گسترده در دستگاه‌های پوشیدنی مانند ساعت‌های هوشمند، ردیاب‌های تناسب اندام و تجهیزات پزشکی مورد استفاده قرار می‌گیرد. با طراحی کم‌مصرف، دقت بالا و رابط کاربری ساده، این ماژول انتخابی ایده‌آل برای توسعه‌دهندگان، مهندسان، دانشجویان و علاقه‌مندان به پروژه‌های الکترونیکی و سلامت‌محور است.

ویژگی‌های کلیدی ماژول MAX30100

• اندازه‌گیری دقیق ضربان قلب و SpO2: این ماژول با استفاده از دو LED (قرمز با طول موج 660 نانومتر و مادون قرمز با طول موج 940 نانومتر) و یک فوتودتکتور حساس، قادر به اندازه‌گیری دقیق ضربان قلب و میزان اکسیژن خون است. این طول موج‌ها به‌طور خاص برای تشخیص تفاوت در جذب نور توسط هموگلوبین اکسیژن‌دار (HbO2) و غیراکسیژن‌دار (Hb) انتخاب شده‌اند.

• مصرف انرژی پایین: ماژول MAX30100 با ولتاژ کاری 1.8 تا 3.3 ولت و جریان مصرفی تنها 600 میکروآمپر در حالت فعال و 0.7 میکروآمپر در حالت آماده‌به‌کار، برای دستگاه‌های باتری‌محور مانند گجت‌های پوشیدنی بسیار مناسب است.

• رابط I2C ساده: ارتباط با میکروکنترلرها از طریق پروتکل I2C انجام می‌شود که امکان اتصال آسان به پلتفرم‌هایی مانند Arduino، Raspberry Pi و دیگر میکروکنترلرها را فراهم می‌کند.

• لغو نور محیطی (ALC): این ماژول مجهز به فناوری حذف نور محیطی است که دقت اندازه‌گیری را حتی در شرایط نوری متغیر افزایش می‌دهد.

• سنسور دمای داخلی: وجود سنسور دمای داخلی به جبران خطاهای ناشی از تغییرات دما کمک می‌کند و دقت داده‌ها را بهبود می‌بخشد.

• طراحی فشرده و یکپارچه: ترکیب LEDها، فوتودتکتور و پردازش سیگنال آنالوگ با نویز پایین در یک پکیج کوچک، این ماژول را برای طراحی‌های جمع‌وجور ایده‌آل می‌کند.

• قابلیت نرخ نمونه‌برداری بالا: امکان تنظیم نرخ نمونه‌برداری و شدت جریان LED برای بهینه‌سازی مصرف انرژی و عملکرد.

نحوه عملکرد ماژول MAX30100

ماژول MAX30100 با استفاده از فناوری فوتوپلتیسموگرافی (PPG) عمل می‌کند. این فناوری بر اساس انتشار نور قرمز و مادون قرمز به بافت بدن (معمولاً نوک انگشت یا لاله گوش) و اندازه‌گیری نور بازتاب‌شده توسط فوتودتکتور کار می‌کند. تغییرات در حجم خون ناشی از ضربان قلب باعث تغییر در میزان جذب نور می‌شود که این تغییرات برای محاسبه ضربان قلب و سطح اکسیژن خون تحلیل می‌شوند.

• اندازه‌گیری ضربان قلب: LED مادون قرمز برای تشخیص تغییرات دوره‌ای در جریان خون استفاده می‌شود. با محاسبه زمان بین افزایش و کاهش حجم خون اکسیژن‌دار، ضربان قلب محاسبه می‌شود.

• اندازه‌گیری SpO2: با مقایسه میزان جذب نور قرمز و مادون قرمز توسط هموگلوبین اکسیژن‌دار و غیراکسیژن‌دار، سطح اکسیژن خون (SpO2) تخمین زده می‌شود.

کاربردهای ماژول MAX30100

ماژول MAX30100 به دلیل دقت، کارایی و طراحی فشرده در طیف گسترده‌ای از پروژه‌ها و محصولات مورد استفاده قرار می‌گیرد:

• دستگاه‌های پوشیدنی: ساعت‌های هوشمند و ردیاب‌های تناسب اندام برای پایش سلامت کاربر.

• تجهیزات پزشکی: دستگاه‌های مانیتورینگ بیمار برای اندازه‌گیری غیرتهاجمی ضربان قلب و اکسیژن خون.

• پروژه‌های آموزشی و تحقیقاتی: مناسب برای دانشجویان و محققان در زمینه الکترونیک و بیوتکنولوژی.

• برنامه‌های توسعه بازی و موبایل: افزودن قابلیت‌های پایش سلامت به اپلیکیشن‌ها و بازی‌های تعاملی.

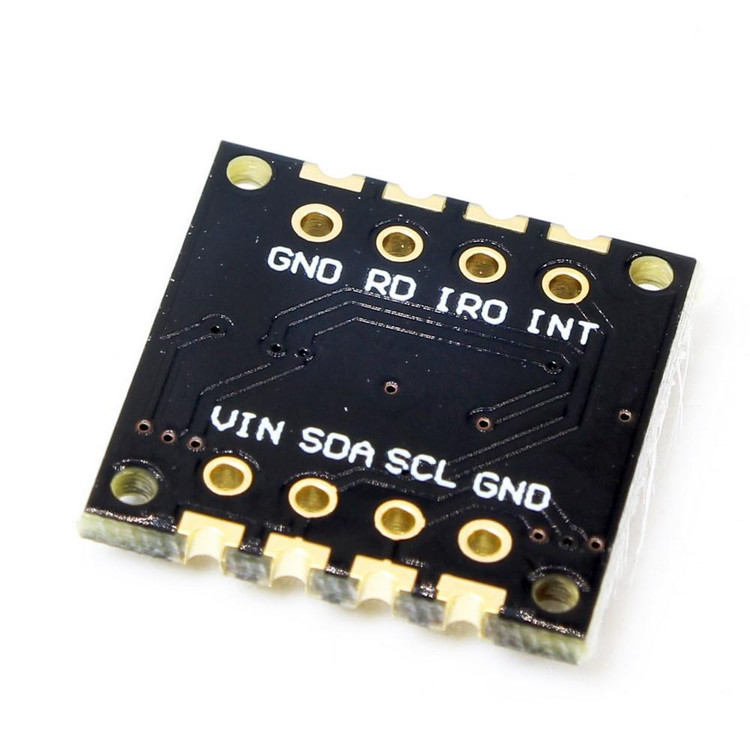

اتصال به Arduino

اتصال ماژول MAX30100 به میکروکنترلرهایی مانند Arduino بسیار ساده است:

1. Vin: به پین 3.3 ولت Arduino متصل کنید (ولتاژ کاری 1.8 تا 3.3 ولت).

2. GND: به زمین (GND) Arduino متصل شود.

3. SCL: به پین A5 (یا پین SCL در بردهای دیگر) متصل شود.

4. SDA: به پین A4 (یا پین SDA در بردهای دیگر) متصل شود.

5. INT (اختیاری): به پین دیجیتال (مثلاً پین 2) برای بررسی وقفه‌ها متصل شود.

نکته: برخی از ماژول‌های MAX30100 ممکن است به دلیل مشکل طراحی در مقاومت‌های پول‌آپ I2C (که به 1.8 ولت متصل هستند) با میکروکنترلرهای 5 ولتی به‌درستی کار نکنند. برای رفع این مشکل، می‌توانید مقاومت‌های پول‌آپ 4.7 کیلواهم داخلی را حذف کرده و مقاومت‌های خارجی 4.7 کیلواهم به 3.3 ولت متصل کنید.

نکات مهم در استفاده

• قرارگیری صحیح سنسور: برای دقت بیشتر، سنسور باید روی نوک انگشت یا لاله گوش قرار گیرد و از حرکت بیش‌ازحد یا فشار زیاد جلوگیری شود.

• محافظت در برابر نور محیطی: نور محیطی می‌تواند روی دقت اندازه‌گیری تأثیر بگذارد. اطمینان حاصل کنید که سنسور در تماس مناسب با پوست قرار دارد.

• کالیبراسیون: برای نتایج دقیق‌تر، کالیبراسیون مناسب و استفاده از کتابخانه‌های بهینه‌شده (مانند کتابخانه Arduino-MAX30100) توصیه می‌شود.

سوالات متداول (FAQ)

1. آیا ماژول MAX30100 برای کاربردهای پزشکی حرفه‌ای مناسب است؟
خیر، ماژول MAX30100 برای اهداف آموزشی، تحقیقاتی و پروژه‌های DIY طراحی شده است و نباید برای تشخیص پزشکی حرفه‌ای استفاده شود. برای کاربردهای پزشکی، از تجهیزات تأییدشده توسط استانداردهای پزشکی استفاده کنید.

2. چگونه می‌توان مشکل عدم شناسایی ماژول MAX30100 توسط Arduino را برطرف کرد؟
این مشکل معمولاً به دلیل ناسازگاری ولتاژ در خطوط I2C است. برای رفع آن، مقاومت‌های پول‌آپ 4.7 کیلواهم داخلی را حذف کرده و مقاومت‌های خارجی را به خطوط SCL و SDA با اتصال به 3.3 ولت اضافه کنید. همچنین، مطمئن شوید که کتابخانه مناسب نصب شده و اتصالات صحیح هستند.

3. آیا ماژول MAX30100 با میکروکنترلرهای 5 ولتی سازگار است؟
بله، اما به دلیل ولتاژ کاری 1.8 تا 3.3 ولت، باید از منبع تغذیه 3.3 ولت استفاده کنید. همچنین، برای جلوگیری از آسیب به ماژول، از مبدل سطح منطقی (Level Shifter) برای خطوط I2C در صورت استفاده از میکروکنترلر 5 ولتی استفاده کنید.
