ماژول تست و برنامه‌ریزی ESP32 WROOM: مشخصات و ویژگی‌ها

ماژول تست و برنامه‌ریزی ESP32 WROOM، که به اختصار ماژول برنینگ (Burning Test Module) نامیده می‌شود، ابزاری حرفه‌ای و کارآمد برای برنامه‌ریزی و تست ماژول‌های ESP32-WROOM در فرآیندهای توسعه و تولید است. این ماژول به‌گونه‌ای طراحی شده است که نیازهای توسعه‌دهندگان و تولیدکنندگان را در پروژه‌های اینترنت اشیا (IoT)، اتوماسیون صنعتی و برنامه‌های کاربردی بی‌سیم برآورده کند. در ادامه، به بررسی ویژگی‌ها، مشخصات فنی و کاربردهای این ابزار پرداخته‌ایم.

معرفی محصول

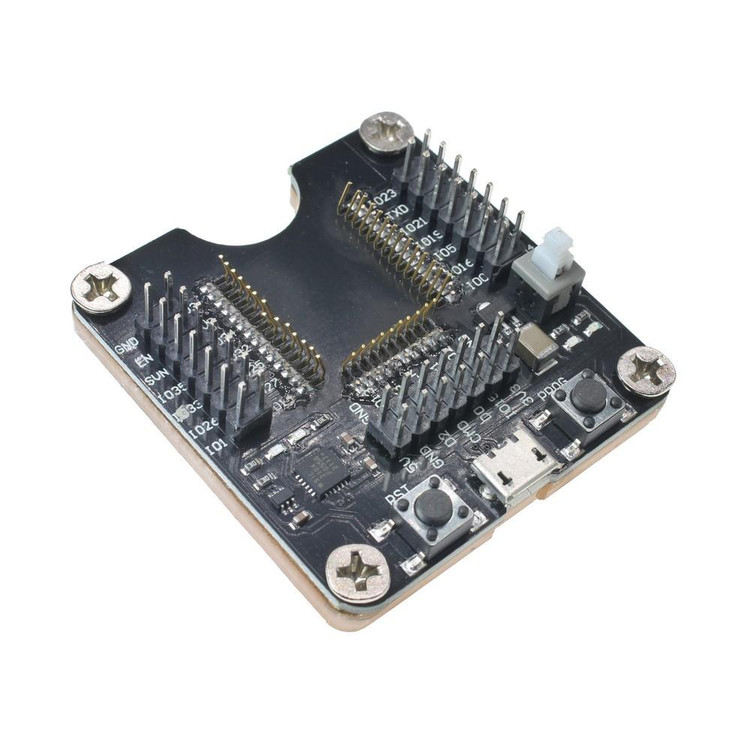

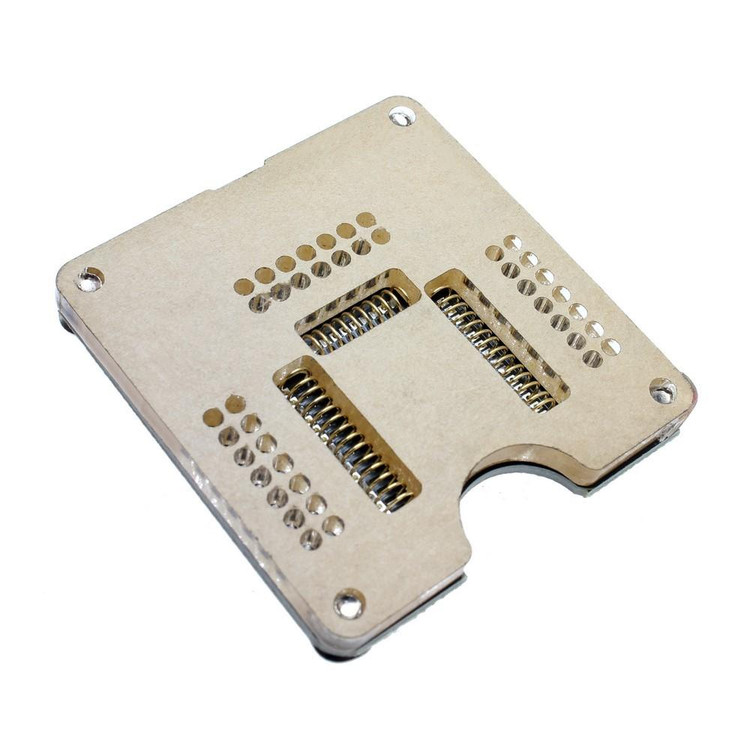

ماژول تست و برنامه‌ریزی ESP32 WROOM یک فیکسچر تخصصی است که برای برنامه‌ریزی (Burning) و تست ماژول‌های ESP32-WROOM-32، ESP-WROOM-32D، ESP-WROOM-32U و ESP32-SOLO-1 طراحی شده است. این ابزار امکان برنامه‌ریزی سریع و بدون نیاز به لحیم‌کاری را فراهم می‌کند و برای تولید دسته‌ای کوچک یا توسعه پروتوتایپ‌ها ایده‌آل است. این فیکسچر با استفاده از اجزای الکترونیکی با کیفیت بالا ساخته شده و پایداری و دوام بالایی را تضمین می‌کند.

مشخصات فنی

• نوع محصول: فیکسچر تست و برنامه‌ریزی (Burning Fixture)
• ماژول‌های سازگار: ESP-WROOM-32، ESP-WROOM-32D، ESP-WROOM-32U، ESP32-SOLO-1
• ولتاژ کاری: 5 ولت DC (تغذیه از طریق پورت USB)
• رابط ارتباطی: مجهز به تراشه CP2104 USB-to-UART برای اتصال پایدار و مطمئن
• ابعاد: 5 × 4.5 سانتی‌متر (1.97 × 1.77 اینچ)
• وزن: 27 گرم
• ویژگی‌های اضافی:
  • پشتیبانی از دانلود یک‌کلیکی فریمور
  • دارای نشانگرهای LED برای وضعیت تغذیه، برنامه‌ریزی و ارتباط سریال
  • دسترسی به تمامی پورت‌های GPIO برای دیباگ و توسعه
  • طراحی فشرده و مقاوم برای استفاده طولانی‌مدت
• کاربردها: مناسب برای برنامه‌ریزی دسته‌ای، تست ماژول‌ها در خط تولید، و استفاده به‌عنوان برد توسعه حداقل (Minimum System Development Board)

ویژگی‌های کلیدی

1. برنامه‌ریزی سریع و ساده: این فیکسچر با پشتیبانی از ابزار رسمی دانلود فریمور Espressif (مانند Flash Download Tool) امکان برنامه‌ریزی خودکار را فراهم می‌کند. کافی است ماژول را در جایگاه قرار داده، کابل USB را متصل کنید و با تنظیم پارامترهای برنامه‌ریزی، فرآیند را آغاز کنید.
2. اتصال پایدار: استفاده از تراشه CP2104 به‌جای CH340، اتصال سریال پایدار و با کیفیتی را ارائه می‌دهد که با اکثر سیستم‌عامل‌ها (ویندوز، لینوکس، مک) سازگار است.
3. انعطاف‌پذیری در کاربرد: این ماژول نه‌تنها برای برنامه‌ریزی دسته‌ای مناسب است، بلکه می‌تواند به‌عنوان یک برد توسعه حداقل برای تست و دیباگ استفاده شود. تمامی پین‌های GPIO در دسترس هستند و با LEDهای نشانگر وضعیت همراه شده‌اند.
4. دوام و کیفیت ساخت: استفاده از قطعات الکترونیکی با کیفیت بالا و فرآیند تولید دقیق، این فیکسچر را به گزینه‌ای مطمئن برای استفاده‌های صنعتی و حرفه‌ای تبدیل کرده است.
5. طراحی فشرده: اندازه کوچک و وزن سبک این ماژول، آن را برای استفاده در محیط‌های کاری مختلف مناسب می‌سازد.

کاربردها

• توسعه IoT: ایده‌آل برای پروژه‌های اینترنت اشیا که نیاز به تست و برنامه‌ریزی ماژول‌های ESP32 دارند.
• تولید دسته‌ای کوچک: مناسب برای تولیدکنندگان جهت برنامه‌ریزی و تست ماژول‌ها قبل از نصب در محصولات نهایی.
• آموزش و تحقیق: مناسب برای محیط‌های آموزشی و آزمایشگاه‌های تحقیقاتی برای تست و توسعه پروژه‌های مبتنی بر ESP32.
• پروتوتایپ‌سازی: به‌عنوان یک برد توسعه حداقل برای دیباگ و آزمایش پروتوتایپ‌ها.

نحوه استفاده

1. درایور تراشه CP2104 را متناسب با سیستم‌عامل خود دانلود و نصب کنید.
2. ابزار رسمی دانلود فریمور Espressif (Flash Download Tool) را دانلود کنید.
3. ماژول ESP32-WROOM را در جایگاه فیکسچر قرار دهید.
4. کابل USB را برای تأمین تغذیه متصل کنید.
5. ابزار دانلود را باز کرده، پارامترهای برنامه‌ریزی را تنظیم کنید و با کلیک بر روی "START" فرآیند برنامه‌ریزی را آغاز کنید. فیکسچر به‌طور خودکار ماژول را ریست کرده و به حالت برنامه‌ریزی می‌برد.

مزایا

• کارایی بالا: فرآیند برنامه‌ریزی سریع و خودکار.
• پشتیبانی گسترده: سازگاری با چندین مدل ماژول ESP32.
• طراحی کاربرپسند: نشانگرهای LED و دسترسی آسان به GPIOها.
• دوام و پایداری: مناسب برای استفاده طولانی‌مدت در محیط‌های صنعتی.

سوالات متداول (FAQ)

1. آیا این فیکسچر شامل ماژول ESP32 است؟
   خیر، این فیکسچر فقط یک ابزار تست و برنامه‌ریزی است و ماژول ESP32 باید به‌صورت جداگانه تهیه شود.

2. آیا این فیکسچر با Arduino IDE سازگار است؟
   بله، می‌توانید از این فیکسچر برای برنامه‌ریزی ماژول‌های ESP32 با استفاده از Arduino IDE یا سایر پلتفرم‌های توسعه مانند ESP-IDF استفاده کنید.

3. چه سیستم‌عامل‌هایی با این فیکسچر سازگار هستند؟
   این فیکسچر با نصب درایور CP2104 با سیستم‌عامل‌های ویندوز، لینوکس و مک سازگار است.
