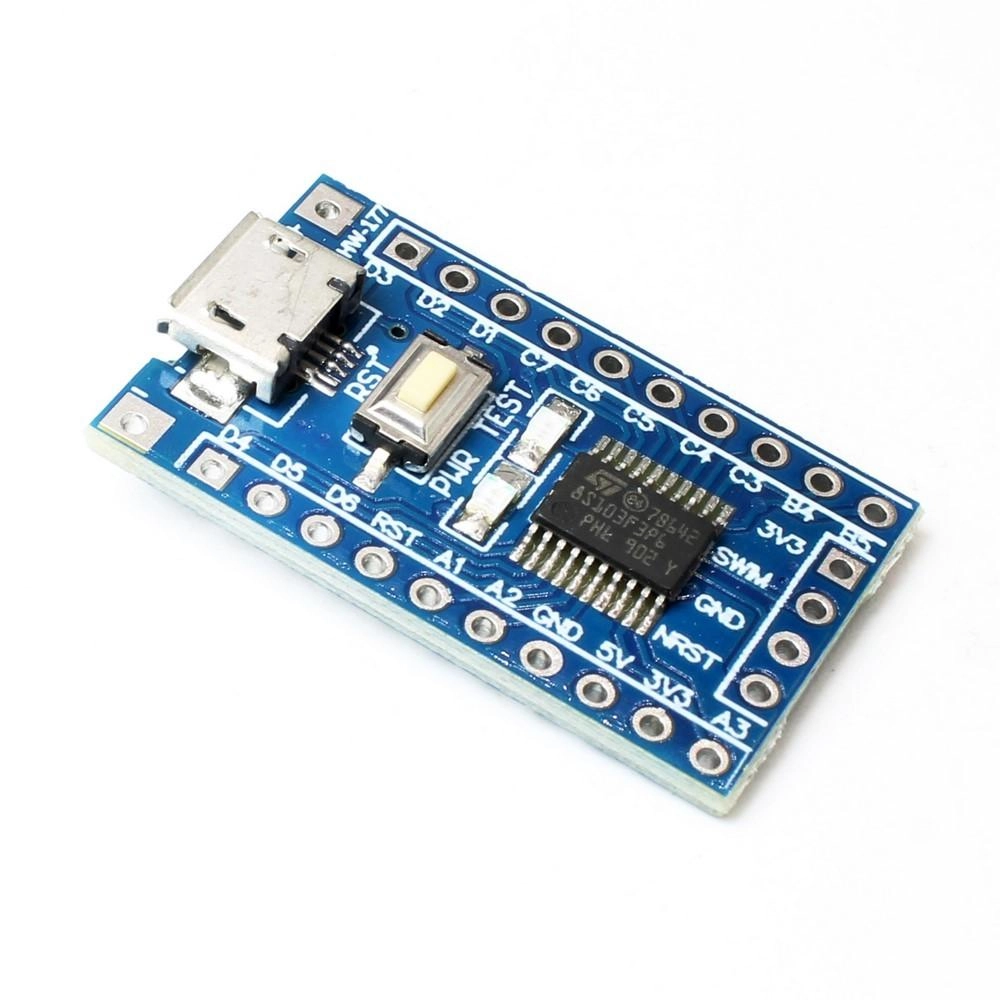

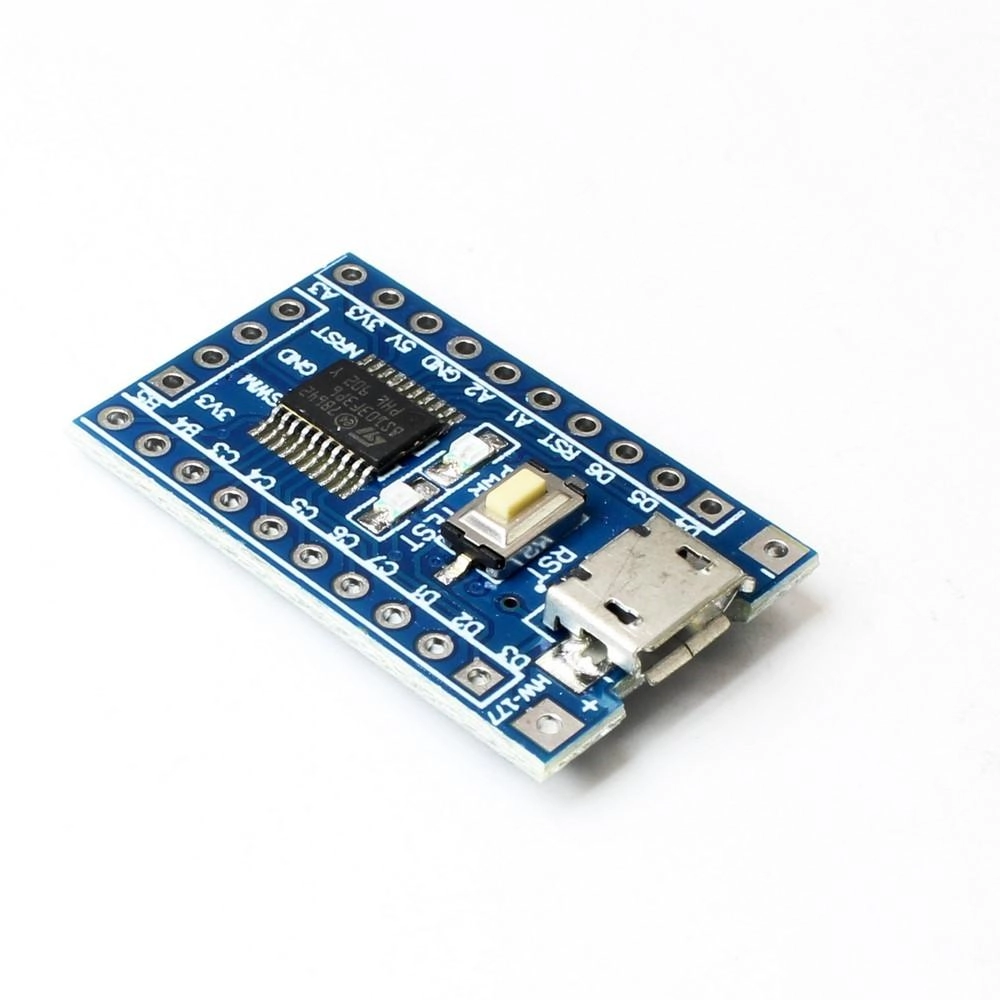

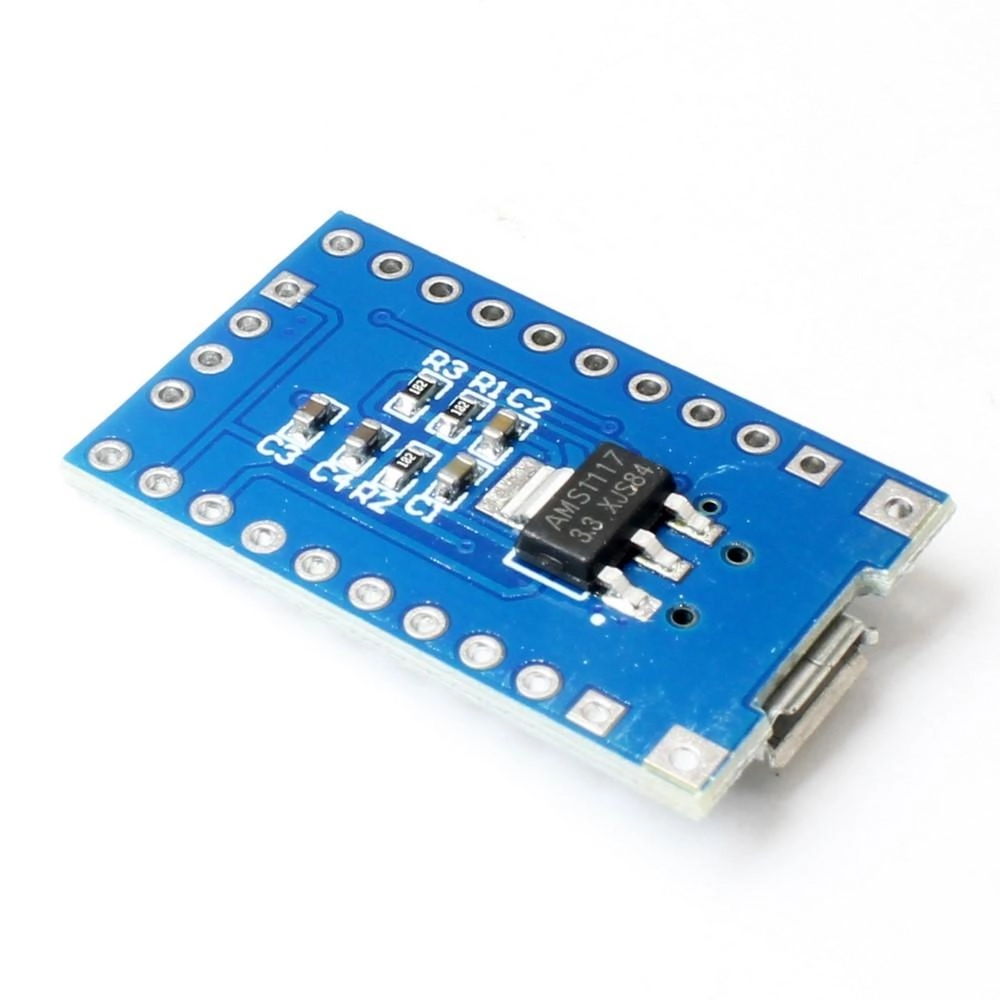

برد توسعه میکروکنترلر STM8S103F3P6 BOARD

میکروکنترلر STM8S103F3P6 از خانواده میکروکنترلرهای 8 بیتی STM8S است که توسط شرکت STMicroelectronics تولید شده است. این میکروکنترلر با معماری Harvard و هسته STM8 طراحی شده و برای کاربردهای صنعتی، مصرفی و خودرویی مناسب است. این محصول با قیمت مقرون‌به‌صرفه و عملکرد قدرتمند، گزینه‌ای ایده‌آل برای پروژه‌های تعبیه‌شده (Embedded) محسوب می‌شود.

ویژگی‌های کلیدی STM8S103F3P6

1. هسته 8 بیتی STM8:

   • فرکانس کاری تا 16 مگاهرتز.

   • دستورات بهینه‌شده برای اجرای سریع (تا 20 MIPS در 16 مگاهرتز).

2. حافظه:

   • 8 کیلوبایت حافظه فلش برنامه با قابلیت تا 100,000 چرخه نوشتن/پاک کردن.

   • 1 کیلوبایت حافظه RAM.

   • 128 بایت حافظه EEPROM با قابلیت تا 300,000 چرخه نوشتن/پاک کردن.

3. پورت‌های I/O:

   • 16 پورت GPIO قابل پیکربندی با قابلیت مقاومت Pull-up و Pull-down.

4. تایمرها:

   • تایمر 16 بیتی پیشرفته (TIM1) با قابلیت PWM.

   • تایمر 8 بیتی (TIM2, TIM4).

5. ارتباطات:

   • واسط SPI با سرعت تا 8 مگاهرتز.

   • واسط I2C با پشتیبانی از حالت‌های استاندارد و سریع.

   • واحد UART برای ارتباط سریال.

6. مبدل آنالوگ به دیجیتال (ADC):

   • 5 کانال 10 بیتی با سرعت نمونه‌برداری تا 1 مگاهرتز.

7. مصرف انرژی:

   • حالت Low Power با مصرف جریان بسیار پایین (حالت Wait و Active-Halt).

8. ولتاژ کاری:

   • محدوده ولتاژ کاری 2.95V تا 5.5V.

9. پکیج:

   • پکیج TSSOP20 با 20 پایه.

کاربردهای STM8S103F3P6

• سیستم‌های کنترل صنعتی: کنترل موتور، سنسورها و سیستم‌های مانیتورینگ.

• لوازم خانگی: کنترلرهای ماشین‌لباس‌شویی، یخچال و غیره.

• خودرو: سیستم‌های روشنایی، کنترل موتور و مدیریت باتری.

• پروژه‌های آموزشی: به دلیل قیمت مناسب و امکانات کافی، گزینه‌ای عالی برای یادگیری است.

مزایای استفاده از STM8S103F3P6

1. قیمت مناسب: این میکروکنترلر با قیمت پایین، گزینه‌ای اقتصادی برای پروژه‌های کوچک و متوسط است.

2. کم‌مصرف: با قابلیت‌های Low Power، برای کاربردهای باتری‌محور ایده‌آل است.

3. امکانات کافی: با وجود حافظه و پورت‌های کافی، نیازهای اکثر پروژه‌ها را پوشش می‌دهد.

4. پشتیبانی گسترده: ابزارهای توسعه‌ی متعدد مانند STVD و STM8CubeMX برای برنامه‌نویسی و دیباگ در دسترس هستند.

ابزارهای توسعه

1. STVD (ST Visual Develop): محیط توسعه یکپارچه برای برنامه‌نویسی به زبان C یا اسمبلی.

2. STM8CubeMX: ابزار گرافیکی برای پیکربندی پایه‌ها، پریفرال‌ها و تولید کد اولیه.

3. ST-LINK/V2: پروگرامر و دیباگر اختصاصی STMicroelectronics برای میکروکنترلرهای STM8.

FAQ (سوالات متداول)

1. چگونه می‌توانم STM8S103F3P6 را برنامه‌نویسی کنم؟

   • شما می‌توانید از ابزارهای توسعه‌ی STMicroelectronics مانند STVD یا STM8CubeMX استفاده کنید. همچنین، پروگرامر ST-LINK/V2 برای آپلود کد به میکروکنترلر مورد نیاز است.

2. آیا این میکروکنترلر برای پروژه‌های باتری‌محور مناسب است؟

   • بله، STM8S103F3P6 با قابلیت‌های Low Power و مصرف انرژی پایین، گزینه‌ای عالی برای کاربردهای باتری‌محور است.

3. تفاوت STM8S103F3P6 با میکروکنترلرهای ARM چیست؟

   • میکروکنترلرهای ARM معمولاً 32 بیتی و با قدرت پردازشی بالاتر هستند، اما STM8S103F3P6 یک میکروکنترلر 8 بیتی با قیمت پایین‌تر و مصرف انرژی کمتر است که برای کاربردهای ساده‌تر و کم‌هزینه مناسب است.

این میکروکنترلر با امکانات متنوع و قیمت مناسب، گزینه‌ای ایده‌آل برای توسعه‌دهندگانی است که به دنبال راه‌حلی مقرون‌به‌صرفه و کارآمد برای پروژه‌های خود هستند.
