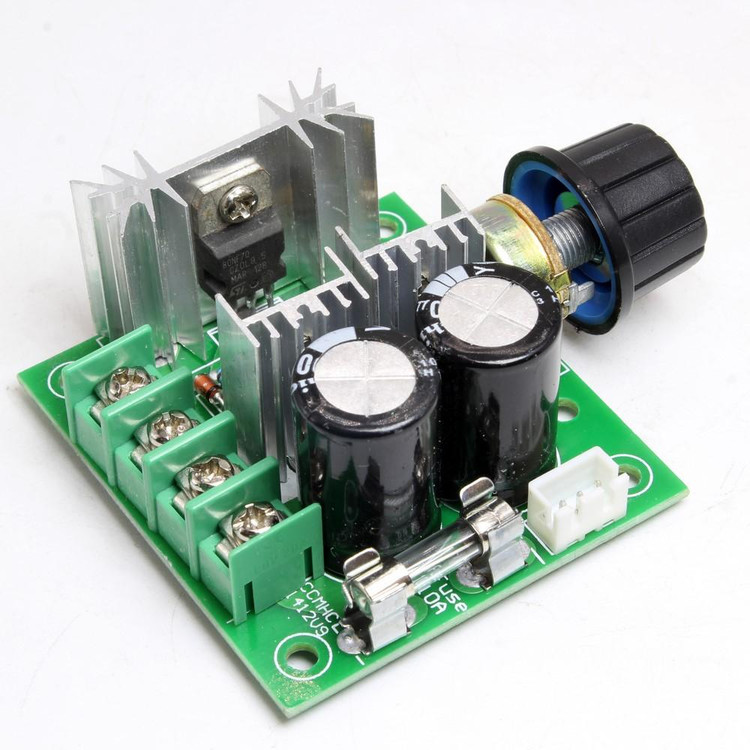

ماژول NE555 PWM CONTROLLER Module 10A

ماژول کنترلر PWM NE555 با ظرفیت 10 آمپر، یک ابزار قدرتمند و اقتصادی برای کنترل سرعت موتورهای DC، روشنایی LED، و سایر بارهای الکتریکی است که نیاز به تنظیم دقیق توان دارند. این ماژول با بهره‌گیری از آی‌سی تایمر محبوب NE555 در حالت آستابل (Astable Mode) طراحی شده است و امکان تولید سیگنال‌های PWM (مدولاسیون عرض پالس) با فرکانس و چرخه کاری (Duty Cycle) قابل تنظیم را فراهم می‌کند. این محصول به دلیل کارایی بالا، طراحی ساده و قیمت مناسب، گزینه‌ای ایده‌آل برای پروژه‌های صنعتی، رباتیک، و کاربردهای DIY (خودت بساز) محسوب می‌شود.

ویژگی‌های کلیدی

• ولتاژ کاری گسترده: پشتیبانی از ولتاژ ورودی 12 تا 40 ولت DC، مناسب برای کاربردهای متنوع.

• جریان خروجی بالا: قابلیت تحمل جریان تا 10 آمپر (به طور مداوم)، مناسب برای بارهای سنگین مانند موتورهای DC یا نوارهای LED پرقدرت.

• فرکانس قابل تنظیم: تولید سیگنال PWM با فرکانس تقریبی 3 تا 5 کیلوهرتز، با امکان تنظیم دقیق از طریق پتانسیومتر.

• چرخه کاری قابل تنظیم: تنظیم چرخه کاری از 10% تا 100% برای کنترل دقیق سرعت یا روشنایی.

• حفاظت‌های ایمنی: مجهز به فیوز 10 آمپر و محافظت در برابر اتصال معکوس منبع تغذیه.

• طراحی فشرده: ابعاد کوچک (معمولاً 45mm x 25mm x 24mm) برای نصب آسان در پروژه‌های مختلف.

• ترانزیستور قدرتمند: استفاده از ترانزیستور دارلینگتون یا MOSFET (مانند IRF540 یا FHP100N07) برای مدیریت بارهای سنگین.

• کاربردهای گسترده: مناسب برای کنترل سرعت موتورهای DC، تنظیم روشنایی لامپ‌های LED، فن‌های خنک‌کننده، و سایر سیستم‌های الکتریکی.

مزایای استفاده

ماژول NE555 PWM Controller با ترکیب سادگی و کارایی، به کاربران امکان می‌دهد تا بدون نیاز به دانش پیچیده الکترونیک، کنترل دقیقی بر روی بارهای الکتریکی داشته باشند. این ماژول با کاهش اتلاف انرژی از طریق مدولاسیون عرض پالس، کارایی بالاتری نسبت به روش‌های سنتی مانند رئوستات ارائه می‌دهد و از تولید حرارت غیرضروری جلوگیری می‌کند. همچنین، وجود محافظ‌های داخلی مانند فیوز و محافظت در برابر اتصال معکوس، ایمنی و طول عمر دستگاه را افزایش می‌دهد.

کاربردها

• کنترل سرعت موتور DC: تنظیم سرعت موتور در ربات‌ها، ماشین‌های کنترلی، و ابزارهای برقی.

• تنظیم روشنایی LED: کنترل شدت نور در نوارهای LED، لامپ‌های LED پرقدرت، و سیستم‌های روشنایی.

• مدیریت فن‌های خنک‌کننده: تنظیم سرعت فن‌ها در سیستم‌های خنک‌کننده کامپیوتر یا تجهیزات صنعتی.

• پروژه‌های آموزشی و DIY: ابزاری عالی برای یادگیری اصول PWM و طراحی مدارات الکترونیکی.

مشخصات فنی

• آی‌سی اصلی: NE555

• ولتاژ ورودی: 12V-40V DC

• جریان خروجی: حداکثر 10 آمپر (مداوم)

• فرکانس PWM: حدود 3-5 کیلوهرتز (قابل تنظیم)

• چرخه کاری: 10%-100% (قابل تنظیم با پتانسیومتر)

• ابعاد: 45mm x 25mm x 24mm (تقریبی)

• اجزای اصلی: پتانسیومتر، خازن سرامیکی 100nF، دیودهای محافظ (مانند 1N4148 یا 1N4007)، ترانزیستور خروجی (مانند TIP122 یا IRF540)

• ویژگی‌های ایمنی: فیوز 10A، محافظت در برابر اتصال معکوس

نحوه کار

ماژول NE555 PWM Controller با استفاده از آی‌سی NE555 در حالت آستابل، سیگنال PWM تولید می‌کند. این سیگنال از طریق پتانسیومتر تنظیم می‌شود که به کاربر امکان تغییر چرخه کاری و در نتیجه کنترل توان خروجی را می‌دهد. خروجی آی‌سی به یک ترانزیستور قدرت (مانند TIP122 یا IRF540) متصل است که جریان و ولتاژ مورد نیاز برای بارهای سنگین را تأمین می‌کند. دیودهای محافظ و خازن‌ها در مدار، نویز الکتریکی را کاهش داده و از آسیب به اجزای مدار جلوگیری می‌کنند.

سوالات متداول (FAQ)

1. آیا این ماژول برای کنترل موتورهای DC با توان بالا مناسب است؟
   بله، این ماژول با ظرفیت 10 آمپر و پشتیبانی از ولتاژ 12 تا 40 ولت، برای موتورهای DC با توان بالا (تا حدود 50 وات) مناسب است. با این حال، برای بارهای سنگین، استفاده از هیت‌سینک برای ترانزیستور خروجی توصیه می‌شود.

2. چگونه می‌توان فرکانس PWM را تغییر داد؟
   فرکانس PWM با تغییر مقدار خازن C1 در مدار قابل تنظیم است. کاهش ظرفیت خازن، فرکانس را افزایش می‌دهد و بالعکس. برای تنظیم دقیق، می‌توانید از پتانسیومترهای موجود روی ماژول استفاده کنید.

3. آیا این ماژول برای پروژه‌های آردوینو مناسب است؟
   بله، این ماژول به دلیل ولتاژ کاری گسترده و طراحی ساده، به راحتی با آردوینو یا سایر میکروکنترلرها سازگار است و می‌تواند به عنوان یک درایور PWM مستقل در پروژه‌های شما استفاده شود.
