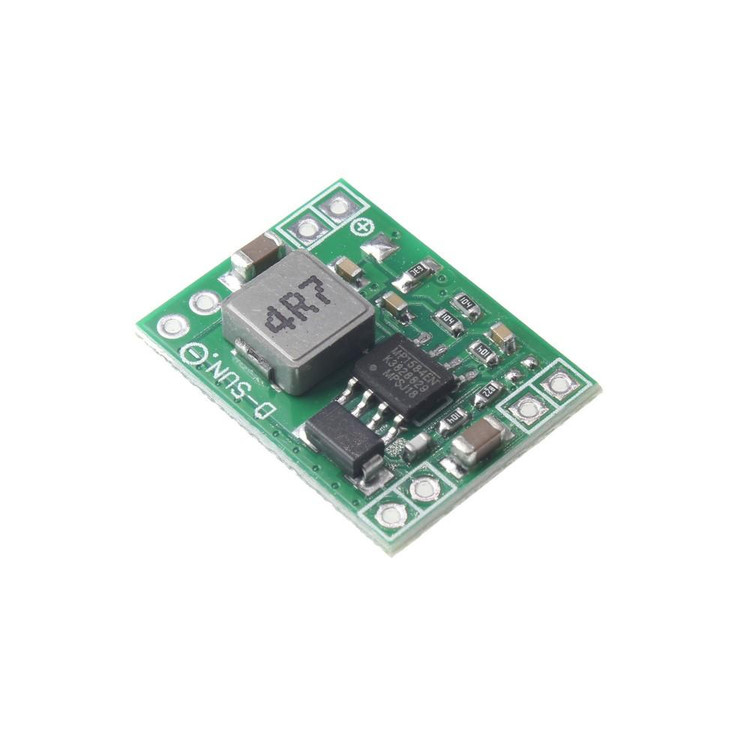

ماژول MP1584 MODULE WITHOUT POT

ماژول MP1584 بدون پتانسیومتر یک رگولاتور کاهنده ولتاژ (Buck Converter) پیشرفته و کارآمد است که برای کاربردهای الکترونیکی حرفه‌ای طراحی شده است. این ماژول با استفاده از آی‌سی MP1584 از شرکت Monolithic Power Systems، توانایی تبدیل ولتاژ ورودی بین 4.5 تا 28 ولت به ولتاژ خروجی ثابت بین 0.8 تا 20 ولت را با جریان حداکثر 3 آمپر ارائه می‌دهد. طراحی بدون پتانسیومتر این ماژول، آن را برای کاربردهایی که نیاز به ولتاژ خروجی ثابت و بدون نیاز به تنظیم دستی دارند، ایده‌آل می‌کند.

ویژگی‌های کلیدی ماژول MP1584 بدون پتانسیومتر

• راندمان بالا: با بهره‌وری تا 96%، این ماژول اتلاف انرژی را به حداقل می‌رساند و برای پروژه‌های کم‌مصرف و باتری‌محور مناسب است.

• ولتاژ ورودی گسترده: پشتیبانی از ولتاژ ورودی 4.5 تا 28 ولت، مناسب برای کاربردهای متنوع از جمله سیستم‌های خودرو و دستگاه‌های قابل حمل.

• ولتاژ خروجی ثابت: طراحی بدون پتانسیومتر امکان تنظیم ولتاژ خروجی ثابت (مانند 3.3V، 5V یا 12V) را با استفاده از مقاومت‌های ثابت فراهم می‌کند، که دقت و پایداری را افزایش می‌دهد.

• جریان خروجی بالا: توانایی ارائه جریان مداوم تا 1.5 آمپر و جریان پیک تا 3 آمپر (با خنک‌کننده مناسب).

• فرکانس سوئیچینگ بالا: با فرکانس کاری 100 کیلوهرتز تا 1.5 مگاهرتز، این ماژول نویز EMI را کاهش داده و برای کاربردهای حساس مانند رادیو AM و ADSL مناسب است.

• اندازه compact: ابعاد کوچک (22x17x4 میلی‌متر) این ماژول را برای پروژه‌هایی با محدودیت فضا ایده‌آل می‌کند.

• حفاظت‌های داخلی: مجهز به حفاظت در برابر جریان بیش از حد و دمای بالا برای اطمینان از عملکرد ایمن و قابل اعتماد.

کاربردهای ماژول MP1584 بدون پتانسیومتر

این ماژول به دلیل طراحی بدون پتانسیومتر و ولتاژ خروجی ثابت، برای پروژه‌هایی که نیاز به پایداری و اطمینان بالا دارند، بسیار مناسب است. برخی از کاربردهای رایج عبارتند از:

• تغذیه میکروکنترلرها: مانند آردوینو، رزبری پای و ESP8266.

• سیستم‌های باتری‌محور: مناسب برای دستگاه‌های قابل حمل با مصرف انرژی پایین.

• پروژه‌های خودرو: تبدیل ولتاژ باتری خودرو به سطوح مورد نیاز برای تجهیزات الکترونیکی.

• سیستم‌های مخابراتی و صوتی: به دلیل کاهش نویز EMI، برای کاربردهای حساس به نویز ایده‌آل است.

مزایای نسخه بدون پتانسیومتر

برخلاف ماژول‌های استاندارد MP1584 که از پتانسیومتر برای تنظیم ولتاژ استفاده می‌کنند، نسخه بدون پتانسیومتر با مقاومت‌های ثابت جایگزین شده است. این ویژگی مزایای زیر را به همراه دارد:

• پایداری بیشتر: حذف پتانسیومتر از احتمال تغییرات ناخواسته ولتاژ به دلیل لرزش یا دستکاری جلوگیری می‌کند.

• نصب آسان‌تر: مناسب برای تولید انبوه یا پروژه‌هایی که نیاز به ولتاژ ثابت و بدون نیاز به تنظیم دارند.

• دوام بالاتر: مقاومت‌های ثابت نسبت به پتانسیومترهای مکانیکی عمر طولانی‌تری دارند.

نکات مهم در استفاده

• ولتاژ ورودی: ولتاژ ورودی باید حداقل 1.5 تا 2 ولت بالاتر از ولتاژ خروجی باشد تا عملکرد بهینه تضمین شود.

• خنک‌سازی: برای جریان‌های بالاتر از 1.5 آمپر، استفاده از هیت‌سینک یا خنک‌کننده توصیه می‌شود.

• اتصالات صحیح: هنگام اتصال، دقت کنید که پلاریته ورودی و خروجی به درستی رعایت شود تا از آسیب به ماژول جلوگیری شود.

• خازن‌های اضافی: برای پایداری بیشتر ولتاژ، استفاده از خازن‌های اضافی (بیش از 100 میکروفاراد) در ورودی و خروجی توصیه می‌شود.

سوالات متداول (FAQ)

1. چرا نسخه بدون پتانسیومتر را انتخاب کنیم؟

نسخه بدون پتانسیومتر برای کاربردهایی که نیاز به ولتاژ خروجی ثابت و بدون نیاز به تنظیم دستی دارند، مناسب است. این طراحی پایداری بیشتری ارائه می‌دهد و برای پروژه‌های صنعتی یا تولید انبوه ایده‌آل است.

2. آیا این ماژول برای تغذیه آردوینو مناسب است؟

بله، این ماژول به دلیل توانایی ارائه ولتاژ ثابت (مانند 5 ولت) و جریان کافی (تا 3 آمپر با خنک‌کننده)، گزینه‌ای عالی برای تغذیه آردوینو یا سایر میکروکنترلرها است.

3. چگونه می‌توان ولتاژ خروجی را تنظیم کرد؟

در نسخه بدون پتانسیومتر، ولتاژ خروجی با استفاده از مقاومت‌های ثابت تنظیم شده و قابل تغییر توسط کاربر نیست. برای ولتاژهای خاص (مانند 3.3V یا 5V)، ماژول از پیش تنظیم شده است.
