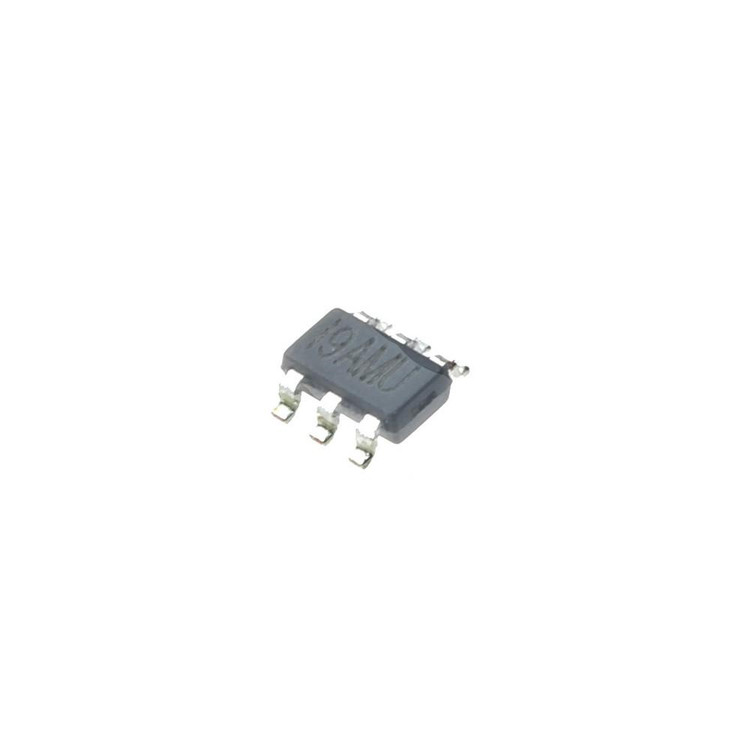

آی‌سی MP3120DJ پکیج SOT-23-6 (SC-74)

آی‌سی MP3120DJ یک مبدل تقویت‌کننده (Boost Converter) هم‌زمان (Synchronous) با فرکانس ثابت 1.1 مگاهرتز است که توسط شرکت Monolithic Power Systems (MPS) طراحی و تولید شده است. این آی‌سی با کارایی بالا، برای کاربردهایی که نیاز به افزایش ولتاژ ورودی به ولتاژ خروجی بالاتر دارند، ایده‌آل است. MP3120DJ با قابلیت جداسازی خروجی از ورودی (Output Disconnect)، حفاظت در برابر جریان هجومی و اتصال کوتاه، و راندمان تا 96%، گزینه‌ای مناسب برای دستگاه‌های کم‌مصرف و مدرن مانند قفل‌های هوشمند، دستگاه‌های IoT، و سیستم‌های تغذیه باتری‌محور است.

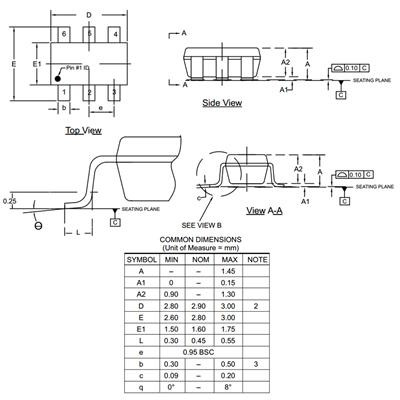

این محصول در پکیج TSOT23-6 عرضه می‌شود که به دلیل ابعاد کوچک و طراحی بهینه، امکان استفاده در بردهای الکترونیکی با فضای محدود را فراهم می‌کند. MP3120DJ توانایی راه‌اندازی با ولتاژ ورودی پایین (تا 0.8 ولت) را دارد و می‌تواند ولتاژ خروجی را بین 2.5 تا 5 ولت تنظیم کند، در حالی که جریان خروجی تا 1.2 آمپر را پشتیبانی می‌کند.

ویژگی‌های کلیدی

• مبدل تقویت‌کننده هم‌زمان: استفاده از یکسوساز داخلی برای افزایش راندمان و کاهش نیاز به قطعات خارجی مانند دیود شاتکی.

• فرکانس سوئیچینگ 1.1 مگاهرتز: امکان استفاده از قطعات خارجی کوچک‌تر (مانند سلف و خازن) برای کاهش اندازه مدار.

• جداسازی خروجی از ورودی: محافظت از سیستم در برابر شرایط نامطلوب و افزایش ایمنی.

• راه‌اندازی با ولتاژ پایین: عملکرد با ولتاژ ورودی از 0.8 ولت، مناسب برای تغذیه از باتری‌های تک‌سلولی (مانند باتری AA).

• حفاظت‌های داخلی: شامل حفاظت در برابر اتصال کوتاه (SCP)، محدودسازی جریان هجومی، و استارت نرم داخلی.

• راندمان بالا: تا 96%، که مصرف انرژی را به حداقل می‌رساند.

• کنترل جریان (Current Mode Control): با جبران‌سازی داخلی برای پایداری و عملکرد بهتر.

• پکیج کم‌حجم TSOT23-6: مناسب برای طراحی‌های فشرده و کاربردهای قابل‌حمل.

کاربردها

MP3120DJ به دلیل ویژگی‌های منحصربه‌فرد خود، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

• دستگاه‌های IoT: مانند سنسورهای بی‌سیم و ماژول‌های ارتباطی که نیاز به تغذیه کارآمد دارند.

• قفل‌های هوشمند: تأمین ولتاژ پایدار برای قفل‌های الکترونیکی با مصرف انرژی پایین.

• دستگاه‌های قابل‌حمل: مانند گجت‌های پوشیدنی، دوربین‌های کوچک، و دستگاه‌های پزشکی.

• سیستم‌های تغذیه باتری‌محور: ایده‌آل برای تغذیه از باتری‌های تک‌سلولی یا منابع ولتاژ پایین.

مشخصات فنی

پارامتر	مقدار
ولتاژ ورودی (Vin)	0.8V تا 5V
ولتاژ خروجی (Vout)	2.5V تا 5V (قابل تنظیم)
جریان خروجی	تا 1.2 آمپر
فرکانس سوئیچینگ	1.05MHz تا 1.1MHz
راندمان	تا 96%
دمای کاری	-40°C تا +85°C
نوع پکیج	TSOT-23-6
حفاظت‌ها	اتصال کوتاه، جریان هجومی، استارت نرم

مزایای رقابتی

• کاهش تعداد قطعات خارجی: جبران‌سازی داخلی و یکسوساز هم‌زمان، نیاز به قطعات اضافی مانند دیود شاتکی را حذف می‌کند.

• طراحی کم‌حجم: پکیج TSOT23-6 و فرکانس بالای سوئیچینگ، امکان طراحی مدارهای کوچک‌تر را فراهم می‌کند.

• انعطاف‌پذیری در ولتاژ ورودی و خروجی: مناسب برای طیف وسیعی از منابع تغذیه و نیازهای خروجی.

• مصرف انرژی بهینه: راندمان بالا و قابلیت کار با ولتاژ پایین، این آی‌سی را برای کاربردهای باتری‌محور ایده‌آل می‌کند.

سوالات متداول (FAQ)

1. آیا MP3120DJ برای کاربردهای باتری تک‌سلولی مناسب است؟

بله، MP3120DJ با قابلیت راه‌اندازی از ولتاژ ورودی 0.8 ولت، برای استفاده با باتری‌های تک‌سلولی مانند باتری‌های AA یا AAA بسیار مناسب است. این آی‌سی می‌تواند ولتاژ خروجی پایداری تا 3.3 ولت یا بیشتر ارائه دهد، حتی زمانی که ولتاژ باتری کاهش می‌یابد.

2. تفاوت بین مدل‌های MP3120DJ-LF-P و MP3120DJ-LF-Z چیست؟

هر دو مدل از نظر عملکرد یکسان هستند و تفاوت آن‌ها تنها در اندازه بسته‌بندی (Reel Size) است. مدل "-P" و "-Z" نشان‌دهنده نوع بسته‌بندی نواری (Tape & Reel) برای تولید انبوه است و تأثیری بر مشخصات الکتریکی ندارد.

3. آیا این آی‌سی نیاز به دیود شاتکی خارجی دارد؟

خیر، MP3120DJ از یکسوساز هم‌زمان داخلی استفاده می‌کند که نیاز به دیود شاتکی خارجی را حذف می‌کند. این ویژگی باعث کاهش هزینه و اندازه مدار می‌شود.
