دستهبندی: اپتوالکترونیک Optoelectronics
نوع ترانزیستور: NPN Phototransistor
پکیج: SOP-4
ولتاژ کلکتور-امیتر: 80 V
جریان کلکتور مداوم (I_C): 50 mA

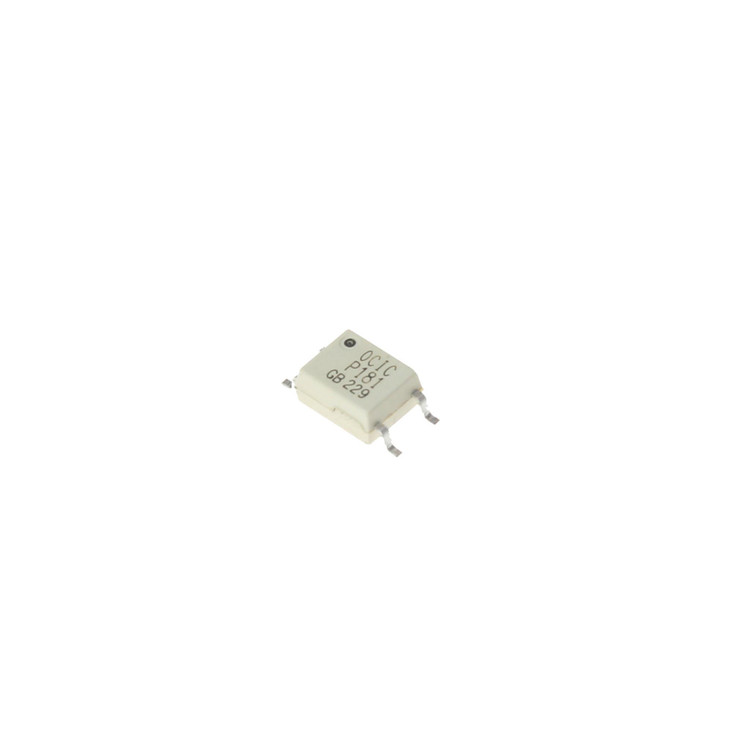

اپتوکوپلر CYTLP181GB
CYTLP181GB
برند:CHINA
ندارد - کالای اصل 🏅
مشخصات
نوع ترانزیستور
NPN Phototransistor
پکیج
SOP-4
ولتاژ کلکتور-امیتر
80 V
جریان کلکتور مداوم (I_C)
50 mA
برند
CHINA

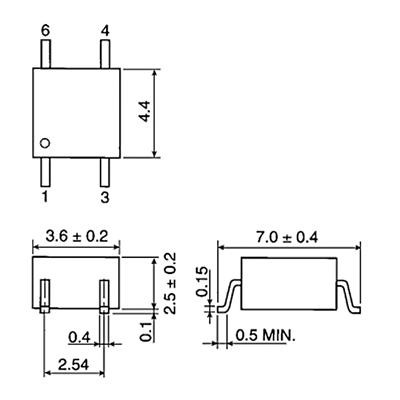

پینآوت
Anode Cathode Emitter Collector
بهره جریان (h_FE)
100-600
توان اتلاف (P_C)
150 mW
فرکانس انتقال (f_T)
80 MHz
توضیحات
نام قطعه: اپتوترانزیستور تک CYTLP181GB
نام کارخانهای: CYTLP181GB
تعداد کانال 1 کانال
جریان 50 میلی آمپر
ولتاژ معکوس 5 ولت
ولتاژ کلکتور-امیتر 80 ولت
نوع خروجی Phototransistor
ولتاژ مستقیم 1.2 ولت
ولتاژ جداسازی 5 کیلو ولت
نسبت انتقال فعلی 50 درصد
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی -55 درجه سانتیگراد
حداکثر دمای عملیاتی 110 درجه سانتیگراد
تعداد در بسته: 3000 عدد
برند: CHINA
پکیج: MFSO-4
بستهبندی: Tape & Reel
عنوان گروه: Transistor Output Optocouplers
دیتاشیت: CYTLP181GB CYTLP181GB
توضیحات: اپتوترانزیستور تک Single Channel Office Machine Programmable Controllers Ac/Dc-Input Module Telecommunication , Photo transistor, Isolation voltage: 3750Vrms , 4PIN
Number of Channels 1 Channel
Forward Current (If) 50 mA
Reverse Voltage (Vrrm) 5 V
Collector Emitter Voltage (VCEO) 80 V
Output Type Phototransistor
Forward Voltage (Vf) 1.2 V
Isolation Voltage 5 kVrms
Current Transfer Ratio (Min) 50 %
Mounting Style SMD/SMT
Minimum Operating Temperature -55 C°
Maximum Operating Temperature 110 C°
Brand CHINA
Package MFSO-4
نقد و بررسی
اپتوکوپلر CYTLP181GB: بررسی جامع و مشخصات فنی
در دنیای الکترونیک مدرن، اپتوکوپلرها نقش کلیدی در ایزولهسازی مدارها و انتقال سیگنالها ایفا میکنند. اپتوکوپلر CYTLP181GB یکی از قطعات محبوب و کارآمد در این دسته است که اغلب با کلمات کلیدی مانند "اپتوکوپلر CYTLP181GB"، "اپتوترانزیستور CYTLP181GB"، "خرید اپتوکوپلر جایگزین TLP181GB" و "مشخصات فنی CYTLP181GB" جستجو میشود. این قطعه، به عنوان یک اپتوکوپلر ترانزیستوری با خروجی فتوترانزیستور، توسط شرکت OCIC طراحی و تولید شده و جایگزین مستقیم برای مدل معروف TLP181GB از توشیبا محسوب میشود. در این مقاله، به بررسی حرفهای ویژگیها، کاربردها و مزایای این اپتوکوپلر میپردازیم تا به شما در انتخاب بهتر کمک کنیم.
ویژگیهای برجسته اپتوکوپلر CYTLP181GB
اپتوکوپلر CYTLP181GB با پکیج SOP-4 طراحی شده که فضای کمی اشغال میکند و برای مدارهای فشرده ایدهآل است. این قطعه با ایزولاسیون ولتاژ بالا (3750 Vrms) امنیت مدارها را تضمین میکند و از تداخلهای الکتریکی جلوگیری مینماید. برخی از مشخصات فنی کلیدی آن عبارتند از:
- نوع خروجی: NPN Phototransistor برای پاسخدهی سریع و دقیق.
- جریان فوروارد (If): تا 16 mA، که امکان کارکرد در شرایط مختلف را فراهم میکند.
- ولتاژ فوروارد (Vf): حدود 1.3 تا 1.4 V برای کارایی انرژی بالا.
- حداکثر جریان کلکتور: 50 mA، مناسب برای بارهای متوسط.
- حداکثر ولتاژ کلکتور-امیتر: 0.2 V در حالت اشباع، که مصرف انرژی را به حداقل میرساند.
- حداکثر ولتاژ معکوس: 5 V، برای حفاظت در برابر ولتاژهای ناخواسته.
- وزن: حدود 0.3 گرم، که آن را برای کاربردهای قابل حمل مناسب میسازد.
این ویژگیها CYTLP181GB را به گزینهای عالی برای مهندسان الکترونیک تبدیل کرده که به دنبال "اپتوکوپلر SMD CYTLP181GB" یا "اپتوترانزیستور تک کانال CYTLP181GB" هستند. همچنین، سازگاری کامل با TLP181GB باعث میشود بدون نیاز به تغییرات عمده در طراحی مدار، بتوان از آن استفاده کرد.
کاربردهای اپتوکوپلر CYTLP181GB در پروژههای الکترونیکی
اپتوکوپلر CYTLP181GB در صنایع مختلفی کاربرد دارد و اغلب با جستجوهایی مانند "کاربرد اپتوکوپلر CYTLP181GB" یا "اپتوکوپلر برای ایزولاسیون مدار" یافت میشود. این قطعه برای ایزوله کردن سیگنالهای دیجیتال و آنالوگ در دستگاههایی مانند:
- کنترلرهای صنعتی: برای جداسازی ورودی/خروجی و جلوگیری از نویز.
- منابع تغذیه سوئیچینگ: به منظور حفاظت از مدارهای حساس.
- سیستمهای ارتباطی: مانند رابطهای سریال برای انتقال داده ایمن.
- دستگاههای پزشکی و خودرو: جایی که ایمنی الکتریکی اولویت دارد.
استفاده از CYTLP181GB در پروژههای DIY یا تولید انبوه، کارایی و دوام مدارها را افزایش میدهد و آن را به انتخابی محبوب در میان متخصصان تبدیل کرده است.
اگر به دنبال خرید اپتوکوپلر CYTLP181GB هستید، سایت e366.ir را به عنوان منبع معتبر پیشنهاد میدهیم. این سایت تنوع گستردهای از قطعات الکترونیکی با کیفیت بالا ارائه میدهد و گزینهای عالی برای تهیه این اپتوترانزیستور است.
FAQ
CYTLP181GB چیست؟
CYTLP181GB یک اپتوکوپلر ترانزیستوری تک کانال با خروجی فتوترانزیستور است که برای ایزولاسیون الکتریکی در مدارها استفاده میشود و جایگزین مستقیم TLP181GB محسوب میگردد.
تفاوت CYTLP181GB با TLP181GB چیست؟
CYTLP181GB به عنوان جایگزین مستقیم TLP181GB طراحی شده و مشخصات فنی مشابهی مانند ایزولاسیون 3750 Vrms و پکیج SOP-4 دارد، اما توسط شرکت OCIC تولید میشود و اغلب با هزینه کارآمدتر عرضه میگردد.
کاربردهای اصلی CYTLP181GB کدامند؟
این اپتوکوپلر در کنترلرهای صنعتی، منابع تغذیه، سیستمهای ارتباطی و دستگاههای حساس به نویز کاربرد دارد و برای ایزوله کردن سیگنالها ایدهآل است.
