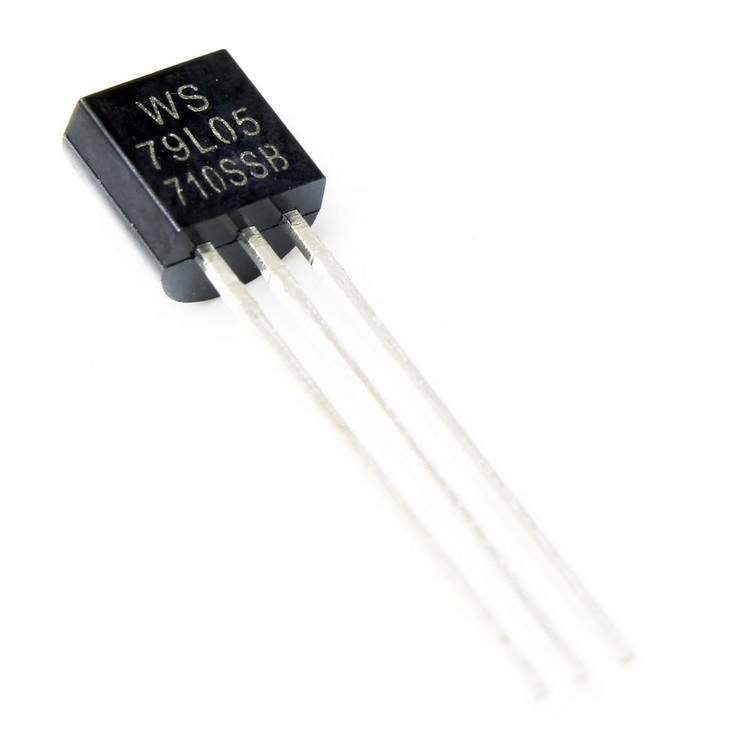

رگولاتور WS79L05ACZ
WS79L05ACZ
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: رگولاتور WS79L05ACZ
نام کارخانهای: WS79L05ACZ
منفی یا مثبت Negative قطب
جریان خروجی 100 میلی آمپر
تعداد خروجی 1 خروجی
ولتاژ خروجی -5.2 ولت
نوع خروجی Fixed
ولتاژ خروجی -4.8 ولت
کمترین ولتاژ ورودی -7 ولت
بیشترین ولتاژ ورودی -30 ولت
نوع نصب روی برد Through Hole
حداقل دمای عملیاتی 0 درجه سانتیگراد
حداکثر دمای عملیاتی 70 درجه سانتیگراد
تعداد در بسته: 1000 عدد
برند: Wing Shing International
پکیج: TO-92
بستهبندی: Bulk
عنوان گروه: Linear Voltage Regulators
توضیحات: رگولاتورخطی ثابت منفی 5 ولت 100 میلی آمپر Negative Voltage Regulators , Fixed , Output Voltage : -5V , Output Cuurent : 100mA , Input Voltage : -30V
Polarity Negative Type
Output Current 100 mA
Number of Output 1 Output
Output Voltage (Max) -5.2 V
Output Type Fixed
Output Voltage (Min) -4.8 V
Input Voltage MIN -7 V
Input Voltage MAX -30 V
Mounting Style Through Hole
Minimum Operating Temperature 0 C°
Maximum Operating Temperature 70 C°
Brand Wing Shing International
Package TO-92
نقد و بررسی
رگولاتور ولتاژ WS79L05ACZ یک آیسی رگولاتور ولتاژ منفی خطی از شرکت Wing Shing Computer Components است که برای ارائه ولتاژ ثابت -5 ولت با جریان خروجی تا 100 میلیآمپر طراحی شده است. این قطعه در بستهبندی TO-92 عرضه میشود و به دلیل ویژگیهای حفاظتی داخلی مانند محدودسازی جریان و خاموشی حرارتی، عملاً غیرقابل تخریب است. این رگولاتور برای کاربردهای متنوع در پروژههای الکترونیکی، از جمله تنظیم ولتاژ در مدارهای دیجیتال و آنالوگ، بسیار مناسب است.
ویژگیهای کلیدی
-
ولتاژ خروجی ثابت: -5 ولت با دقت بالا
-
جریان خروجی: تا 100 میلیآمپر
-
ولتاژ ورودی: حداقل 6.7 ولت و حداکثر 30 ولت
-
بستهبندی: TO-92، مناسب برای نصب آسان در مدارهای مختلف
-
حفاظت داخلی: محدودسازی جریان داخلی و خاموشی حرارتی برای افزایش ایمنی و طول عمر
-
دمای عملیاتی گسترده: از -40°C تا 105°C، مناسب برای شرایط محیطی متنوع
-
مصرف توان پایین: بهینه برای کاربردهای کممصرف
کاربردها
رگولاتور WS79L05ACZ به دلیل طراحی ساده و عملکرد قابل اعتماد، در طیف وسیعی از پروژههای الکترونیکی مورد استفاده قرار میگیرد:
-
منابع تغذیه مدارات دیجیتال: تأمین ولتاژ پایدار برای میکروکنترلرها و آیسیهای دیجیتال
-
مدارات آنالوگ: استفاده در تقویتکنندههای عملیاتی و سایر مدارات حساس به نویز
-
پروژههای DIY و آموزشی: مناسب برای دانشجویان و علاقهمندان به الکترونیک
-
تجهیزات صنعتی و تجاری: کاربرد در دستگاههایی که نیاز به ولتاژ منفی ثابت دارند
مزایا
-
قابلیت اطمینان بالا: ویژگیهای حفاظتی داخلی، این رگولاتور را در برابر اضافهبار و دمای بیش از حد مقاوم میکند.
-
نصب آسان: بستهبندی TO-92 امکان لحیمکاری دستی یا استفاده در بردهای پروتوتایپ را فراهم میکند.
-
قیمت اقتصادی: ارائه عملکرد بالا با هزینهای مقرونبهصرفه
-
سازگاری گسترده: قابل استفاده در کنار سایر قطعات استاندارد مانند رگولاتورهای سری 78Lxx
مشخصات فنی
|
مشخصه |
مقدار |
|---|---|
|
ولتاژ خروجی |
-5 ولت |
|
جریان خروجی |
حداکثر 100 میلیآمپر |
|
ولتاژ ورودی |
6.7 تا 30 ولت |
|
بستهبندی |
TO-92 |
|
دمای کاری |
-40°C تا 105°C |
|
حفاظتها |
محدودسازی جریان، خاموشی حرارتی |
|
نوع رگولاتور |
خطی (Linear) |
سوالات متداول (FAQ)
1. آیا WS79L05ACZ برای پروژههای با توان بالا مناسب است؟
خیر، این رگولاتور برای کاربردهای کممصرف با جریان خروجی حداکثر 100 میلیآمپر طراحی شده است. برای پروژههای با توان بالاتر، باید از رگولاتورهای دیگر با ظرفیت جریان بیشتر استفاده کنید.
2. آیا این رگولاتور نیاز به قطعات خارجی دارد؟
WS79L05ACZ بهصورت مستقل عمل میکند و نیازی به قطعات خارجی ندارد، اما برای بهبود عملکرد و کاهش نویز، استفاده از خازنهای بایپس (معمولاً 0.1 میکروفاراد و 10 میکروفاراد) در ورودی و خروجی توصیه میشود.
3. آیا این قطعه در برابر اتصال کوتاه مقاوم است؟
بله، WS79L05ACZ دارای حفاظت داخلی در برابر اتصال کوتاه و اضافهبار حرارتی است که آن را در برابر آسیبهای احتمالی مقاوم میکند.
چرا WS79L05ACZ را انتخاب کنید؟
اگر به دنبال یک رگولاتور ولتاژ منفی قابل اعتماد، با نصب آسان و هزینه مناسب هستید، WS79L05ACZ انتخابی ایدهآل است. این قطعه با عملکرد پایدار و ویژگیهای حفاظتی، نیازهای شما را در پروژههای الکترونیکی کوچک تا متوسط بهخوبی برآورده میکند.
خرید از E366.ir
برای تهیه رگولاتور WS79L05ACZ با تضمین کیفیت و اصالت کالا، میتوانید به وبسایت E366.ir مراجعه کنید. این فروشگاه آنلاین قطعات الکترونیکی متنوعی را با قیمت مناسب و خدمات ارسال سریع ارائه میدهد. هماکنون سفارش دهید و پروژههای خود را با اطمینان تکمیل کنید!
