دستهبندی: اپتوالکترونیک Optoelectronics
نوع ترانزیستور: NPN Silicon Phototransistor
پکیج: DIP-8
ولتاژ کلکتور-امیتر: 80V
جریان کلکتور مداوم (I_C): 50mA

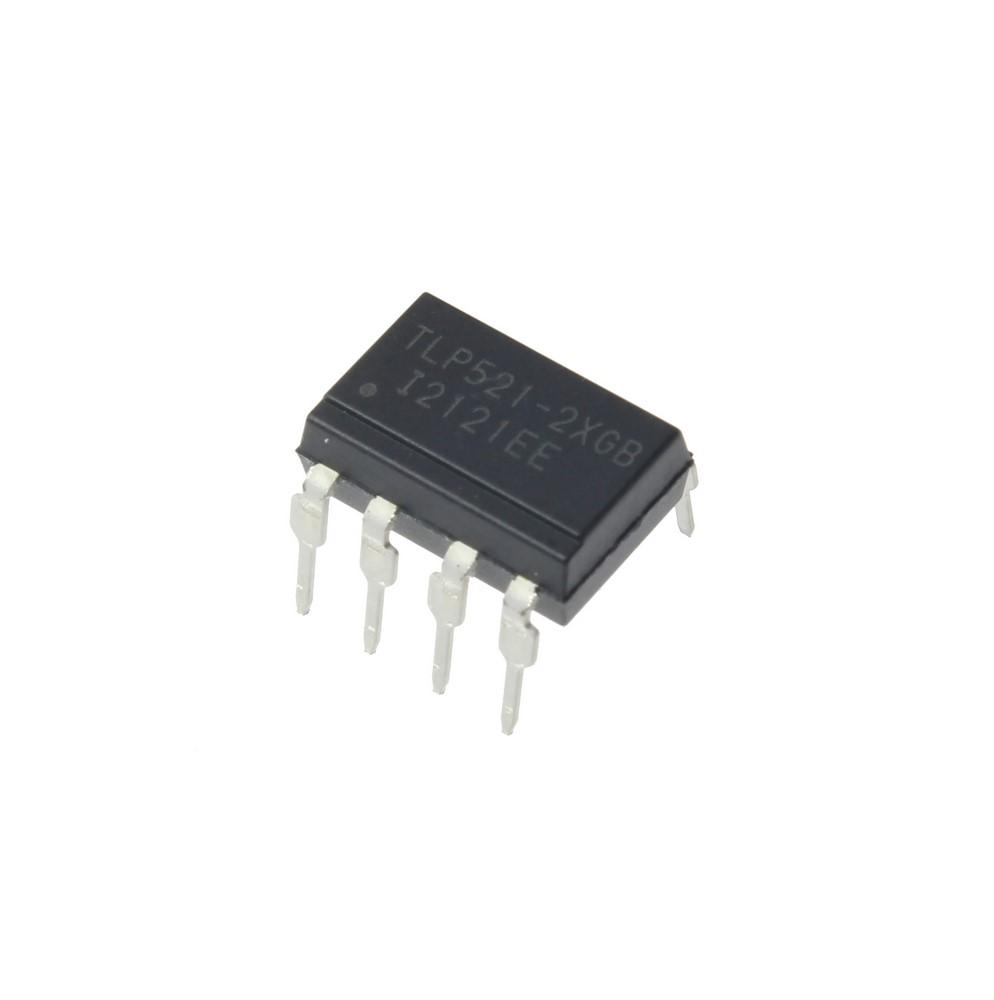

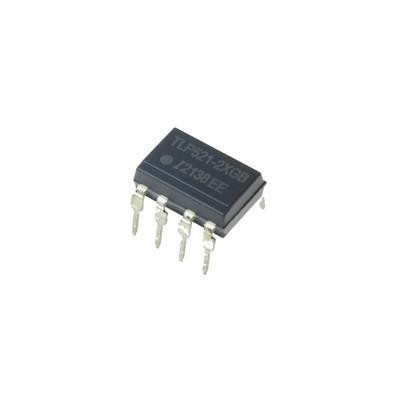

اپتوترانزیستور دوتایی 8پین TLP521 2XGB
TLP521 2XGB
برند:Isocom Components
ندارد - کالای اصل 🏅
مشخصات
نوع ترانزیستور
NPN Silicon Phototransistor
پکیج
DIP-8
ولتاژ کلکتور-امیتر
80V
جریان کلکتور مداوم (I_C)
50mA
توان اتلاف (P_C)
150mW
فرکانس انتقال (f_T)
7MHz
بهره جریان (h_FE)
50% (min)
پینآوت
Anode Ch1 | 2: Cathode Ch1 | 3: Emitter Ch1 | 4: Collector Ch1 5: Collector Ch2 | 6: Emitter Ch2 | 7: Cathode Ch2 | 8: Anode Ch2
برند
Isocom Components
توضیحات
نام قطعه: اپتوترانزیستور دوتایی 8پین TLP521 2XGB
نام کارخانهای: TLP521-2XGB
تعداد کانال 2 کانال
جریان 50 میلی آمپر
ولتاژ معکوس 6 ولت
نوع خروجی Phototransistor
ولتاژ کلکتور-امیتر 55 ولت
ولتاژ جداسازی 5300 ولت
ولتاژ مستقیم 1.15 ولت
نسبت انتقال فعلی 50 درصد
نوع نصب روی برد Through Hole
حداقل دمای عملیاتی -30 درجه سانتیگراد
حداکثر دمای عملیاتی 100 درجه سانتیگراد
تعداد در بسته: 50 عدد
برند: Isocom Components
پکیج: DIP-8
بستهبندی: Tube
عنوان گروه: Transistor Output Optocouplers
دیتاشیت: TLP521-2XGB TLP521-2XGB
توضیحات: اپتوترانزیستور دوتایی Dual Channel Programmable Controllers Ac/Dc-Input Module Solid State Relay , Photo transistor , Isolation voltage:2500Vrms , 8PIN
Number of Channels 2 Channel
Forward Current (If) 50 mA
Reverse Voltage (Vrrm) 6 V
Output Type Phototransistor
Collector Emitter Voltage (VCEO) 55 V
Isolation Voltage 5300 Vrms
Forward Voltage (Vf) 1.15 V
Current Transfer Ratio (Min) 50 %
Mounting Style Through Hole
Minimum Operating Temperature -30 C°
Maximum Operating Temperature 100 C°
Brand Isocom Components
Package DIP-8
نقد و بررسی
معرفی اپتوکوپلر TLP521 2XGB: ویژگیها، کاربردها و راهنمای انتخاب
اگر به دنبال اطلاعات دقیق در مورد اپتوکوپلر TLP521 2XGB هستید، احتمالاً کلماتی مانند "خرید TLP521 2XGB"، "ویژگی های اپتوکوپلر TLP521" یا "کاربرد TLP521 2XGB" را در اینترنت جستجو کردهاید. این قطعه الکترونیکی یکی از محبوبترین اپتوکوپلرهای دو کاناله است که برای ایزوله سیگنالها در مدارهای مختلف استفاده میشود. در این مقاله، به صورت حرفهای به بررسی مشخصات فنی، مزایا و کاربردهای آن میپردازیم تا بتوانید تصمیمگیری بهتری برای پروژههای الکترونیکی خود داشته باشید.
ویژگیهای فنی اپتوکوپلر TLP521 2XGB
اپتوکوپلر TLP521 2XGB از سری TLP521 است که شامل یک LED مادون قرمز (IR) و فوتوترانزیستور میشود. این طراحی نوری اجازه میدهد تا سیگنالها بدون اتصال الکتریکی مستقیم منتقل شوند، که این امر ایمنی و کارایی مدار را افزایش میدهد. برخی از ویژگیهای کلیدی عبارتند از:
- تعداد کانالها: دو کانال مستقل، که امکان ایزوله همزمان دو سیگنال را فراهم میکند.
- ولتاژ ایزوله: تا 5300Vrms، که برای کاربردهای صنعتی و ایمنی بالا ایدهآل است.
- نوع خروجی: ترانزیستور، با جریان ورودی کم و خروجی پایدار.
- بستهبندی: DIP-8، که نصب آسان روی بردهای مدار چاپی را ممکن میسازد.
- کارایی بالا: با نسبت انتقال جریان (CTR) مناسب، که بسته به مدل میتواند بین 100% تا 600% باشد، و زمان پاسخدهی سریع برای سیگنالهای دیجیتال.
این ویژگیها باعث شده تا TLP521 2XGB در جستجوهای مرتبط با "اپتوکوپلر دو کاناله" یا "مشخصات TLP521" بسیار مورد توجه قرار گیرد. اگر به دنبال دیتاشیت TLP521 2XGB هستید، این قطعه با استانداردهای بینالمللی سازگار است و عملکرد قابل اعتمادی در محیطهای مختلف ارائه میدهد.
کاربردهای اپتوکوپلر TLP521 2XGB
اپتوکوپلر TLP521 2XGB در صنایع متنوعی کاربرد دارد و اغلب در جستجوهایی مانند "کاربرد اپتوکوپلر TLP521" یا "TLP521 در مدارهای صنعتی" ظاهر میشود. برخی از کاربردهای اصلی عبارتند از:
- کنترل صنعتی: برای ایزوله سیگنالها در سیستمهای اتوماسیون، مانند درایورهای موتور و کنترلرهای PLC.
- تجهیزات پزشکی: در دستگاههایی که نیاز به ایمنی الکتریکی بالا دارند، مانند مانیتورهای بیمار.
- الکترونیک مصرفی: در لوازم خانگی هوشمند، برای جلوگیری از تداخل سیگنالها.
- مخابرات: در مدارهای ارتباطی برای حفاظت از نویز و ولتاژهای بالا.
- درایورهای قدرت: ایزوله گیت MOSFETها و IGBTها در منابع تغذیه سوئیچینگ.
این اپتوکوپلر به دلیل دوام و کارایی، گزینهای عالی برای مهندسان الکترونیک است که به دنبال "جایگزین TLP521" یا "بهترین اپتوکوپلر دو کاناله" هستند.
برای تهیه این قطعه با کیفیت بالا، سایت e366.ir را به عنوان منبع معتبر خرید پیشنهاد میدهیم. این سایت گزینههای متنوعی برای خرید اپتوکوپلر TLP521 2XGB ارائه میدهد و میتواند نیازهای پروژههای شما را برآورده کند.
سوالات متداول (FAQ)
- اپتوکوپلر TLP521 2XGB چیست؟ این یک قطعه الکترونیکی دو کاناله است که برای ایزوله نوری سیگنالها استفاده میشود و شامل LED مادون قرمز و فوتوترانزیستور است.
- چگونه اپتوکوپلر TLP521 2XGB را در مدار نصب کنیم؟ با توجه به پینآوت استاندارد DIP-8، کانالهای ورودی و خروجی را به درستی متصل کنید و از ولتاژ ایزوله برای ایمنی مدار بهره ببرید.
- مزایای استفاده از TLP521 2XGB نسبت به مدلهای تک کاناله چیست؟ این مدل با دو کانال، امکان ایزوله همزمان چندین سیگنال را فراهم میکند و کارایی مدار را در کاربردهای پیچیده افزایش میدهد.
