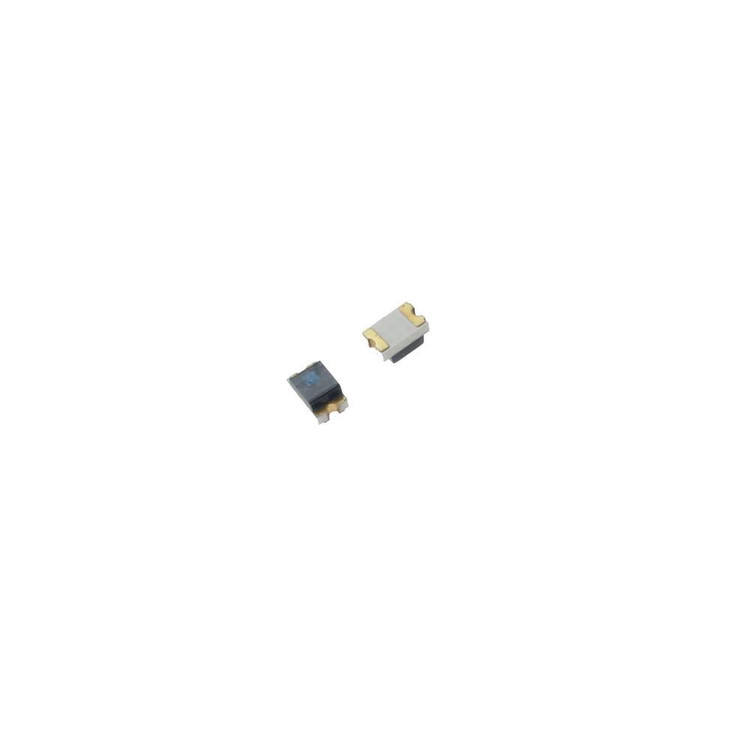

فتوترانزیستور PHOTOTRANSISTOR 0805 B

فتوترانزیستور 0805 B یک قطعه نیمه‌هادی حساس به نور است که به دلیل ابعاد کوچک (2 × 1.25 × 0.85 میلی‌متر) و طراحی SMD (Surface-Mount Device)، به طور گسترده در کاربردهای الکترونیکی مدرن استفاده می‌شود. این فتوترانزیستور از نوع NPN است و با دریافت نور در محدوده طیفی 400 تا 1100 نانومتر (با حداکثر حساسیت در 940 نانومتر)، جریان کلکتور را متناسب با شدت نور ورودی تولید می‌کند. این قطعه به دلیل پاسخ سریع، مصرف انرژی پایین و عملکرد قابل اعتماد، گزینه‌ای ایده‌آل برای پروژه‌های الکترونیکی پیشرفته است.

ویژگی‌های کلیدی فتوترانزیستور 0805 B

• ابعاد کوچک و طراحی SMD: مناسب برای مدارهای فشرده و تولید انبوه.
• محدوده طیفی گسترده: حساسیت به نور در بازه 400 تا 1100 نانومتر، با پیک حساسیت در 940 نانومتر.
• ولتاژ شکست کلکتور-امیتر: بیش از 30 ولت، که پایداری در شرایط مختلف را تضمین می‌کند.
• جریان کلکتور در حالت روشن: تا 1.0 میلی‌آمپر (بسته به مدل خاص مانند PT0805CS).
• زمان پاسخ سریع: زمان صعود و نزول 15/15 میکروثانیه، مناسب برای کاربردهای دینامیک.
• دمای کاری: عملکرد پایدار در محدوده دمایی -20 تا +85 درجه سانتی‌گراد.
• ساختار مقاوم: استفاده از مواد سیلیکونی با طول عمر بالا.

کاربردهای فتوترانزیستور 0805 B

فتوترانزیستور 0805 B به دلیل ویژگی‌های منحصربه‌فرد خود در صنایع مختلف کاربرد دارد:

1. اتوماسیون صنعتی: استفاده در حسگرهای نوری برای تشخیص اشیا یا کنترل فرآیندها.
2. صنعت خودرو: به کارگیری در سیستم‌های نورپردازی و حسگرهای روشنایی خودرو (مانند تشخیص نور هالوژن و زنون).
3. الکترونیک مصرفی: استفاده در دستگاه‌های کنترل از راه دور، حسگرهای نور محیط و سیستم‌های امنیتی.
4. ارتباطات نوری: مناسب برای فیبرهای نوری و سیستم‌های انتقال داده نوری.
5. پزشکی و تجهیزات دقیق: کاربرد در دستگاه‌های تشخیص نوری و تجهیزات آزمایشگاهی.

مزایای فتوترانزیستور 0805 B

• حساسیت بالا به نور: توانایی تشخیص حتی سطوح پایین نور، که آن را برای کاربردهای حساس مناسب می‌کند.
• هزینه اقتصادی: قیمت مناسب در مقایسه با سایر حسگرهای نوری مانند فتودیودها.
• نصب آسان: طراحی SMD امکان لحیم‌کاری سریع و دقیق را در خطوط تولید فراهم می‌کند.
• پایداری دمایی: عملکرد قابل اعتماد در شرایط محیطی متنوع.

تفاوت با فتودیود

فتوترانزیستور 0805 B در مقایسه با فتودیودها دارای تقویت داخلی است که نیاز به مدارهای تقویت‌کننده خارجی را کاهش می‌دهد. این ویژگی باعث می‌شود که فتوترانزیستور در کاربردهایی که نیاز به خروجی جریان بالاتر دارند، برتری داشته باشد. با این حال، فتودیودها پاسخ سریع‌تری دارند و برای کاربردهایی که نیاز به پهنای باند بالا دارند، مناسب‌تر هستند.

مشخصات فنی (بر اساس مدل PT0805CS)

• رنگ لنز: شفاف
• ولتاژ شکست امیتر-کلکتور: >5 ولت
• جریان تاریک کلکتور: <100 نانوآمپر
• ولتاژ کلکتور-امیتر در حالت روشن: <0.4 ولت
• ساختار تراشه: NPN سیلیکونی
• کاربرد عمومی: مناسب برای اهداف عمومی و حسگرهای نوری

نکات مهم در استفاده

• حفاظت در برابر نور محیطی: برای عملکرد بهینه، توصیه می‌شود از فیلترهای نوری برای کاهش نویز محیطی استفاده شود.
• تنظیم مقاومت بار: برای تنظیم حالت کاری (فعال یا سوئیچینگ)، مقاومت بار مناسب (معمولاً 5 کیلواهم یا بیشتر) انتخاب کنید.
• ولتاژ تغذیه: ولتاژ تغذیه باید بین 5 تا 16 ولت تنظیم شود تا عملکرد بهینه تضمین شود.

سوالات متداول (FAQ)

1. فتوترانزیستور 0805 B در چه نوع پروژه‌هایی بیشترین کاربرد را دارد؟
   این فتوترانزیستور به دلیل اندازه کوچک و حساسیت بالا، در پروژه‌های اتوماسیون، حسگرهای نوری، سیستم‌های امنیتی و تجهیزات نوری مانندავ
2. آیا فتوترانزیستور 0805 B برای کاربردهای فضای باز مناسب است؟
   بله، این فتوترانزیستور با دمای کاری -20 تا +85 درجه سانتی‌گراد و طراحی مقاوم، برای استفاده در محیط‌های خارجی مناسب است، اما برای عملکرد بهینه در برابر نور محیطی، ممکن است نیاز به فیلتر نوری داشته باشد.
3. تفاوت اصلی بین فتوترانزیستور 0805 B و فتودیود چیست؟
   فتوترانزیستور 0805 B دارای تقویت داخلی است که خروجی جریان بالاتری تولید می‌کند، در حالی که فتودیود پاسخ سریع‌تری دارد اما نیاز به مدار تقویت‌کننده خارجی دارد.

خرید فتوترانزیستور 0805 B

برای تهیه فتوترانزیستور 0805 B با کیفیت بالا و قیمت مناسب، می‌توانید به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با کیفیت تضمین‌شده ارائه می‌دهد و با پشتیبانی فنی و خدمات پس از فروش، گزینه‌ای مطمئن برای خرید شماست. همین حالا از E366.ir بازدید کنید و نیازهای پروژه خود را تأمین کنید!
