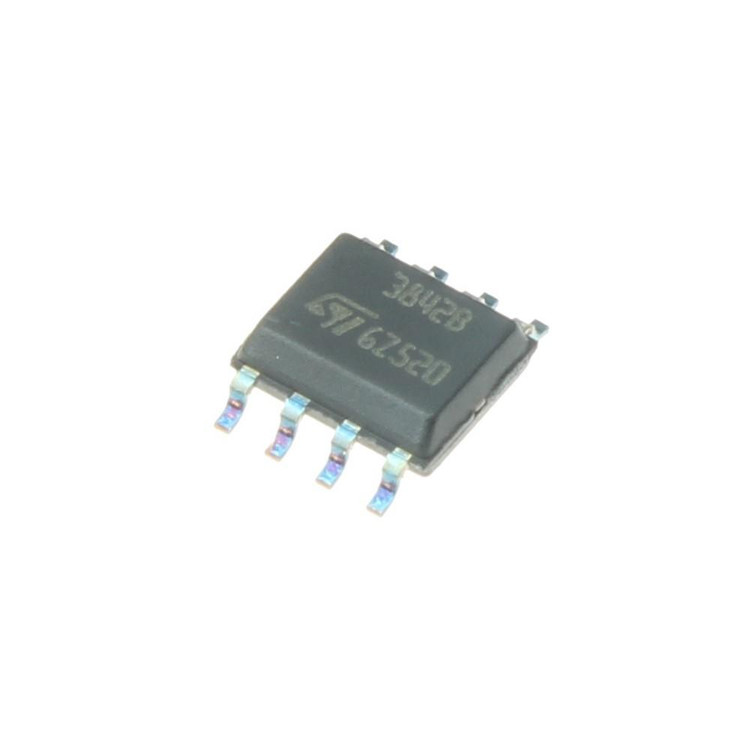

آی سی UC3842BD1 ST BRAND پکیج SO-8 (SOP-8)

UC3842BD1 ST BRAND
برند:STMicroelectronics
ندارد - کالای اصل 🏅
27,610
توضیحات

نام قطعه:آی سی UC3842BD1 ST BRAND
نام کارخانه‌ای: UC3842BD1013TR
حداکثر فرکانس 500 کیلو هرتز
جریان خروجی 1 آمپر
تعداد خروجی 1 خروجی
ولتاژ خروجی 5.10 ولت
حداکثر چرخه کار 100 درصد
ولتاژ خروجی 4.90 ولت
کمترین ولتاژ ورودی 2.42 ولت
بیشترین ولتاژ ورودی 2.58 ولت
توپولوژی Boost, Flyback, Forward
نوع نصب روی برد SMD/SMT
کمترین ولتاژ تغذیه 11 ولت
بیشترین ولتاژ تغذیه 30 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +150 درجه سانتیگراد
تعداد در بسته: 2500 عدد
برند: STMicroelectronics

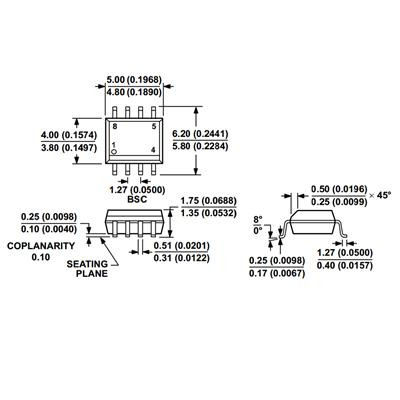

پکیج: SO-8 (SOP-8)
بسته‌بندی: Tape & Reel
عنوان گروه: Switching Controllers
دیتاشیت: UC3842BD1 (ST BRAND) UC3842BD1 (ST BRAND)
توضیحات: Current Mode PWM Controllers,1A,30V SMPS Controller ;Frequencycurrent-mode PWM controller ;16V(On) - 10V(Off), IO ±1 A, 500 khz
Maximum Frequency 500 kHz
Output Current 1 A
Number of Output 1 Output
Output Voltage (Max) 5.10 V
Duty Cycle - Max 100 %
Output Voltage (Min) 4.90 V
Input Voltage MIN 2.42 V
Input Voltage MAX 2.58 V
Topology Boost, Flyback, Forward
Mounting Style SMD/SMT
Supply Voltage (Min) 11 V
Supply Voltage (Max) 30 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +150 C°
Brand STMicroelectronics
Package SO-8 (SOP-8)

نقد و بررسی

آی‌سی UC3842BD1 از برند معتبر STMicroelectronics، یک کنترل‌کننده PWM (مدولاسیون عرض پالس) با عملکرد مد جریانی است که به‌طور گسترده در طراحی منابع تغذیه سوئیچینگ (SMPS) و مبدل‌های DC-DC استفاده می‌شود. این تراشه با ویژگی‌های فنی برجسته و عملکرد قابل اعتماد، انتخابی ایده‌آل برای مهندسان و طراحان سیستم‌های الکترونیکی است که به دنبال کارایی بالا، پایداری و انعطاف‌پذیری در پروژه‌های خود هستند.

ویژگی‌های کلیدی UC3842BD1

  • کنترل مد جریانی (Current Mode Control): این آی‌سی با استفاده از تکنیک کنترل مد جریانی، پاسخ دینامیکی سریع و پایداری عالی در برابر تغییرات بار و ولتاژ ورودی ارائه می‌دهد.

  • فرکانس سوئیچینگ بالا: پشتیبانی از فرکانس سوئیچینگ تا 500 کیلوهرتز، امکان طراحی منابع تغذیه با اندازه کوچک‌تر و کارایی بالاتر را فراهم می‌کند.

  • ولتاژ تغذیه گسترده: عملکرد در بازه ولتاژ تغذیه 10 تا 30 ولت، که این آی‌سی را برای کاربردهای متنوع مناسب می‌سازد.

  • چرخه کاری (Duty Cycle): قابلیت تنظیم چرخه کاری تا 96٪، که انعطاف‌پذیری بالایی در طراحی توپولوژی‌های مختلف فراهم می‌کند.

  • توپولوژی‌های متنوع: پشتیبانی از پیکربندی‌های بوست (Boost)، باک (Buck)، باک-بوست (Buck-Boost)، فلای‌بک (Flyback) و مستقیم (Forward).

  • خروجی درایور ترانزیستور: این آی‌سی دارای خروجی درایور ترانزیستور با توان بالا است که برای راه‌اندازی ماسفت‌ها یا ترانزیستورهای قدرت مناسب است.

  • پکیج SMD (SO-8): بسته‌بندی فشرده و استاندارد SO-8 که نصب آسان و صرفه‌جویی در فضای برد را تضمین می‌کند.

  • رنج دمایی عملکرد: عملکرد قابل اعتماد در دمای 0 تا 70 درجه سانتی‌گراد، مناسب برای محیط‌های صنعتی و تجاری.

کاربردها

آی‌سی UC3842BD1 به دلیل طراحی بهینه و قابلیت‌های پیشرفته، در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد:

  • منابع تغذیه سوئیچینگ (SMPS): برای دستگاه‌های الکترونیکی مصرفی، تجهیزات صنعتی و سیستم‌های مخابراتی.

  • مبدل‌های DC-DC: در سیستم‌های باتری‌محور، شارژرها و اینورترها.

  • کنترل دور موتور: در کاربردهایی که نیاز به کنترل دقیق جریان و ولتاژ وجود دارد.

  • سیستم‌های روشنایی LED: برای درایورهای LED با راندمان بالا.

  • تجهیزات جوشکاری و صنعتی: به دلیل پایداری و قابلیت اطمینان بالا.

مزایای استفاده از UC3842BD1 برند ST

  • کیفیت تضمین‌شده: تولید شده توسط STMicroelectronics، یکی از پیشروترین شرکت‌های تولید نیمه‌هادی در جهان.

  • عملکرد پایدار: طراحی مد جریانی و ویژگی‌های حفاظتی داخلی (مانند محافظت در برابر ولتاژ پایین) عملکرد ایمن و پایدار را تضمین می‌کند.

  • انعطاف‌پذیری طراحی: پشتیبانی از انواع توپولوژی‌ها و فرکانس‌های سوئیچینگ، این آی‌سی را به گزینه‌ای چندمنظوره تبدیل کرده است.

  • ابعاد جمع‌وجور: پکیج SMD امکان استفاده در بردهای با فضای محدود را فراهم می‌کند.

چرا UC3842BD1 را انتخاب کنیم؟

اگر به دنبال یک کنترل‌کننده PWM با کارایی بالا، قیمت مناسب و قابلیت اطمینان تضمین‌شده هستید، UC3842BD1 از STMicroelectronics انتخابی هوشمندانه است. این تراشه با ترکیب ویژگی‌های پیشرفته و پشتیبانی از طیف گسترده‌ای از کاربردها، به شما امکان می‌دهد تا طراحی‌های الکترونیکی خود را با دقت و اطمینان بیشتری به انجام برسانید.

سوالات متداول (FAQ)

  1. آی‌سی UC3842BD1 برای چه نوع کاربردهایی مناسب است؟
    این آی‌سی برای طراحی منابع تغذیه سوئیچینگ، مبدل‌های DC-DC، درایورهای LED و کنترل دور موتور مناسب است. همچنین در توپولوژی‌های مختلف مانند بوست، باک و فلای‌بک کاربرد دارد.

  2. تفاوت UC3842BD1 با UC3842AN چیست؟
    UC3842BD1 در پکیج SMD (SO-8) عرضه می‌شود، در حالی که UC3842AN در پکیج DIP ارائه می‌گردد. انتخاب بین این دو به نوع طراحی و نیازهای نصب بستگی دارد.

  3. آیا این آی‌سی دارای ویژگی‌های حفاظتی است؟
    بله، UC3842BD1 دارای محافظت در برابر ولتاژ پایین (UVLO) و ویژگی‌های کنترلی برای جلوگیری از آسیب به مدار در شرایط غیرعادی است.
