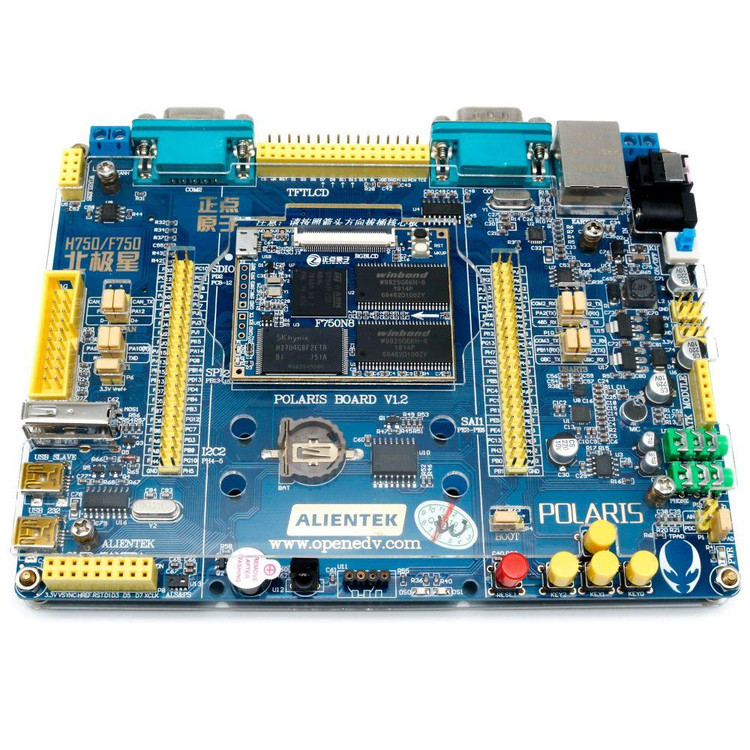

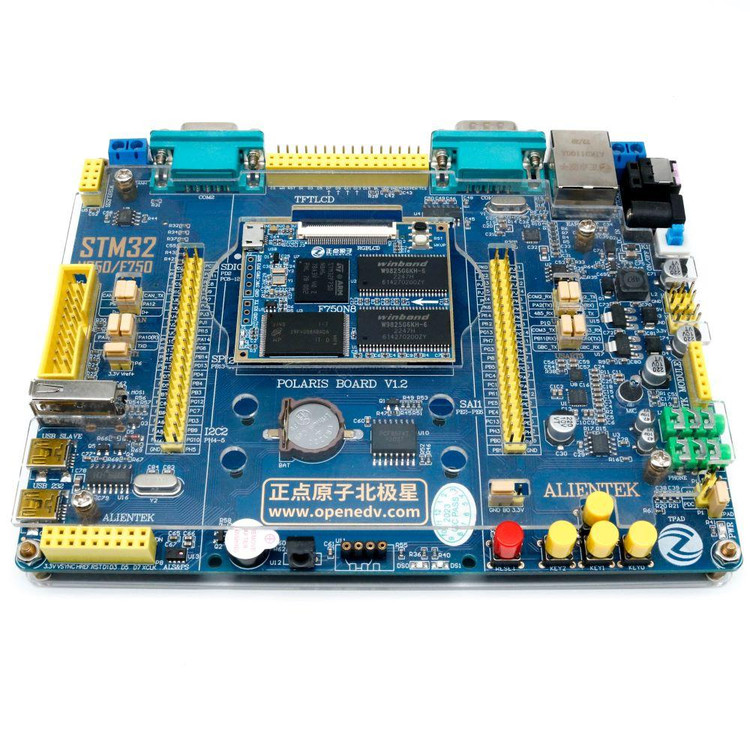

برد توسعه میکروکنترلر EV STM32F750XBH6

میکروکنترلر STM32F750XBH6 از خانواده‌ی STM32F7 شرکت STMicroelectronics است که بر پایه‌ی هسته‌ی ARM Cortex-M7 طراحی شده است. این میکروکنترلر با فرکانس کاری تا 216 مگاهرتز، عملکرد بالایی را در پردازش داده‌ها و اجرای دستورات پیچیده ارائه می‌دهد. این محصول برای کاربردهای صنعتی، مصرف‌کننده، و سیستم‌های تعبیه‌شده (Embedded Systems) که نیاز به قدرت پردازشی بالا و مصرف انرژی بهینه دارند، مناسب است.

ویژگی‌های کلیدی STM32F750XBH6

1. هسته‌ی پردازشی:

   • هسته‌ی ARM Cortex-M7 با قابلیت اجرای دستورات DSP و FPU (واحد ممیز شناور).

   • فرکانس کاری تا 216 مگاهرتز.

   • پشتیبانی از دستورات SIMD (Single Instruction Multiple Data) برای پردازش موازی.

2. حافظه:

   • 512 کیلوبایت حافظه‌ی فلش برای ذخیره‌سازی کد.

   • 320 کیلوبایت حافظه‌ی SRAM شامل 16 کیلوبایت حافظه‌ی TCM (Tightly Coupled Memory) برای دسترسی سریع.

   • پشتیبانی از حافظه‌های خارجی از طریق رابط FSMC (Flexible Static Memory Controller).

3. پریفرال‌ها:

   • USB 2.0 با پشتیبانی از OTG (On-The-Go).

   • Ethernet MAC با قابلیت پشتیبانی از پروتکل‌های شبکه‌ی صنعتی.

   • CAN (Controller Area Network) برای ارتباطات صنعتی.

   • I2C, SPI, UART/USART برای ارتباطات سریال.

   • ADC 12 بیتی با سرعت نمونه‌برداری بالا.

   • DAC 12 بیتی برای خروجی‌های آنالوگ.

   • Timers پیشرفته برای کنترل موتور و کاربردهای زمان‌بندی.

4. امنیت:

   • CRC (Cyclic Redundancy Check) برای بررسی صحت داده‌ها.

   • RNG (Random Number Generator) برای تولید اعداد تصادفی.

   • حفاظت از حافظه با قابلیت Read-Out Protection (ROP).

5. پکیج و مصرف انرژی:

   • پکیج TFBGA216 با ابعاد فشرده.

   • ولتاژ کاری 1.7 تا 3.6 ولت.

   • حالت‌های کم‌مصرف (Low Power Modes) برای کاهش مصرف انرژی.

کاربردهای STM32F750XBH6

1. سیستم‌های صنعتی:

   • کنترل‌کننده‌های PLC.

   • درایورهای موتور و سیستم‌های کنترل حرکت.

   • تجهیزات اندازه‌گیری و مانیتورینگ.

2. سیستم‌های تعبیه‌شده:

   • دستگاه‌های پزشکی.

   • سیستم‌های پردازش تصویر و صوت.

   • رابط‌های کاربری پیشرفته (HMI).

3. کاربردهای مصرف‌کننده:

   • لوازم خانگی هوشمند.

   • سیستم‌های صوتی و تصویری.

   • گجت‌های پوشیدنی.

مزایای STM32F750XBH6

• کارایی بالا: با هسته‌ی Cortex-M7 و فرکانس کاری 216 مگاهرتز، این میکروکنترلر قادر به اجرای برنامه‌های پیچیده با سرعت بالا است.

• انعطاف‌پذیری: پریفرال‌های متنوع و پشتیبانی از حافظه‌های خارجی، امکان توسعه‌ی آسان را فراهم می‌کند.

• امنیت قوی: ویژگی‌های امنیتی مانند RNG و CRC، این میکروکنترلر را برای کاربردهای حساس ایده‌آل می‌کند.

• مصرف انرژی بهینه: حالت‌های کم‌مصرف، این میکروکنترلر را برای کاربردهای باتری‌محور مناسب می‌سازد.

سوالات متداول (FAQ)

1. تفاوت STM32F750XBH6 با سایر میکروکنترلرهای خانواده‌ی STM32F7 چیست؟

   • این مدل دارای 512 کیلوبایت حافظه‌ی فلش و 320 کیلوبایت SRAM است که آن را برای کاربردهای با نیاز حافظه‌ی متوسط ایده‌آل می‌کند. همچنین، پکیج TFBGA216 آن برای طراحی‌های فشرده مناسب است.

2. آیا این میکروکنترلر برای کاربردهای اینترنت اشیا (IoT) مناسب است؟

   • بله، با پشتیبانی از Ethernet MAC و USB OTG، این میکروکنترلر برای توسعه‌ی دستگاه‌های IoT مناسب است. همچنین، حالت‌های کم‌مصرف آن برای کاربردهای باتری‌محور ایده‌آل است.

3. چگونه می‌توان از حافظه‌ی خارجی با این میکروکنترلر استفاده کرد؟

   • این میکروکنترلر از طریق رابط FSMC از حافظه‌های خارجی مانند SRAM, NOR Flash, و NAND Flash پشتیبانی می‌کند. این ویژگی امکان ذخیره‌سازی داده‌های بیشتر و اجرای برنامه‌های پیچیده‌تر را فراهم می‌کند.

این میکروکنترلر با ترکیبی از قدرت پردازشی بالا، پریفرال‌های متنوع، و مصرف انرژی بهینه، گزینه‌ای ایده‌آل برای توسعه‌ی پروژه‌های پیشرفته‌ی تعبیه‌شده است.
