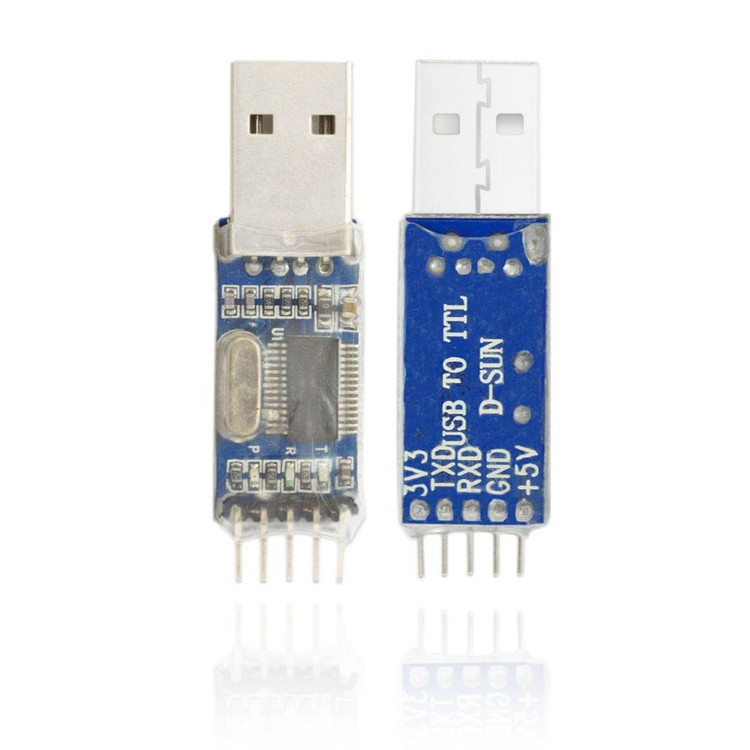

ماژول مبدل USB به TTL با تراشه PL2303

ماژول تبدیل USB به سریال TTL مدل PL2303 یک ابزار پیشرفته و کارآمد برای ایجاد ارتباط بین دستگاه‌های مجهز به پورت USB و دستگاه‌های با رابط سریال TTL است. این ماژول که از تراشه‌ی قدرتمند PL2303 شرکت Prolific Technology بهره می‌برد، به‌عنوان یک پل ارتباطی بین پروتکل USB و UART عمل می‌کند و امکان انتقال داده‌های دوطرفه را با سرعت و پایداری بالا فراهم می‌سازد. این محصول به دلیل طراحی جمع‌وجور، مصرف انرژی پایین و سازگاری گسترده با سیستم‌های مختلف، انتخابی ایده‌آل برای توسعه‌دهندگان، مهندسان الکترونیک و علاقه‌مندان به پروژه‌های DIY (خودت انجام بده) است.

ماژول PL2303 با پشتیبانی از استاندارد USB 2.0 Full-Speed، قابلیت اتصال به انواع کامپیوترها و دستگاه‌های مدرن را دارد و به‌صورت یک پورت سریال مجازی (Virtual COM Port) در سیستم‌عامل‌های مختلف مانند ویندوز، لینوکس و مک او‌اس عمل می‌کند. این ویژگی باعث می‌شود که بدون نیاز به بازنویسی نرم‌افزارهای مبتنی بر پورت سریال، بتوانید به‌راحتی از این ماژول در پروژه‌های خود استفاده کنید.

ویژگی‌های کلیدی

• تراشه PL2303: استفاده از تراشه‌ی باکیفیت PL2303TA/PL2303HX برای انتقال داده‌های پایدار و مطمئن.

• پشتیبانی از نرخ‌های باود متنوع: پشتیبانی از نرخ‌های انتقال داده از 75 bps تا 6 Mbps، مناسب برای کاربردهای مختلف.

• سازگاری گسترده: پشتیبانی از سیستم‌عامل‌های ویندوز (XP، 7، 8، 10، 11)، لینوکس و مک او‌اس.

• رابط‌های خروجی: شامل پین‌های TXD، RXD، GND و ولتاژهای خروجی 3.3V و 5V برای انعطاف‌پذیری در اتصال به دستگاه‌های مختلف.

• فیوز محافظ: مجهز به فیوز خودبازیافت 500 میلی‌آمپری برای محافظت در برابر اتصال کوتاه یا اضافه‌بار.

• چراغ‌های نشانگر LED: نمایشگرهای LED برای نشان‌دادن وضعیت انتقال داده (TXD/RXD) و تغذیه.

• طراحی جمع‌وجور: ابعاد کوچک (حدود 50mm x 14mm) برای استفاده در پروژه‌های با فضای محدود.

• اتصال آسان: مجهز به کانکتور USB نوع A یا Type-C و کانکتورهای TTL (معمولاً 4 یا 6 پین).

کاربردها

ماژول PL2303 به دلیل انعطاف‌پذیری و عملکرد بالای خود در طیف وسیعی از پروژه‌ها و کاربردها مورد استفاده قرار می‌گیرد:

• اتصال میکروکنترلرها: ارتباط با بردهای میکروکنترلری مانند Arduino، Raspberry Pi، STM32 و ESP32.

• دیباگ و برنامه‌ریزی: استفاده برای دیباگ کردن یا برنامه‌ریزی ماژول‌های مختلف مانند ماژول‌های بلوتوث (HC-05/HC-06) یا وای‌فای.

• اتصال به روترها و دستگاه‌های شبکه: دسترسی به کنسول سریال روترها و دستگاه‌های شبکه برای پیکربندی یا نصب سیستم‌عامل‌های جایگزین.

• پروژه‌های IoT: انتقال داده‌های سریال در پروژه‌های اینترنت اشیا (IoT) و دستگاه‌های هوشمند.

• اتوماسیون صنعتی: استفاده در سیستم‌های اتوماسیون و کنترل صنعتی برای ارتباط با سنسورها و دستگاه‌های سریال.

مزایا

• نصب آسان: درایورهای PL2303 به‌راحتی از وب‌سایت رسمی Prolific قابل دانلود هستند و نصب آن‌ها ساده است.

• عملکرد پایدار: انتقال داده با حداقل خطا و پشتیبانی از پروتکل‌های جریان داده مانند RTS/CTS.

• انعطاف‌پذیری ولتاژ: امکان انتخاب ولتاژ 3.3V یا 5V برای سازگاری با دستگاه‌های مختلف.

• هزینه مقرون‌به‌صرفه: قیمتی اقتصادی در مقایسه با سایر راهکارهای مشابه مانند FTDI.

نکات مهم در استفاده

• نصب درایور: برای استفاده در ویندوز، حتماً درایور نسخه‌ی مناسب (مانند 3.2.0.0 یا جدیدتر) را از وب‌سایت Prolific دانلود کنید. برخی نسخه‌های قدیمی‌تر ممکن است با ویندوزهای جدیدتر سازگار نباشند.

• عدم پشتیبانی از DTR: این ماژول معمولاً پین DTR (برای ریست خودکار) ندارد، بنابراین برای برنامه‌ریزی مستقیم برخی میکروکنترلرها (مانند Arduino Pro Mini) ممکن است نیاز به ریست دستی باشد.

• سازگاری با سیستم‌عامل: در برخی سیستم‌عامل‌ها ممکن است نیاز به تنظیمات اضافی برای درایورها باشد. برای اطلاعات بیشتر به مستندات Prolific مراجعه کنید.

سوالات متداول (FAQ)

1. ماژول PL2303 با چه سیستم‌عامل‌هایی سازگار است؟

ماژول PL2303 با اکثر سیستم‌عامل‌های مدرن از جمله ویندوز (XP، 7، 8، 10، 11)، لینوکس و مک او‌اس سازگار است. برای استفاده، کافی است درایور مناسب را از وب‌سایت رسمی Prolific دانلود و نصب کنید.

2. آیا این ماژول برای برنامه‌ریزی میکروکنترلرها مناسب است؟

بله، این ماژول برای دیباگ و ارتباط سریال با میکروکنترلرها مناسب است. با این حال، به دلیل عدم وجود پین DTR، برای برنامه‌ریزی برخی بردهای خاص مانند Arduino Pro Mini ممکن است نیاز به ریست دستی باشد.

3. تفاوت بین ولتاژهای 3.3V و 5V در این ماژول چیست؟

ماژول PL2303 امکان انتخاب ولتاژ خروجی 3.3V یا 5V را فراهم می‌کند. این قابلیت به شما اجازه می‌دهد تا ماژول را با دستگاه‌هایی که سطوح ولتاژ متفاوتی دارند (مانند Raspberry Pi با 3.3V یا Arduino با 5V) سازگار کنید. از سوئیچ یا جامپر روی ماژول برای تنظیم ولتاژ استفاده کنید.
