دستهبندی: اپتوالکترونیک
نوع ترانزیستور:NPN فوتوترانزیستور (در بخش خروجی اپتوکوپلر).
پکیج:SMD
ولتاژ کلکتور-امیتر (V_CEO):80 ولت
جریان کلکتور مداوم (I_C):50 میلیآمپر

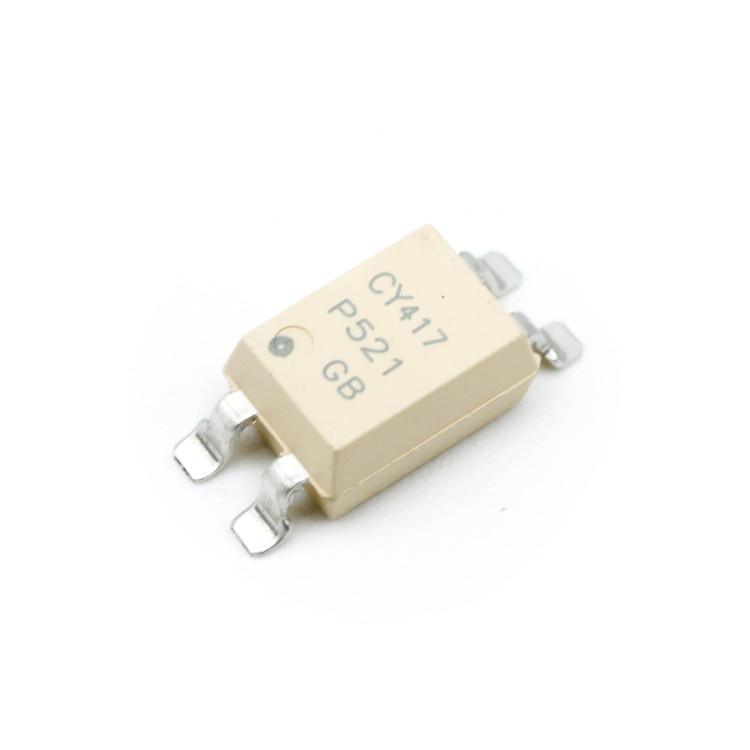

اپتوترانزیستور تک 4پین CYTLP521 1GB TP2 SMD
CYTLP521 1GB TP2 SMD
ندارد - کالای اصل 🏅
مشخصات
نوع ترانزیستور
NPN فوتوترانزیستور (در بخش خروجی اپتوکوپلر).
پکیج
SMD
ولتاژ کلکتور-امیتر (V_CEO)
80 ولت
جریان کلکتور مداوم (I_C)
50 میلیآمپر
توان اتلاف (P_C)
200 میلیوات
فرکانس انتقال (f_T)
محدوده 100 کیلوهرتز تا چند مگاهرتز
بهره جریان (h_FE یا CTR)
بین 50% تا 600% (بسته به جریان ورودی و شرایط عملیاتی)
برند
Cheuk Yui Innovation Co
توضیحات
نام قطعه: CYTLP521-1GB-TP2 SMD
نام کارخانهای: CYTLP521-1(GB-TP2) SMD
تعداد در بسته: 2000 عدد
برند: Cheuk Yui Innovation Co

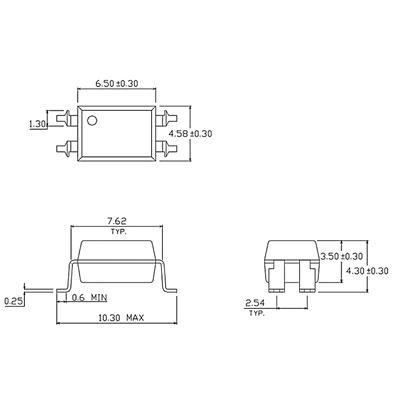

پکیج: SMD-4 Gull Wing
عنوان گروه: Transistor Output Optocouplers
دیتاشیت: CYTLP521-1GB-TP2 SMD
توضیحات: اپتوترانزیستور تک Single Channel Programmable Controllers Ac/Dc-Input Module Solid State Relay , Photo transistor , Isolation voltage:2500Vrms , 4PIN
نقد و بررسی
اپتوترانزیستور تک 4پین CYTLP521 1GB TP2 SMD: راهنمای جامع مشخصات و کاربردها
در دنیای الکترونیک مدرن، اپتوترانزیستور تک 4پین CYTLP521 1GB TP2 SMD یکی از قطعات کلیدی برای ایزولاسیون نوری سیگنالها به شمار میرود. این اپتوکوپلر SMD با طراحی فشرده و عملکرد بالا، گزینهای ایدهآل برای طراحان مدارهای دیجیتال و آنالوگ است. اگر به دنبال خرید اپتوترانزیستور CYTLP521 هستید، این قطعه با قابلیتهای ایزولاسیون قوی و مصرف انرژی پایین، در پروژههای متنوعی مانند سوئیچینگ و کنترل سیگنال کاربرد دارد. در این مقاله، به بررسی دقیق مشخصات اپتوترانزیستور 4 پین SMD میپردازیم و کاربردهای آن را کاوش میکنیم تا انتخابی آگاهانه داشته باشید.
مشخصات فنی اپتوترانزیستور CYTLP521 1GB TP2
اپتوترانزیستور CYTLP521 بر پایه فناوری LED مادون قرمز و ترانزیستور فوتویی NPN ساخته شده و در بستهبندی SMD (Surface Mount Device) عرضه میشود. این اپتوکوپلر تک کانال با پینآرایی 4 پین، نصب آسان روی بردهای PCB را فراهم میکند. در ادامه، کلیدیترین مشخصات اپتوترانزیستور تک 4 پین را مرور میکنیم:
- ولتاژ ایزولاسیون: 2500 Vrms، مناسب برای جداسازی مدارهای با ولتاژ بالا.
- ولتاژ مستقیم دیود ورودی: 1.3 V.
- جریان کلکتور حداکثر: 50 mA.
- ولتاژ کلکتور-امیتر (V_CEO): 80 V.
- ولتاژ معکوس دیود: 6 V.
- توان اتلافی حداکثر: 200 mW.
- نسبت انتقال جریان (CTR): 50% تا 600% (بسته به شرایط عملیاتی).
- بستهبندی: 1GB TP2 SMD، ایدهآل برای تولید انبوه و فضای محدود.
این مشخصات، اپتوترانزیستور CYTLP521 را به یک اپتوکوپلر SMD قابل اعتماد تبدیل کرده که در دماهای کاری -55°C تا +110°C عملکرد پایداری ارائه میدهد. برای دسترسی به دیتاشیت کامل، جستجوی دیتاشیت اپتوترانزیستور CYTLP521 را توصیه میکنیم.
کاربردهای اپتوترانزیستور تک کانال CYTLP521 در مدارهای الکترونیکی
اپتوترانزیستور 4 پین CYTLP521 به دلیل ساختار ایزوله نوری، در پروژههایی که نیاز به حفاظت از مدارهای حساس در برابر نویز الکتریکی وجود دارد، برجسته است. برخی از کاربردهای رایج خرید اپتوکوپلر CYTLP521 عبارتند از:
- ایزولاسیون سیگنال در سیستمهای دیجیتال: مانند اینترفیس بین میکروکنترلرها و مدارهای قدرت.
- سوئیچینگ و کنترل رله: در دستگاههای اتوماسیون صنعتی برای جداسازی ایمن.
- مدارهای صوتی و مخابراتی: برای جلوگیری از تداخل سیگنالها.
- تجهیزات پزشکی و اندازهگیری: جایی که ایزولاسیون الکتریکی حیاتی است.
با استفاده از این اپتوترانزیستور SMD، میتوانید مدارهایی با کارایی بالا و ایمنی بیشتر طراحی کنید. طراحان حرفهای اغلب اپتوترانزیستور تک CYTLP521 را برای بهینهسازی فضای برد انتخاب میکنند.
مزایای کلیدی اپتوترانزیستور CYTLP521 1GB TP2 نسبت به رقبا
چرا اپتوکوپلر 4 پین SMD CYTLP521 را انتخاب کنید؟ این قطعه با مشخصات اپتوترانزیستور تک کانال پیشرفته، مزایای زیر را ارائه میدهد:
- ابعاد فشرده: بستهبندی SMD اجازه میدهد تا در بردهای متراکم به راحتی نصب شود.
- عملکرد پایدار: نسبت CTR بالا تضمینکننده انتقال سیگنال دقیق است.
- دوام بالا: مقاومت در برابر نویز و ولتاژهای بالا، طول عمر مدار را افزایش میدهد.
- سازگاری آسان: پینآرایی استاندارد 4 پین، ادغام سریع در طراحیهای موجود را ممکن میسازد.
اگر به دنبال خرید اپتوترانزیستور CYTLP521 با کیفیت تضمینی هستید، این قطعه میتواند کارایی پروژههای شما را به سطح جدیدی برساند.
سوالات متداول (FAQ) در مورد اپتوترانزیستور CYTLP521
1. اپتوترانزیستور CYTLP521 چیست و چگونه کار میکند؟
اپتوترانزیستور تک 4 پین CYTLP521 یک اپتوکوپلر SMD است که از LED مادون قرمز برای انتقال سیگنال نوری به ترانزیستور فوتویی استفاده میکند. این ساختار ایزولاسیون الکتریکی را فراهم کرده و سیگنال را بدون تماس مستقیم منتقل میکند، ایدهآل برای مشخصات اپتوکوپلر تک کانال.
2. تفاوت بستهبندی SMD و DIP در اپتوترانزیستور 4 پین چیست؟
بستهبندی SMD مانند 1GB TP2 در اپتوترانزیستور CYTLP521 برای نصب سطحی روی PCB مناسب است و فضای کمتری اشغال میکند، در حالی که DIP برای سوراخکاری سنتی استفاده میشود. SMD برای تولید انبوه و طراحیهای مدرن ترجیح داده میشود.
3. چگونه از اپتوترانزیستور تک کانال CYTLP521 در مدار استفاده کنیم؟
برای نصب اپتوکوپلر CYTLP521، پینهای ورودی (آنود و کاتد LED) را به سیگنال کنترل وصل کنید و خروجی (کلکتور و امیتر ترانزیستور) را به مدار هدف متصل نمایید. از مقاومت مناسب برای محدود کردن جریان LED استفاده کنید تا مشخصات اپتوترانزیستور SMD رعایت شود.
برای تهیه اپتوترانزیستور CYTLP521 1GB TP2 SMD و دسترسی به موجودی کامل، سایت معتبر e366.ir را به عنوان منبع خرید پیشنهاد میدهیم. با جستجوی خرید اپتوترانزیستور تک 4 پین در این سایت، میتوانید گزینههای متنوعی را بررسی کنید
