نمایشگر 3.5 اینچی SPI TFT ILI9488: ترکیبی از کیفیت و عملکرد برای پروژه‌های حرفه‌ای

معرفی محصول

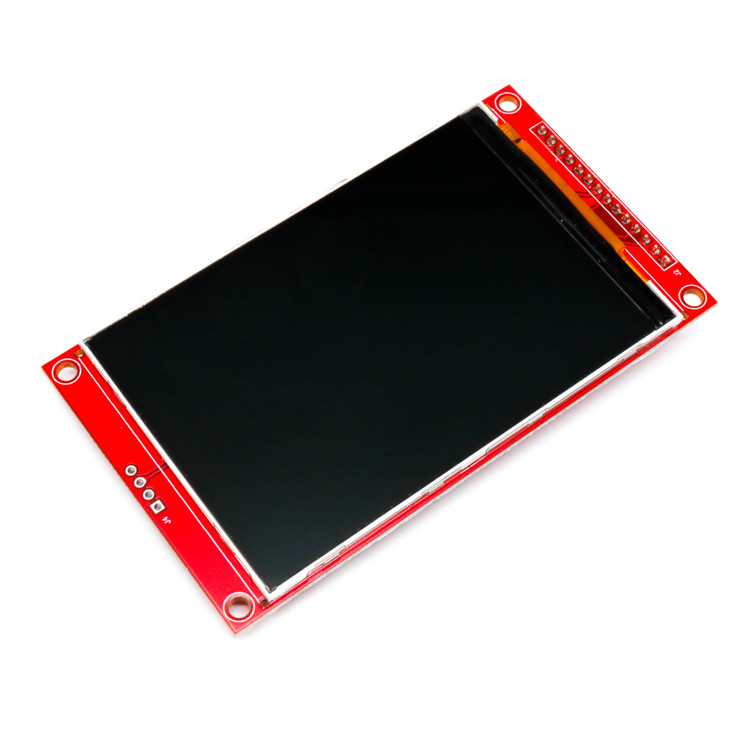

نمایشگر 3.5 اینچی SPI TFT با درایور ILI9488 یک راه‌حل پیشرفته و قدرتمند برای پروژه‌های الکترونیکی و صنعتی است که به نمایش تصاویر با کیفیت بالا و رابط کاربری تعاملی نیاز دارند. این ماژول TFT LCD با رزولوشن 480x320 پیکسل و پشتیبانی از 65K رنگ، تصاویری واضح، زنده و پرجزئیات ارائه می‌دهد. استفاده از رابط SPI (4-wire) این امکان را فراهم می‌کند که با حداقل تعداد پین‌های ورودی/خروجی (IO) بتوانید این نمایشگر را به میکروکنترلرهای مختلف مانند Arduino، ESP32، STM32 و Raspberry Pi متصل کنید. این ویژگی، ILI9488 را به گزینه‌ای ایده‌آل برای پروژه‌های DIY، سیستم‌های نهفته (Embedded Systems)، HMIهای صنعتی و دستگاه‌های هوشمند تبدیل کرده است.

ویژگی‌های کلیدی

• کیفیت نمایش فوق‌العاده: رزولوشن 480x320 پیکسل با پشتیبانی از 16.7 میلیون رنگ (65K در عمل)، تصاویری شفاف و رنگ‌های غنی ارائه می‌دهد که برای نمایش گرافیک‌های پیچیده و رابط‌های کاربری جذاب مناسب است.
• رابط SPI کم‌مصرف: با استفاده از رابط سریال SPI، این ماژول تنها به چند پین IO نیاز دارد که باعث صرفه‌جویی در منابع میکروکنترلر و ساده‌سازی طراحی مدار می‌شود.
• پشتیبانی از تاچ (اختیاری): نسخه‌های مجهز به صفحه لمسی مقاومتی یا خازنی (با کنترلرهایی مانند FT6236) امکان تعامل مستقیم با کاربر را فراهم می‌کنند، ایده‌آل برای برنامه‌های تعاملی.

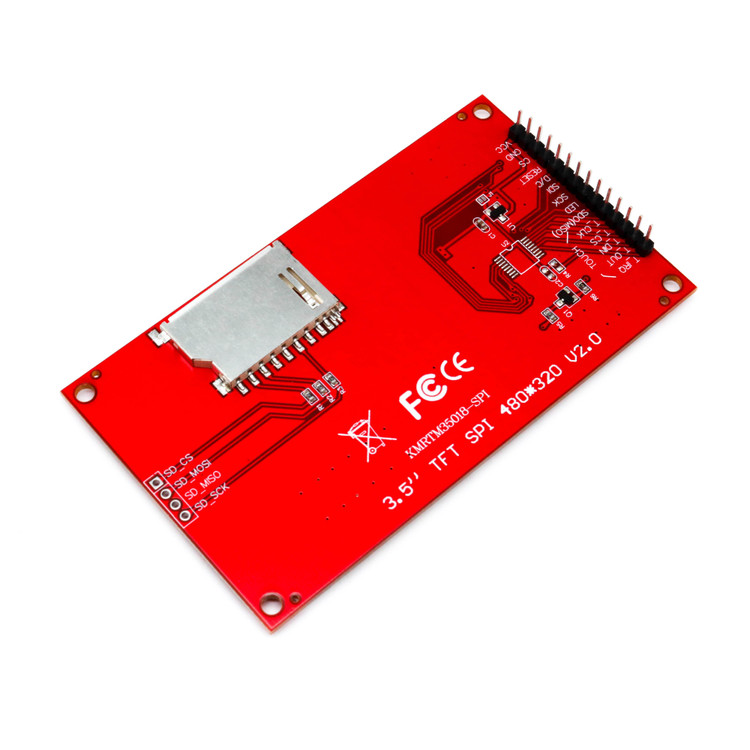

• اسلات کارت SD داخلی: این ویژگی امکان ذخیره‌سازی داده‌ها، تصاویر و فونت‌ها را برای توسعه پروژه‌های پیچیده‌تر فراهم می‌کند.
• سازگاری گسترده: پشتیبانی از پلتفرم‌های مختلف مانند Arduino، STM32، و Raspberry Pi با نمونه کدها و کتابخانه‌های متنوع (مانند TFT_eSPI و Adafruit_GFX).
• طراحی مقاوم: استانداردهای نظامی در ساخت این ماژول تضمین‌کننده عملکرد پایدار و طولانی‌مدت در شرایط مختلف محیطی (دمای کاری: -20 تا 60 درجه سانتی‌گراد) است.
• منبع تغذیه انعطاف‌پذیر: ولتاژ تغذیه 3.3V تا 5V و منطق 3.3V (TTL)، این ماژول را با اکثر سیستم‌های دیجیتال سازگار می‌کند.

کاربردها

این نمایشگر در طیف گسترده‌ای از پروژه‌ها و صنایع قابل استفاده است:

• سیستم‌های نهفته: مناسب برای دستگاه‌های IoT، نمایشگرهای کنترلی و داشبوردهای دیجیتال.
• پروژه‌های DIY و آموزشی: ایده‌آل برای توسعه‌دهندگان و علاقه‌مندان به Arduino و Raspberry Pi برای ساخت رابط‌های گرافیکی جذاب.
• HMI صنعتی: مناسب برای رابط‌های کاربری ماشین-انسان (HMI) در تجهیزات صنعتی و اتوماسیون.
• دستگاه‌های قابل حمل: با اندازه جمع‌وجور (منطقه فعال: 48.96x73.44 میلی‌متر) و مصرف انرژی پایین، برای گجت‌های پرتابل مناسب است.
• نمایش داده‌ها: نمایش اطلاعات حسگرها (مانند دما و رطوبت) با گرافیک‌های جذاب.

مشخصات فنی

• اندازه نمایشگر: 3.5 اینچ (دیاگونال)
• رزولوشن: 480x320 پیکسل
• نوع نمایشگر: TFT LCD
• درایور: ILI9488 (SoC تک‌چیپ با 345,600 بایت GRAM)
• رابط ارتباطی: SPI 4-wire (CS، SCLK، MOSI، MISO)
• پشتیبانی از رنگ: 65K رنگ (16-bit RGB)
• ولتاژ تغذیه: 3.3V تا 5V
• ولتاژ منطقی: 3.3V (TTL)
• منطقه فعال (AA): 48.96x73.44 میلی‌متر
• ابعاد ماژول: 56.34x98 میلی‌متر
• دمای کاری: -20℃ تا 60℃
• اسلات کارت SD: دارد (برای ذخیره‌سازی داده‌ها)
• پشتیبانی از تاچ: اختیاری (مقاومتی یا خازنی)
• پشتیبانی نرم‌افزاری: کتابخانه‌های Arduino، STM32، و نمونه کدها

چرا ILI9488 را انتخاب کنید؟

نمایشگر 3.5 اینچی ILI9488 به دلیل ترکیب بی‌نظیر کیفیت تصویر، سهولت استفاده و انعطاف‌پذیری، انتخابی برجسته برای توسعه‌دهندگان و مهندسان است. این ماژول با مصرف کم پین‌های میکروکنترلر، امکان ادغام آسان در پروژه‌های پیچیده را فراهم می‌کند. همچنین، وجود اسلات SD و پشتیبانی از تاچ، این نمایشگر را به ابزاری همه‌کاره برای برنامه‌های متنوع تبدیل کرده است. کیفیت ساخت بالا و پشتیبانی از کتابخانه‌های نرم‌افزاری معتبر، توسعه را سریع‌تر و کارآمدتر می‌کند.

سوالات متداول (FAQ)

1. آیا این نمایشگر با Arduino و Raspberry Pi سازگار است؟
   بله، این ماژول با پلتفرم‌های مختلف مانند Arduino، Raspberry Pi، ESP32 و STM32 سازگار است. کتابخانه‌های معتبری مانند TFT_eSPI و Adafruit_GFX برای استفاده آسان در دسترس هستند. برای بهترین عملکرد، باید فایل تنظیمات کتابخانه (مانند User_Setup.h) را متناسب با درایور ILI9488 پیکربندی کنید.

2. آیا صفحه لمسی این ماژول نیاز به کنترلر جداگانه دارد؟
   خیر، نسخه‌های مجهز به تاچ (مقاومتی یا خازنی) معمولاً شامل کنترلرهای داخلی (مانند FT6236 برای تاچ خازنی) هستند که از طریق رابط SPI مدیریت می‌شوند. با این حال، برای استفاده از تاچ، باید کالیبراسیون مناسب انجام شود تا مختصات لمسی با نمایشگر هماهنگ شوند.

3. چگونه می‌توانم از اسلات SD برای ذخیره داده‌ها استفاده کنم؟
   اسلات SD داخلی امکان ذخیره‌سازی تصاویر، فونت‌ها و داده‌های پروژه را فراهم می‌کند. با استفاده از کتابخانه‌های استاندارد SD در Arduino یا سایر پلتفرم‌ها، می‌توانید به‌راحتی داده‌ها را از کارت SD بخوانید یا روی آن بنویسید. اطمینان حاصل کنید که کارت SD با فرمت FAT32 آماده شده باشد.
