دستهبندی: اپتوالکترونیک Optoelectronics
نوع ترانزیستور: فتوترانزیستور (Phototransistor)
پکیج: 0603 (SMD/SMT)
ولتاژ کلکتور-امیتر (V_CEO): 30 ولت
جریان کلکتور مداوم (I_C): 20 میلیآمپر

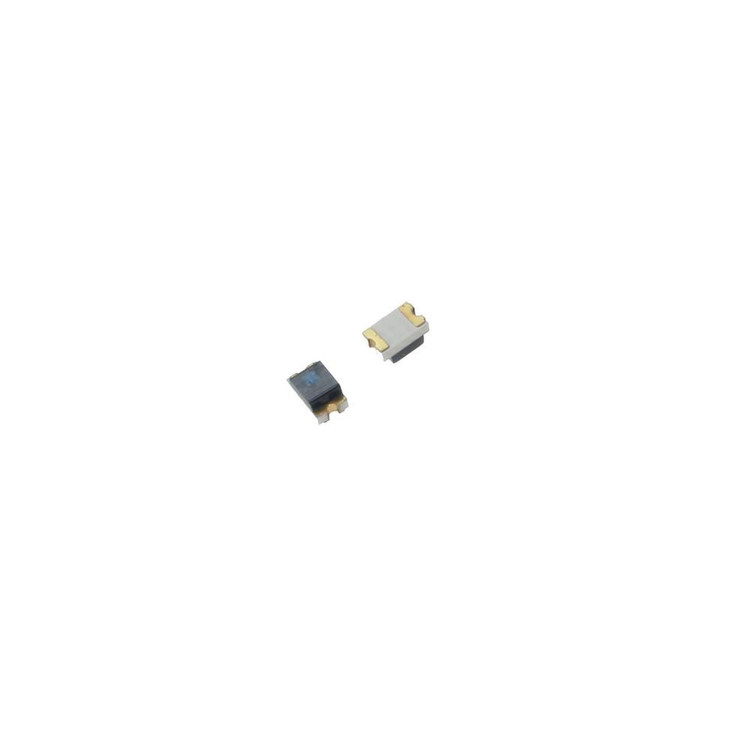

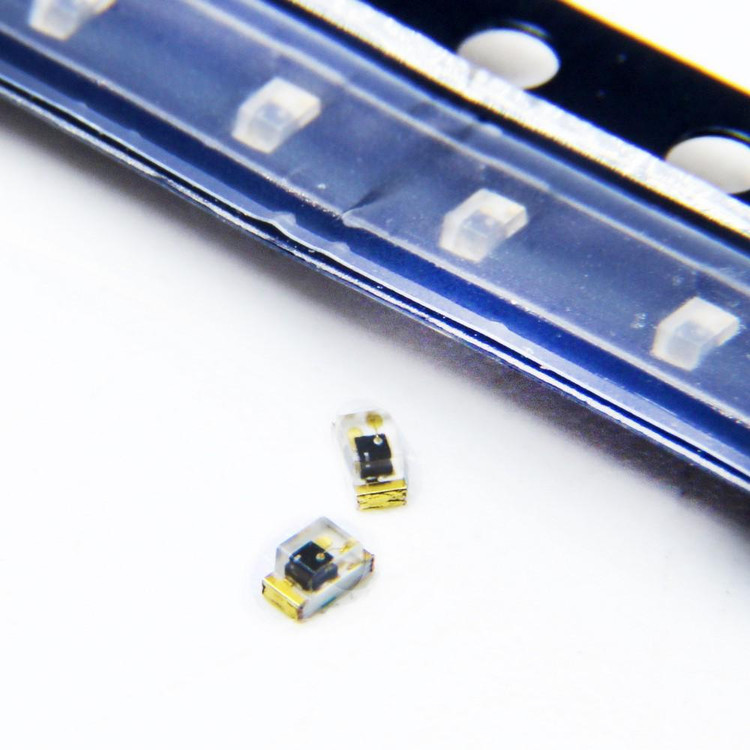

فتوترانزیستور PHOTOTRANSISTOR 0603 C
PHOTOTRANSISTOR 0603 C
ندارد - کالای اصل 🏅
مشخصات
نوع ترانزیستور
فتوترانزیستور (Phototransistor)
پکیج
0603 (SMD/SMT)
ولتاژ کلکتور-امیتر (V_CEO)
30 ولت
جریان کلکتور مداوم (I_C)
20 میلیآمپر
توان اتلاف (P_C)
75 میلیوات
فرکانس انتقال (f_T)
وابسته به سیگنال نوری
برند
Everlight Electronics
بهره جریان (h_FE)
وابسته به شدت نور (معمولاً 100 تا 1000)
پینآوت
2 پین (کلکتور و امیتر)
توضیحات
نام قطعه: فتوترانزیستور PHOTOTRANSISTOR 0603 C
نام کارخانهای: PT19-21C/L41/TR8
ولتاژ کلکتور-امیتر 30 ولت
طول موج 940 نانو متر
اتلاف قدرت 75 میلی وات
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی -25 درجه سانتیگراد
حداکثر دمای عملیاتی 85 درجه سانتیگراد
تعداد در بسته: 150 عدد
برند: Everlight Electronics
پکیج: 0603
بستهبندی: Tape & Reel
حداقل: 2 عدد
عنوان گروه: Phototransistors
Collector Emitter Voltage (VCEO) 30 V
Wavelength 940 nm
Power Dissipation 75 mW
Mounting Style SMD/SMT
Minimum Operating Temperature -25 C°
Maximum Operating Temperature 85 C°
Brand Everlight Electronics
Package 0603
نقد و بررسی
فتوترانزیستور PHOTOTRANSISTOR 0603 C: راهنمای جامع مشخصات و کاربردها
در دنیای الکترونیک مدرن، فتوترانزیستور PHOTOTRANSISTOR 0603 C یکی از قطعات کلیدی برای طراحی مدارهای نوری پیشرفته محسوب میشود. این قطعه SMD با پکیج کوچک 0603، گزینهای ایدهآل برای پروژههای فشرده و حسگرهای دقیق است. اگر به دنبال خرید فتوترانزیستور 0603 یا بررسی مشخصات فتوترانزیستور 0603 C هستید، این مقاله به شما کمک میکند تا با ویژگیهای فنی، کاربردها و نکات انتخاب آن آشنا شوید. فتوترانزیستور SMD 0603 از برند معتبر Everlight Electronics، با مدل PT19-21C/L41/TR8، عملکرد بالایی در تشخیص نور مادون قرمز ارائه میدهد.
مشخصات فنی فتوترانزیستور PHOTOTRANSISTOR 0603 C
فتوترانزیستور 0603 C با طراحی سطحی (SMD/SMT) ساخته شده و برای نصب آسان در بردهای الکترونیکی مناسب است. در ادامه، جدول خلاصهای از مشخصات کلیدی این قطعه بر اساس دیتاشیت استاندارد آورده شده است:
| ویژگی | مقدار | توضیحات |
|---|---|---|
| پکیج | 0603 | اندازه کوچک برای کاربردهای فشرده |
| ولتاژ کلکتور-امیتر (VCEO) | 30 ولت | تحمل ولتاژ بالا برای مدارهای پایدار |
| طول موج حساسیت | 940 نانومتر | ایدهآل برای نور مادون قرمز |
| توان اتلاف | 75 میلیوات | کارایی حرارتی مناسب |
| دمای عملیاتی | -25°C تا +85°C | عملکرد در شرایط محیطی متنوع |
| سبک نصب | SMD/SMT | مناسب برای تولید انبوه |
این مشخصات، فتوترانزیستور PHOTOTRANSISTOR 0603 C را به گزینهای قابل اعتماد برای طراحان الکترونیک تبدیل کرده است. برای دسترسی به دیتاشیت کامل، میتوانید از منابع معتبر الکترونیکی استفاده کنید.
کاربردهای فتوترانزیستور 0603 C در پروژههای الکترونیکی
فتوترانزیستور SMD 0603 C در سنسورهای نوری و سیستمهای اتوماسیون نقش حیاتی ایفا میکند. برخی از کاربردهای رایج عبارتند از:
- حسگرهای تشخیص شیء: در دستگاههای صنعتی برای شناسایی حضور اجسام بدون تماس.
- انکودرهای نوری: استفاده در موتورهای DC و سیستمهای موقعیتیابی دقیق.
- ریموت کنترلها: تشخیص سیگنالهای مادون قرمز در لوازم الکترونیکی مصرفی.
- سیستمهای امنیتی: در سنسورهای درب و پنجره برای نظارت محیطی.
با حساسیت بالا به نور 940 نانومتر، این قطعه در پروژههای IoT و رباتیک نیز بسیار محبوب است. اگر به دنبال کاربرد فتوترانزیستور 0603 در مدارهای خود هستید، این مدل تعادل عالی بین اندازه و عملکرد را فراهم میکند.
مزایای استفاده از فتوترانزیستور PHOTOTRANSISTOR 0603 C
انتخاب فتوترانزیستور 0603 C مزایای متعددی دارد که آن را از رقبا متمایز میسازد:
- اندازه کوچک: پکیج 0603 اجازه میدهد تا در فضاهای محدود، مانند گجتهای پوشیدنی، نصب شود.
- پاسخ سریع: زمان پاسخدهی پایین برای کاربردهای real-time.
- قابلیت اطمینان بالا: تحمل دمایی گسترده و ولتاژ مناسب برای استفاده طولانیمدت.
- سازگاری آسان: با استانداردهای SMD، ادغام در خطوط تولید ساده است.
این ویژگیها، خرید فتوترانزیستور PHOTOTRANSISTOR 0603 C را برای مهندسان و علاقهمندان به الکترونیک توجیهپذیر میکند.
سؤالات متداول (FAQ) در مورد فتوترانزیستور 0603 C
1. فتوترانزیستور PHOTOTRANSISTOR 0603 C چیست و چه تفاوتی با مدلهای دیگر دارد؟
فتوترانزیستور 0603 C یک سنسور نوری SMD از برند Everlight است که به نور مادون قرمز حساس است. تفاوت اصلی آن با مدل B در حساسیت و طول موج است؛ مدل C برای کاربردهای 940 نانومتر بهینهسازی شده و پاسخ بالاتری در تشخیص سیگنالهای IR ارائه میدهد.
2. چگونه فتوترانزیستور SMD 0603 C را در مدار نصب کنیم؟
نصب فتوترانزیستور 0603 با لحیم سطحی (SMT) انجام میشود. از پدهای استاندارد 0603 استفاده کنید و ولتاژ را زیر 30 ولت نگه دارید. برای تست، از منبع نور IR برای بررسی پاسخ کلکتور استفاده کنید.
3. کاربردهای اصلی فتوترانزیستور PHOTOTRANSISTOR 0603 C در پروژههای DIY چیست؟
در پروژههای DIY، فتوترانزیستور 0603 C برای ساخت سنسورهای حرکت، ردیابهای خط و سیستمهای هشدار نوری ایدهآل است. با میکروکنترلرهایی مانند Arduino، میتوانید مدارهای سادهای برای تشخیص نور بسازید.
برای خرید فتوترانزیستور PHOTOTRANSISTOR 0603 C با کیفیت بالا و ارسال سریع، سایت e366.ir را به عنوان منبع معتبر پیشنهاد میکنیم. این فروشگاه تخصصی قطعات الکترونیک، گزینههای متنوعی برای نیازهای شما فراهم میآورد.
