ماژول سیگنال ژنراتور ICL8038 SIGNAL GENERATOR MODULE

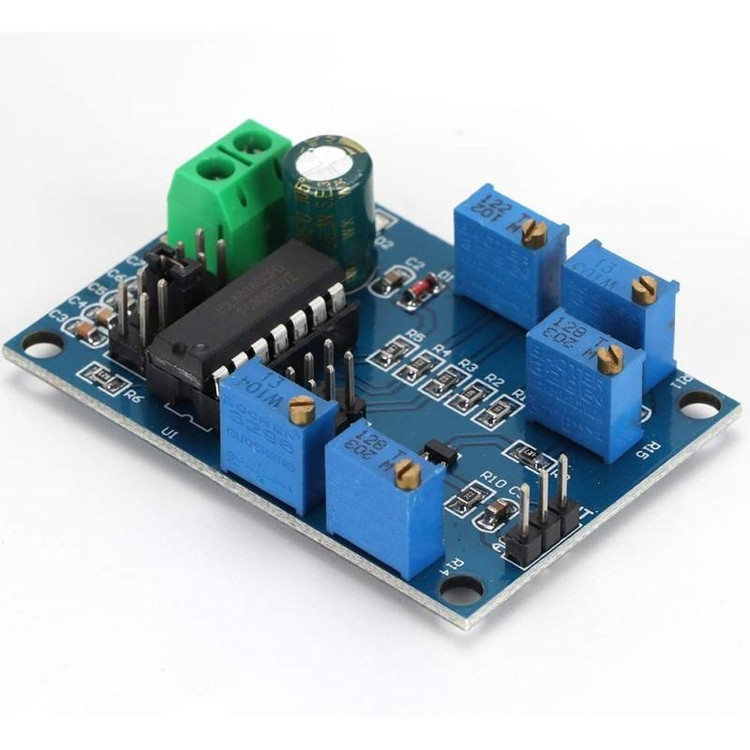

ماژول مولد سیگنال ICL8038 یک ابزار پیشرفته و چندمنظوره برای تولید سیگنال‌های موجی با دقت بالا است که برای کاربردهای مختلف الکترونیکی، از آزمایشگاه‌های تحقیقاتی گرفته تا پروژه‌های DIY، طراحی شده است. این ماژول با بهره‌گیری از تراشه‌ی ICL8038 شرکت Intersil، توانایی تولید سه نوع موج اصلی شامل سینوسی، مثلثی و مربعی را در بازه فرکانسی گسترده‌ای از 10 هرتز تا 450 کیلوهرتز ارائه می‌دهد. این ویژگی‌ها، ICL8038 را به گزینه‌ای ایده‌آل برای مهندسان، تکنسین‌ها و علاقه‌مندان به الکترونیک تبدیل کرده است.

ویژگی‌های کلیدی ماژول ICL8038

1. تولید سیگنال‌های چندگانه: این ماژول قادر به تولید موج‌های سینوسی، مثلثی و مربعی با اعوجاج کم (کمتر از 1% برای موج سینوسی) و خطی بودن بالا (0.1% برای موج مثلثی) است. همچنین با تنظیمات خاص، امکان تولید موج‌های اره‌ای و پالس نیز وجود دارد.

2. بازه فرکانسی گسترده: با قابلیت تنظیم فرکانس در 5 رده مختلف، از 10 هرتز تا 450 کیلوهرتز، این ماژول برای کاربردهای متنوع از تست تقویت‌کننده‌های صوتی تا تولید سیگنال‌های کنترلی مناسب است.

3. کنترل دقیق فرکانس و چرخه کاری: با استفاده از پتانسیومترهای روی برد و جامپرهای انتخاب‌گر، می‌توانید فرکانس، چرخه کاری (2% تا 98%) و دامنه سیگنال را به‌دقت تنظیم کنید.

4. پایداری دمایی بالا: با حداکثر انحراف فرکانسی 50ppm/°C، این ماژول عملکردی پایدار در شرایط دمایی مختلف ارائه می‌دهد.

5. طراحی ساده و کاربرپسند: ماژول ICL8038 با حداقل قطعات خارجی کار می‌کند و نصب و تنظیم آن برای کاربران مبتدی و حرفه‌ای آسان است.

6. منبع تغذیه انعطاف‌پذیر: این ماژول با ولتاژ تک DC در محدوده 12 تا 15 ولت کار می‌کند و برای پروژه‌های قابل‌حمل ایده‌آل است.

کاربردهای ماژول ICL8038

• تست و عیب‌یابی مدارها: موج سینوسی برای تست تقویت‌کننده‌ها و سیستم‌های صوتی، موج مربعی برای سیگنال‌های سوئیچینگ و تریگر، و موج مثلثی برای سیگنال‌های اسکن استفاده می‌شود.

• پروژه‌های آموزشی: مناسب برای دانشجویان و علاقه‌مندان به یادگیری اصول تولید سیگنال و کار با اسیلوسکوپ.

• مدولاسیون فرکانس: با ورودی مدولاسیون فرکانس (FM)، این ماژول برای کاربردهای مخابراتی و تست سیگنال‌های حامل مناسب است.

• پروتوتایپ‌سازی: ایده‌آل برای توسعه مدارهای الکترونیکی و تست PCBها در محیط‌های آزمایشگاهی.

مزایای ماژول ICL8038

• مقرون‌به‌صرفه: در مقایسه با مولدهای سیگنال حرفه‌ای، این ماژول با قیمتی اقتصادی، عملکردی قابل‌اعتماد ارائه می‌دهد.

• انعطاف‌پذیری بالا: قابلیت تنظیم دقیق پارامترهای سیگنال و انتخاب نوع موج، این ماژول را برای پروژه‌های متنوع مناسب می‌کند.

• اندازه جمع‌وجور: با ابعاد کوچک (حدود 53.8x37.7x15 میلی‌متر) و وزن سبک (20 گرم)، این ماژول برای استفاده در پروژه‌های قابل‌حمل ایده‌آل است.

محدودیت‌ها

• عدم وجود نمایشگر: این ماژول فاقد نمایشگر برای نشان‌دادن فرکانس یا دامنه خروجی است، بنابراین برای اندازه‌گیری دقیق به اسیلوسکوپ یا فرکانس‌سنج نیاز دارید.

• دامنه محدود دامنه خروجی: دامنه سیگنال خروجی به‌طور ثابت در حدود 0.1 تا 11 ولت (با ولتاژ کاری 12 ولت) است و امکان تنظیم گسترده‌تر وجود ندارد.

سوالات متداول (FAQ)

1. ماژول ICL8038 برای چه نوع پروژه‌هایی مناسب است؟

ماژول ICL8038 برای تست مدارهای الکترونیکی، پروژه‌های آموزشی، عیب‌یابی تقویت‌کننده‌های صوتی، و کاربردهای مخابراتی مانند مدولاسیون فرکانس مناسب است. همچنین برای پروتوتایپ‌سازی و آزمایش PCBها در محیط‌های آزمایشگاهی کاربرد دارد.

2. چگونه می‌توان فرکانس خروجی ماژول را تنظیم کرد؟

فرکانس خروجی از طریق پتانسیومترهای تنظیم فرکانس (R11) و انتخاب رده فرکانسی با جامپر (P3) قابل تنظیم است. این ماژول 5 رده فرکانسی (10Hz-450Hz، 90Hz-1.5kHz، 940Hz-15kHz، 6kHz-120kHz، 20kHz-450kHz) را پشتیبانی می‌کند.

3. آیا برای استفاده از این ماژول به تجهیزات خاصی نیاز است؟

برای استفاده بهینه، به یک منبع تغذیه DC (12-15 ولت) و یک اسیلوسکوپ یا فرکانس‌سنج برای مشاهده و اندازه‌گیری سیگنال‌های خروجی نیاز دارید. همچنین، ابزارهای اولیه مانند پیچ‌گوشتی برای تنظیم پتانسیومترها کافی است.

خرید ماژول ICL8038

برای خرید ماژول ICL8038 با کیفیت بالا و قیمت مناسب، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی و ماژول‌های باکیفیت را ارائه می‌دهد و با خدمات پشتیبانی و ارسال سریع، تجربه‌ای مطمئن برای خرید شما فراهم می‌کند.
