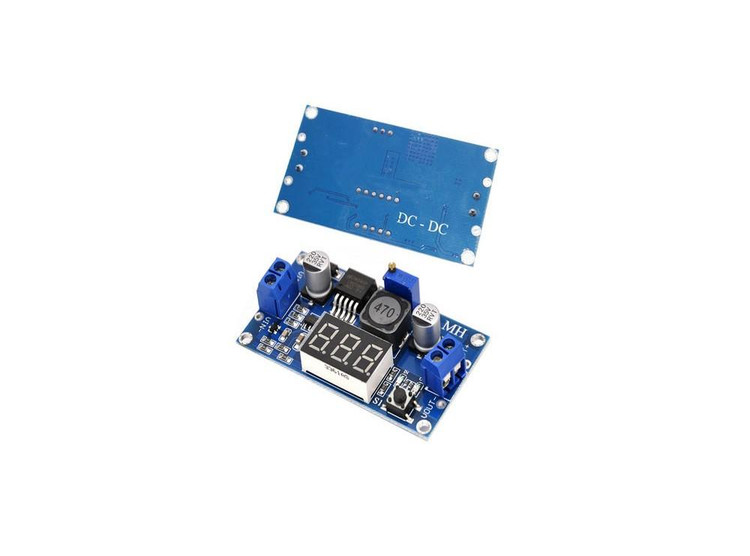

ماژول LM2596 MODULE

ماژول کاهنده ولتاژ LM2596 یک رگولاتور ولتاژ کاهنده (Buck Converter) پیشرفته است که برای تبدیل ولتاژ ورودی بالاتر به ولتاژ خروجی پایین‌تر و پایدار طراحی شده است. این ماژول مبتنی بر آی‌سی LM2596S-ADJ از شرکت Texas Instruments است و به دلیل کارایی بالا، قابلیت تنظیم ولتاژ خروجی و قیمت مناسب، یکی از محبوب‌ترین گزینه‌ها برای پروژه‌های الکترونیکی و صنعتی به شمار می‌رود. این ماژول با توانایی ارائه جریان تا 3 آمپر و کارایی بالا (تا 92%)، انتخابی ایده‌آل برای کاربردهای متنوع از جمله تغذیه مدارهای الکترونیکی، پروژه‌های DIY و سیستم‌های باتری‌محور است.

ویژگی‌های کلیدی

• محدوده ولتاژ ورودی: 4 تا 40 ولت DC

• محدوده ولتاژ خروجی: 1.25 تا 37 ولت DC (قابل تنظیم)

• جریان خروجی: تا 3 آمپر (پیوسته 1.5 آمپر، حداکثر 2 آمپر بدون نیاز به هیت‌سینک اضافی)

• فرکانس سوئیچینگ: 150 کیلوهرتز

• کارایی: تا 92% (بسته به ولتاژ ورودی/خروجی و بار)

• حفاظت‌ها: محافظت در برابر جریان بیش از حد، دمای بیش از حد و ولتاژ اضافی

• ابعاد کامپکت: 43.6 × 21 × 14 میلی‌متر

• ریپل خروجی پایین: کمتر از 30 میلی‌ولت (مناسب برای کاربردهای حساس)

• پتانسیومتر دقیق: تنظیم آسان ولتاژ خروجی با پتانسیومتر چنددوره‌ای

مشخصات فنی

ماژول LM2596 با استفاده از فناوری سوئیچینگ، ولتاژ ورودی را با حداقل اتلاف انرژی به ولتاژ خروجی دلخواه تبدیل می‌کند. برخلاف رگولاتورهای خطی که انرژی اضافی را به صورت گرما هدر می‌دهند، این ماژول با بهره‌گیری از تکنولوژی سوئیچینگ، کارایی بالایی را ارائه می‌دهد. این ماژول شامل اجزای کلیدی زیر است:

• آی‌سی LM2596S-ADJ: قلب مدار که وظیفه تنظیم ولتاژ را بر عهده دارد.

• دیود شاتکی SS34: برای کاهش افت ولتاژ و افزایش سرعت سوئیچینگ.

• خازن‌های فیلتر ورودی و خروجی: برای کاهش ریپل و نویز ولتاژ.

• القاگر 47 میکروهانری: برای ذخیره و انتقال انرژی در فرآیند سوئیچینگ.

• پتانسیومتر: برای تنظیم دقیق ولتاژ خروجی.

فرمول تنظیم ولتاژ خروجی:

Vout = 1.23 * (1 + R2/R1)

که در آن R1 و R2 مقاومت‌های متصل به پین فیدبک هستند و می‌توانند با پتانسیومتر جایگزین شوند تا ولتاژ خروجی به صورت دستی تنظیم شود.

کاربردها

ماژول LM2596 به دلیل انعطاف‌پذیری و کارایی بالا در طیف گسترده‌ای از پروژه‌ها و صنایع مورد استفاده قرار می‌گیرد:

• منبع تغذیه پروژه‌های الکترونیکی: تأمین ولتاژ پایدار برای میکروکنترلرها، سنسورها و ماژول‌های مختلف.

• دستگاه‌های باتری‌محور: تنظیم ولتاژ برای شارژرهای باتری لیتیوم-یون یا تأمین انرژی دستگاه‌های قابل حمل.

• پروژه‌های DIY و پروتوتایپ‌سازی: ایده‌آل برای علاقه‌مندان به الکترونیک برای ساخت منابع تغذیه قابل تنظیم.

• سیستم‌های جاسازی‌شده (Embedded Systems): تأمین ولتاژ ثابت برای بردهای آردوینو، رزبری‌پای و سایر پلتفرم‌ها.

• کاربردهای صنعتی: استفاده در سیستم‌های اتوماسیون صنعتی و کنترل موتورها.

• پروژه‌های رباتیک: تأمین ولتاژ مناسب برای موتورها و کنترل‌کننده‌ها.

مزایا

• کارایی بالا: کاهش اتلاف انرژی در مقایسه با رگولاتورهای خطی.

• انعطاف‌پذیری: قابلیت تنظیم ولتاژ خروجی برای کاربردهای مختلف.

• مقرون‌به‌صرفه: قیمت مناسب در کنار عملکرد قابل اعتماد.

• طراحی ساده: استفاده آسان با حداقل اجزای خارجی.

محدودیت‌ها

• ریپل خروجی: در برخی کاربردهای حساس، ممکن است نیاز به خازن اضافی برای کاهش ریپل باشد.

• گرمایش در بار بالا: در جریان‌های نزدیک به 2 آمپر یا بیشتر، توصیه می‌شود از هیت‌سینک استفاده شود.

• عدم پشتیبانی از ورودی AC: این ماژول فقط با ولتاژ DC کار می‌کند.

سوالات متداول (FAQ)

1. آیا ماژول LM2596 برای شارژ باتری مناسب است؟

خیر، ماژول LM2596 یک رگولاتور ولتاژ است و برای شارژ مستقیم باتری مناسب نیست، زیرا فاقد ویژگی‌های کنترل جریان ثابت مورد نیاز برای شارژ ایمن باتری است. برای شارژ باتری، باید از ماژول‌های شارژر اختصاصی مانند TP4056 استفاده کنید.

2. آیا می‌توان از ماژول LM2596 برای افزایش ولتاژ استفاده کرد؟

خیر، این ماژول یک کاهنده ولتاژ (Buck Converter) است و فقط می‌تواند ولتاژ ورودی را به ولتاژ پایین‌تر تبدیل کند. برای افزایش ولتاژ، باید از ماژول‌های افزاینده مانند XL6009 استفاده کنید.

3. چگونه می‌توان ولتاژ خروجی ماژول را تنظیم کرد؟

برای تنظیم ولتاژ خروجی، از پتانسیومتر روی برد استفاده کنید. با چرخاندن پتانسیومتر در جهت عقربه‌های ساعت یا خلاف آن، می‌توانید ولتاژ خروجی را بین 1.25 تا 37 ولت تنظیم کنید. اطمینان حاصل کنید که ولتاژ ورودی حداقل 1.5 ولت بالاتر از ولتاژ خروجی مورد نظر باشد.
